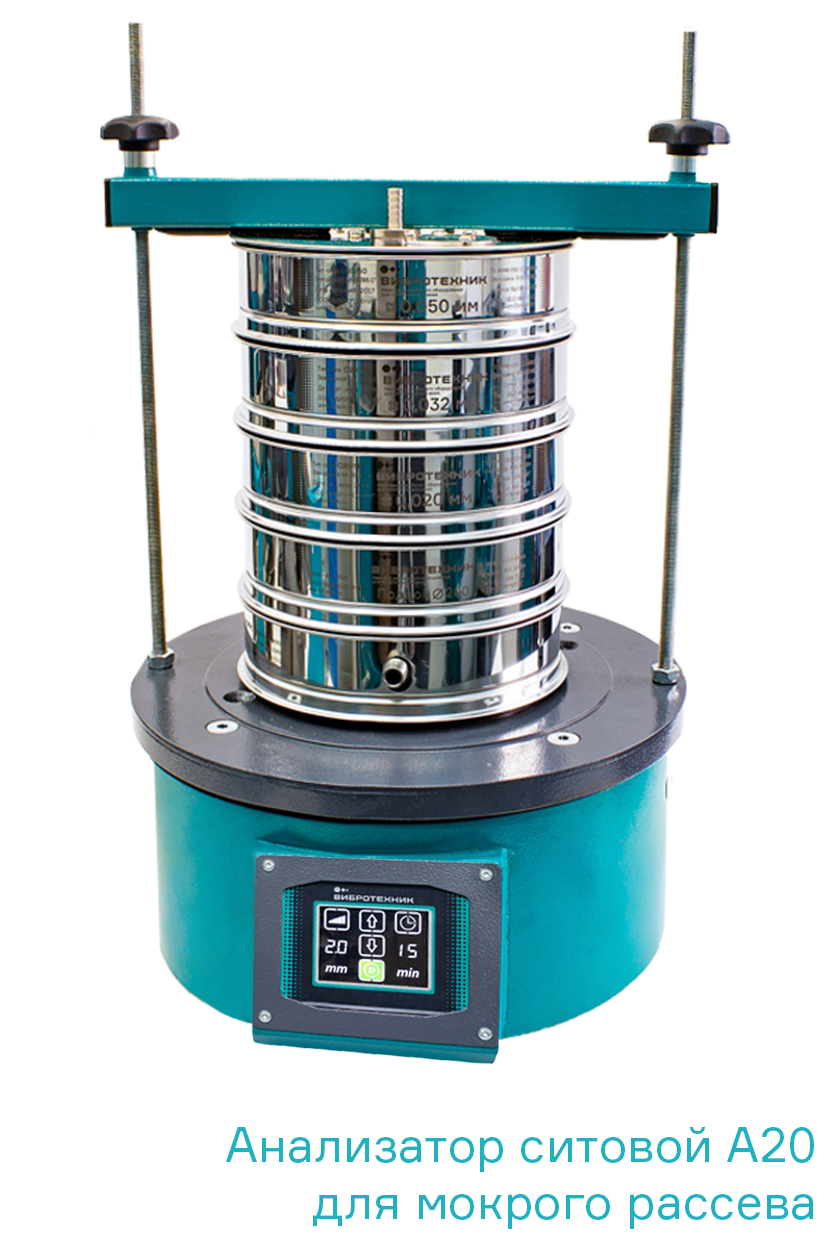

Анализатор ситовой А 20 для мокрого рассева

В наличии

Ситовой анализатор А 20 предназначен для мокрого рассева с подачей воды нерастворимых сыпучих материалов. В состав входят вибропривод, комплект сит, поддон, крышка и устройство крепления сит. Анализатор может работать на базе двух типов виброприводов.

Задать вопрос
Поделиться

Технические характеристики

Количество сит не более 7 сит, не более 8 шт.
Описание
Анализатор предназначен для рассева нерастворимых в воде сыпучих материалов мокрым способом, с подачей воды.

В состав анализатора входят вибропривод, просеивающая часть, состоящая из комплекта сит, поддона и крышки, и устройство крепления сит.

Порядок работы. Материал загружают на верхнее сито, после чего комплект сит фиксируют на платформе вибропривода с помощью УКС. При включении вибропривод сообщает закреплённым на платформе ситам возвратно-поступательные винтовые колебания, создающие спиралевидную траекторию движения частиц от центра к периферии. Путь частиц превышает диаметр сита. При использовании вибропривода ВП 30 Т частота колебаний равна частоте вращения электродвигателей, а амплитуда зависит от количества и массы сит с материалом. При использовании ВПС М частота колебаний зависит от массы закреплённых элементов оборудования и загруженного материала.

Частицы крупнее отверстий остаются на сите, а более мелкие проходят на расположенные ниже сита. Частицы, прошедшие через нижнее сито, поступают в поддон и вместе с водой могут быть разгружены через штуцер отвода воды.

Возможность рассева материала, производительность, эффективность и режим подачи воды определяются при проведении технологических испытаний. Мокрый рассев с подачей воды применим только для материалов, не подверженных растворению в воде и не агломерирующихся во влажном состоянии.

Преимущества.

Эффективный рассев. Платформа вибропривода совершает высокочастотные колебания. Для анализатора на базе ВП 30Т указана спиралевидная траектория движения частиц от центра к периферии сита. ВПС М создаёт вертикальные колебания с возможностью регулировки амплитуды. Заполнение водой помогает равномернее распределять нагрузку на сетку сита.

Рассев на классы крупности. Установка на вибропривод до 8 сит позволяет разделить пробу на 9 классов крупности.

Низкий уровень шума. Эластичные приводные элементы и резиновые амортизаторы обеспечивают низкий уровень шума. Уплотнение прижима и поддона, а также уплотнительные кольца сит исключают соударения торцов и обеспечивают плотность соединения колонны сит.

Удобство работы. На платформе вибропривода выполнена выборка для установки комплекта сит; для перемещения анализатора предусмотрены две ручки.

Различные режимы рассева. Анализатор А 20 может формироваться на базе двух типов виброприводов.

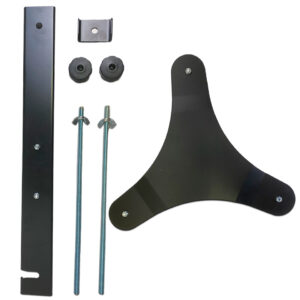

Базовое устройство крепления сит (УКС).
- В траверсе предусмотрены две направляющие втулки, снижающие вероятность перекоса.
- В маховичках выполнена скошенная резьба, что сокращает время фиксации колонны сит.
- На нижней поверхности прижимной планки нанесено уплотнение для поджатия колонны сит.
Количество сит. Одновременно можно установить не более 7 сит.
Применение
Отрасли применения:
- Горнодобывающая
- Металлургическая
- Пищевая
- Строительная
- Химическая
- Фармацевтическая
Примеры материалов: ферросплавы, руда, пульпа, металлические порошки, уголь, полимеры.
Документы
Комплектация
- Вибропривод ВП 30Т
- Устройство крепления сит
- Поддон для мокрого рассева
- Крышка для мокрого рассева
- Опора А 20 для мокрого рассева
- Тара и упаковка
Дополнительно
- Сито лабораторное Сито СЛ 20/50Н диаметром 200 мм, высотой 50 мм

  20 000 ₽
- Сито контрольной точности СЛ 20/50К диаметром 200мм, высотой 50мм

  110 000 ₽
- Вибропривод ВП 30Т

  230 000 ₽
- Вибропривод ВПС М

  405 000 ₽
Совместимость
- Комплект сит для грунта по ГОСТ 30416-2020

  137 400 ₽
- Комплект сит для штукатурных составов по ГОСТ Р 55818-2018 (мокрый рассев)

  109 400 ₽
