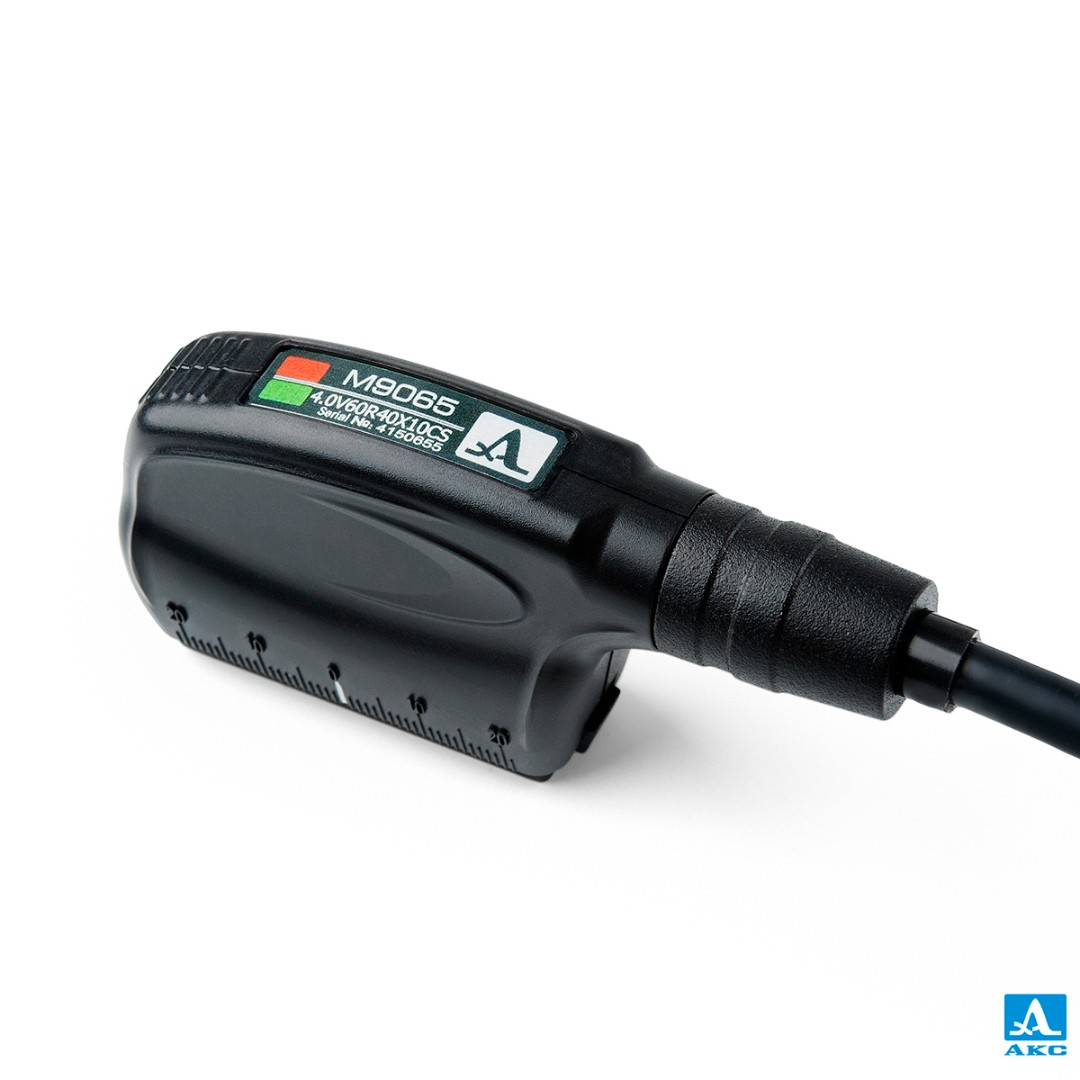

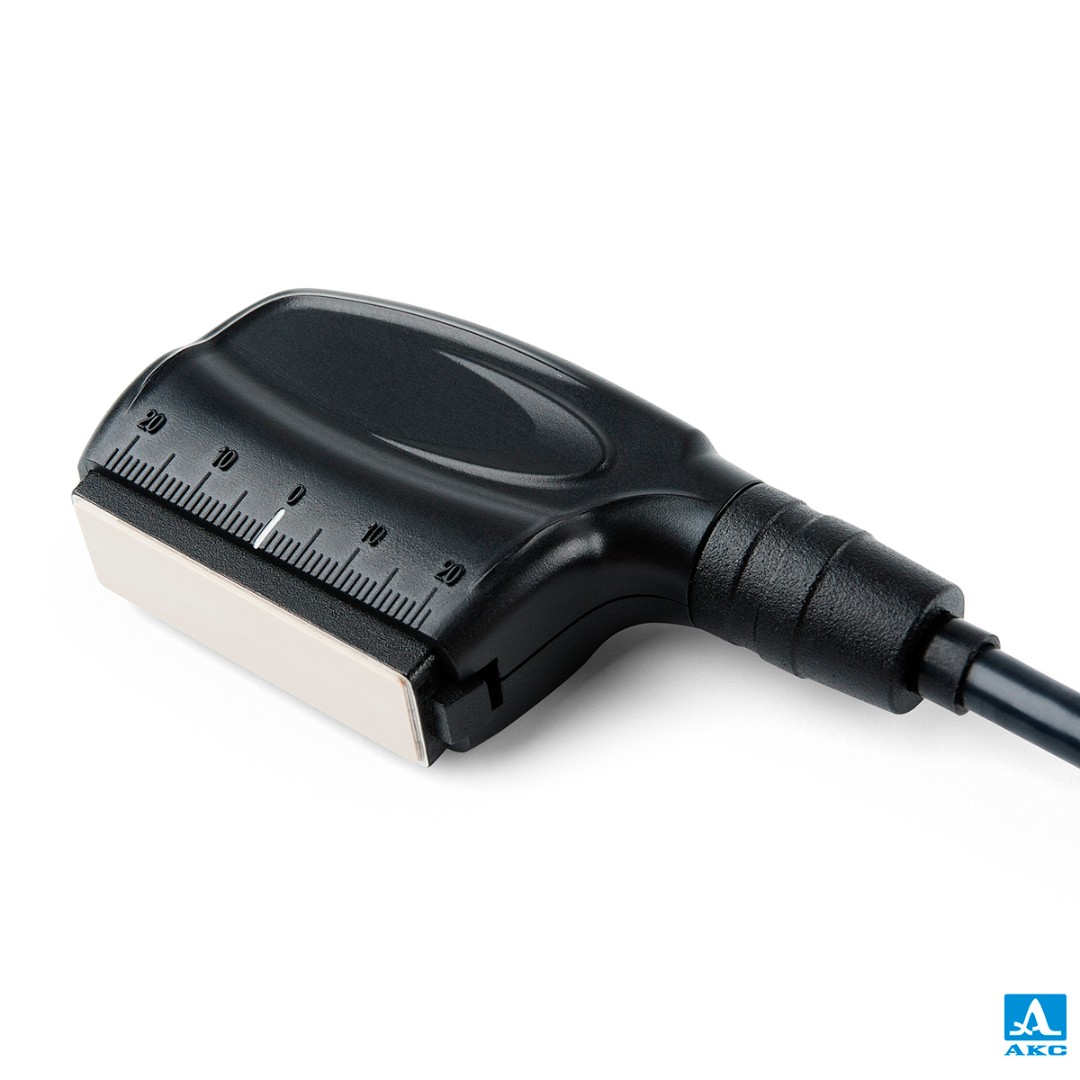

Антенная решетка M9065 4.0V60R40Х10CS

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель:

  Россия

  16 элементная цифрофокусируемая антенная решетка является функционально-завершенным устройством, которое состоит из корпуса, кабеля с разъемом для подключения к прибору и сменного акустического модуля. Внутри корпуса расположен коммутационный узел с разъемом для подключения сменного акустического модуля.

  Антенная решетка поперечных волн с центральной рабочей частотой 4 МГц и областью сканирования от 35° до 85°. Применяется для контроля сварных швов (в том числе аустенитных сталей). Особенностью данной антенной решетки является отсутствие большой преломляющей призмы.

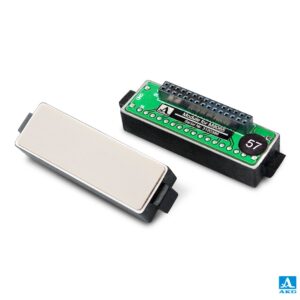

  Существует возможность притирки сменного акустического модуля под различные диаметры труб.

• Технические характеристики

  Параметр	Значение
  Область применения	контроль сварных швов
  Количество элементов антенной решетки, шт	16
  Акустическая апертура, мм	40 х 10
  Номинальная частота, МГц	4
  Область сканирования, °	от 35° до 85°
  Рабочий тип волн	Поперечные
  Габаритные размеры (Д х В х Г), мм	90 х 42 х 22
  Масса с кабелем, г, не более	200
  Условия эксплуатации:
  температура воздуха, С°	от - 20 до + 45
  относительная влажность воздуха при температуре +25 °С, %, не выше	85
