CI-108/100 — клещи индукционные

В наличии

36 249 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Совместимость	Генераторы производства «НПО ТЕХНО-АС»
  Диаметр кабеля, max, мм	100

• Описание

  Назначение клещей CI-108/100. Подача на выделенную кабельную линию сигнала с генератора бесконтактным (индукционным) способом для упрощения трассировки кабеля в сложных городских условиях.

  • Обнаружение трассируемой кабельной линии из пучка путём подключения клещей к приёмнику в качестве датчика, а генератора — к кабелю.
  • Использование одновременно двух датчиков: первого — для подачи сигнала в кабельную линию, второго — для поиска трассируемого кабеля в пучке кабелей при подключении к приёмнику.

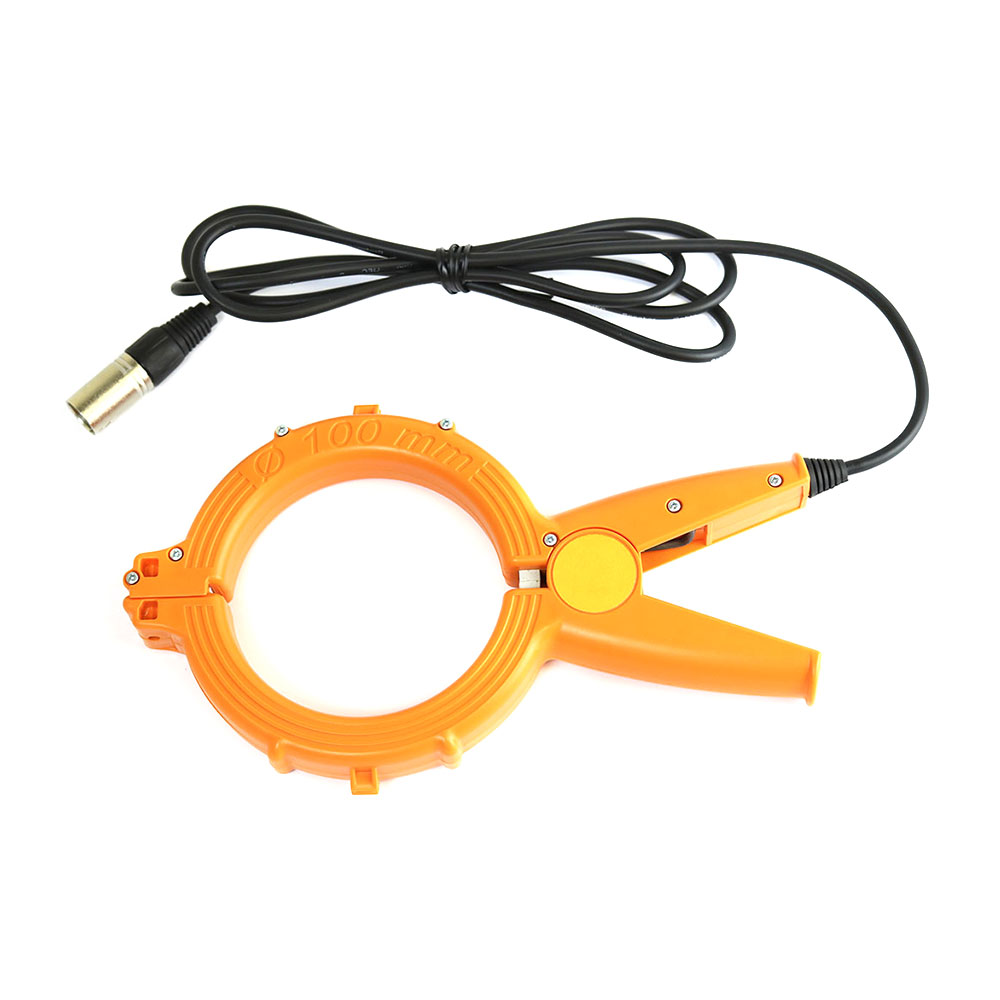

  Клещи представляют собой магнитопровод в виде кольца с возбуждающей обмоткой, разрезанной на две половины. Половины соединяются специальным креплением и обхватывают кабель. Клещи подключаются к выходу генераторов производства «НПО ТЕХНО-АС».

  Методика работы с клещами CI-108/100.

  Трассировка кабельной линии (в том числе находящейся под напряжением).

  • Подключить индукционные клещи к выходному разъёму генератора.
  • Выбрать режим генерации (непрерывный или импульсный) и частоту сигнала генератора.
  • Обхватить кабель индукционными клещами до смыкания полуколец.
  • Включить на генераторе генерацию трассировочного сигнала.
  • На трассопоисковом приёмнике установить выбранную частоту генератора и провести трассировку кабельной линии.
  • По завершении трассировки отключить на генераторе режим генерации.
  • Снять индукционные клещи с кабеля.

  Выбор кабеля из пучка.

  • Подать на выделенный кабель сигнал испытательной частоты.
  • На трассопоисковом приёмнике установить выбранную частоту генератора и провести трассировку кабельной линии.
  • Подключить индукционные клещи к трассопоисковому приёмнику.
  • Поочерёдно обхватывать клещами проходящие рядом кабели и найти искомый кабель по максимальному уровню сигнала.

• Документы

  • Сертификат соответствия ГОСТ Р ИСО 9001-2026

• Совместимость

  •

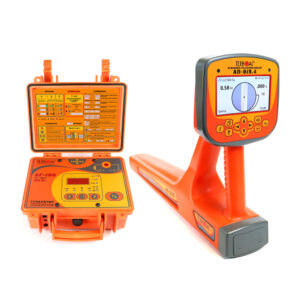

    Успех АГ-309.50Ц с клещами CI-108/100 – трассоискатель для геодезистов
