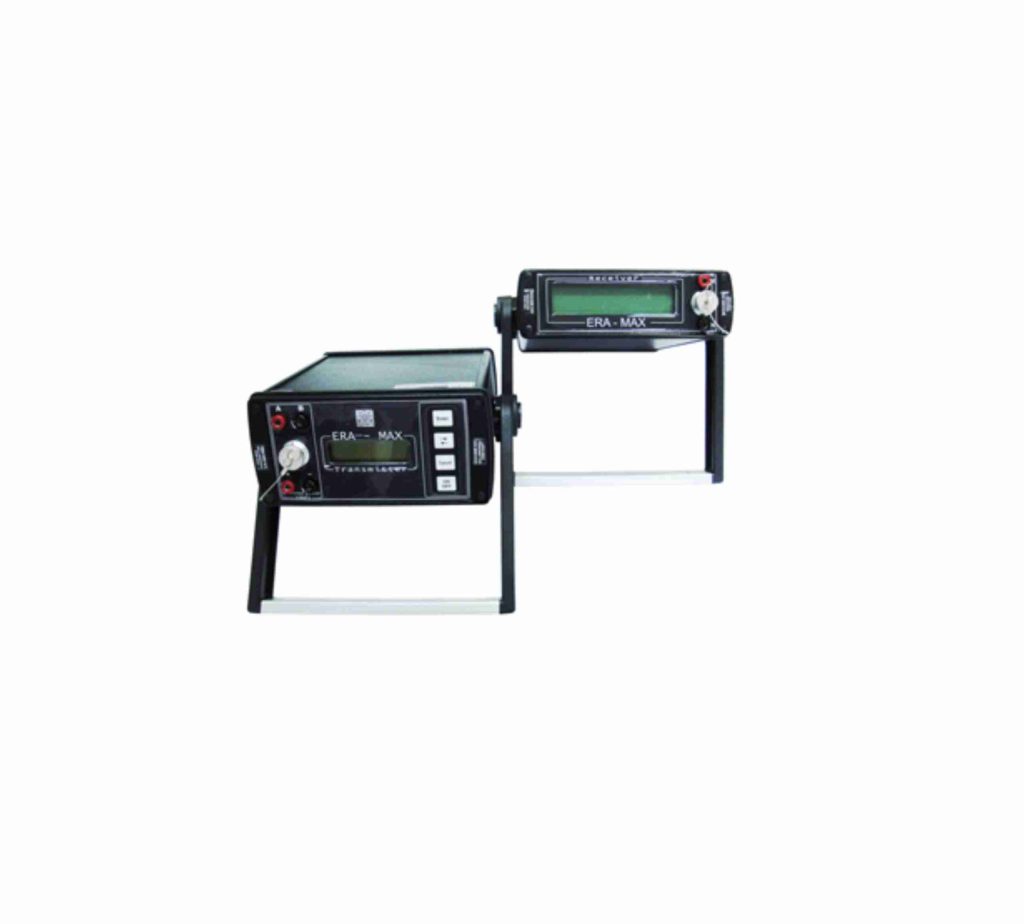

Электромагнитная аппаратура «ЭРА-МАКС»

В наличии

Узнать цену

Описание
Производитель: Геотех, Россия

Электромагнитная аппаратура «ЭРА-МАКС» предназначена для проведения инженерных изысканий под строительство и обследование действующих трубопроводов, дорог, гидротехнических сооружений; поиска и разведки месторождений рудных и нерудных полезных ископаемых. Применяется при экологических и археологических изысканиях, для обследования фундаментов зданий и подземных сетей городского хозяйства.

ГЕОЛОГИЯ:
- Картирование, поиск и прослеживание геологических образований, контрастных по удельному электрическому сопротивлению: разломов, контактов горных пород, тектонических зон дробления, кварцевых жил, околорудных изменений, рудных тел, структурно-литологических комплексов, благоприятных для локализации месторождений рудных и нерудных полезных ископаемых и др.;
- Определение глубины залегания и мощности пологозалегающих пластов горных пород, исследование геологических структур на глубинах до первых десятков – сотен метров;
- Поиски и оценка запасов месторождений строительных материалов (гравия, песков, глин);
ИНЖЕНЕРНЫЕ ИЗЫСКАНИЯ:
- Выбор трасс и участков под строительство дорог и гидротехнических сооружений, мониторинг состояния дамб и плотин;
- Поиск и картирование водных источников и продуктивных мест для водоснабжения;
- Поиск, оконтуривание и прослеживание всех видов подземных инженерных сооружений и коммуникаций (нефте-, газо-, продуктопроводы, сети водоснабжения и канализации, теплотрассы), в том числе старых горных выработок, катакомб, техногенных карстовых просадочно-провальных воронок, зон подработки горными работами участков автомобильных дорог и железнодорожных путей;
- Картирование и глубинные исследования карстовых образований, оценка устойчивости бортов карьеров и оползневых склонов;
- Геофизические исследования в зонах возникновения чрезвычайных ситуаций при активизации экзогенных геологических процессов;
- Изучение блочности камня в целике, оценка кондиционности месторождений карбонатных пород;
- Изучение боковых пород в негазовых шахтах, контроль и прогнозирование стихийных геодинамических процессов (изменение горного давления, горные удары, обрушение пород и др.);
ЭКОЛОГИЯ:
- Изучение территорий, загрязненных отходами химического производства, в т. ч. нефтепродуктами;
- Определение зон фильтрации токсичных вод из накопителей отходов, контроль гидроизоляционных экранов;
- Выбор мест, благоприятных для захоронения токсичных отходов;
- Мониторинг состояния мест захоронений;
- Контроль дефектов противофильтрационной полиэтиленовой пленки, используемой при строительстве отстойников и хвостохранилищ.
НА ЭТАПЕ ИНЖЕНЕРНЫХ ИЗЫСКАНИЙ ПОД СТРОИТЕЛЬСТВО МАГИСТРАЛЬНЫХ ТРУБОПРОВОДОВ:
- Оценка коррозионной активности грунта по результатам электропрофилирования его удельного электрического сопротивления (УЭС);
- Определение геоэлектрического разреза методом ВЭЗ при выборе участков для устройства анодных заземлений станций катодной защиты (СКЗ);
- Оценка интенсивности “блуждающих токов” и электромагнитных полей промышленной частоты 50 и 100 Гц по проектной трассе трубопровода;
НА ЭТАПЕ ОБСЛЕДОВАНИЯ ДЕЙСТВУЮЩИХ МАГИСТРАЛЬНЫХ ТРУБОПРОВОДОВ:
- Определение местоположения и глубины залегания оси трубопровода (по результатам изучения электромагнитных полей защитного тока трубопровода или токов, возбуждаемых в трубопроводе генераторами аппаратуры “ERA-MAX”);
- Определение разветвления защитных токов СКЗ в точке дренажа и распределения защитного тока СКЗ по трассе трубопровода (бесконтактное измерение тока феррозондом);
- Измерение защитных потенциалов (труба-земля) электрохимической защиты (ЭХЗ) трубопровода;
- Экспрессное определение местоположения локальных дефектов изоляционного покрытия трубопроводов;
- Определение переходного сопротивления изоляционного покрытия трубопровода методом “мокрого контакта”;
- Определение интегральной оценки переходного сопротивления трубопровода методом бесконтактного измерения распределения защитного постоянного тока по трассе трубопровода;
- Измерение переходных сопротивлений анодных и других заземлений ЭХЗ трубопровода;
- Определение УЭС грунта по трассе трубопровода;
ГОРОДСКОЕ ХОЗЯЙСТВО:
- Прослеживание трасс водопровода, газопровода, канализации, теплотрасс, силовых кабелей и кабелей связи;
- Обнаружение заасфальтированных или засыпанных грунтом и снегом крышек колодцев подземных коммуникаций;
- Поиск дефектов затрубного пространства канализационной сети (пустот, зон разуплотнения грунта, мест инфильтрации сточных вод);
- Обследование технического состояния электрохимической защиты газопроводов и теплосетей;
- Измерение сопротивлений заземлителей;
- Оценка интенсивности “блуждающих токов” и электромагнитных полей промышленной частоты 50 Гц и 100Гц;
- Изучение состояния фундаментов и подвальных помещений зданий;
АРХЕОЛОГИЯ:
- Обнаружение и оконтуривание археологических объектов разных эпох (пещеры, старые фундаменты, могильники, остатки материальной культуры);
- Поиск пустот и неоднородностей строительных материалов и грунта под полом подвальных помещений зданий;
- Прослеживание подземных ходов, кирпичных коллекторов, засыпанных городских каналов.
Универсальная Электроразведочная аппаратура “ERA-MAX” при использовании её при работах методами сопротивлений и заряда в отличие от аналогов может применяться не только в летний, но и в зимний периоды, в условиях снежно-ледового покрова, скального и мерзлого грунтов, асфальтовых и бетонных покрытий, в том числе на территории замерзших рек, озёр, болот и сельхозугодий, недоступных для исследований летом.

Плохие условия для заземлений питающих и приемных электродов всегда считались препятствием для эффективного использования методов сопротивлений и заряда. Именно по этой причине приходилось отказываться от зимних работ, а летом исключать из области съемки участки с каменными осыпями (“курумами”), песками и другими видами поверхностного электроизолирующего покрова.

Частично эти ограничения преодолеваются при использовании аппаратуры “ERA-MAX” без выносных устройств, а в полной мере – при оснащении аппаратуры “ERA-MAX” выносными измерительными устройствами: активными приемными электродами, стелющимися электродами и воздушной телескопической антенной.

“ERA-MAX” – РАБОТАЕТ ПРИ ЛЮБОМ ТИПЕ ПОВЕРХНОСТНОГО ПОКРОВА

При поверхностном покрове, благоприятном для устройства заземлений, аппаратура “ERA-MAX” на всех рабочих частотах позволяет проводить наблюдения с заземлёнными питающими и приёмными линиями по обычной методике. В условиях плохих заземлений универсальность аппаратуры “ERA-MAX” в отношении типа поверхностного покрова обеспечивается тремя способами.

Первый способ рассчитан на применение активных приемных электродов с очень высоким входным импедансом. Благодаря активным электродам наблюдения с приемной линией MN становятся возможными практически при любом типе поверхностного покрова при сохранении обычной методики измерений на рабочих частотах 0,61; 1,22; 2,44; 4.88, 625; 1250; 2500Гц.

Второй способ состоит в использовании для рабочей частоты 625 Гц емкостных незаземленных линейных электродов, стелющихся по земле. Стелющиеся электроды (отрезки изолированного провода) не имеют гальванического контакта с землей и могут быть как приемными, так и питающими. Использование стелющихся электродов позволяет вдвое сократить состав электроразведочной бригады. По этой причине применение стелющихся электродов целесообразно и при хороших условиях заземлений.

Третий способ состоит в измерении на рабочей частоте 625; 1250; 2500 Гц электрического поля с помощью телескопической активной электрической антенны с действующей длиной (0.5-1.2) м. Антенна применяется для детальных работ с установкой градиента. С ее помощью возможны векторные наблюдения электрического поля, в том числе, наблюдения вертикальной составляющей поля в воздухе.

Наблюдения со стелющимися электродами и воздушной антенной на рабочей частоте 625; 1250; 2500 Гц основаны на использовании методики бесконтактного измерения электрического поля (БИЭП). Специфика новой методики состоит в проведении измерений электрического поля с помощью незаземленной приемной линии, один или оба электрода которой не имеют гальванического контакта с грунтом. Аналогично возбуждение электрического поля в исследуемой среде также может осуществляться с помощью незаземленной питающей линии.

МЕТОДЫ ИССЛЕДОВАНИЙ:
- Электроразведка – метод сопротивлений (ВЭЗ, профилирование)
- Методы заряда, естественного электрического поля, индуктивные методы
- Магниторазведка – векторные измерения земного магнитного поля
- Бесконтактные измерения защитных токов в трубопроводах, трассоискатель, кабелеискатель
УСЛОВИЯ ПРИМЕНЕНИЯ:
- Работает при любом типе поверхностного покрова
- Метод сопротивлений с использованием и без использования гальванистических заземлений (каменные осыпи, снежно-ледовый покров, сухие пески, асфальт, бетон, каменная плитка, измерения в воздухе)
- Климатическое исполнение: IP-65
- диапазон рабочих температур: от минус 30 до +65гр.С
Комплектация
- Измеритель “ERA-MAX”
- Генератор на выбор “ERA-MAX-LHF” или “ERA-MAX-HI”
- необходимые комплектующие (электроды, антенны и т.п.)

Технические характеристики

Электроразведочные частоты	постоянный ток; 1.22, 2.44, 4.88, 50, 100, 625, 1250, 2500 Гц
диапазон входных напряжений
постоянный ток	10 мкВ± 4 В (при Rbx 10 мО) 100 мкВ± 4 В (при Rbx 100 мОм)
0,61; 1,22; 2,44;4.88;50,100, 625;1250;2500 Гц	0,1 мкВ-2,8 В
входное активное сопротивление	100 мОм (постоянный ток) 100мОм (min) (переменный ток)
входная емкость	15 пф (max) (переменный ток)
полоса пропускания (выбирается оператором)	(2-3)%/(4-6)% (4.88,50, 100Гц) 0,1%/(0,2)% (625; 12502500 Гц)
подавление помех (50-60 Гц и радиочастоты)	100 дБ (постоянный ток) 100 дБ (0,61; 1,22; 2,44; 4,88; 625; 1250; 2500 Гц)
емкость памяти	5200 отсчетов (30000 отсчетов в режиме неприрывной записи – автоматический режим записи – время записи м.б. установлено от min. для данной частоты до 24 час. с дискретностью 5 сек)
компенсация стороннего напряжения постоянного тока	автоматическая (диапазон компенсации ± 4000.0 мВ)
основная приведенная погрешность измерений	1% (вх. напряжение постоянного тока) 4% (отношение вх. напряжения к вых. току генератора; для 0,61; 1,22; 2,44; 4,88;625; 1250; 2500 Гц)
напряжение питания	12 В, встроенный блок аккумуляторов
потребляемый ток	30 мА (макс)
внутренний источник питания	аккумуляторный блок – 2000 мА АА (R6) (встроенное зарядное устройство). Аккумуляторы могут быть заменены на батареи типа АА.
масса, габаритные размеры	1,3 кг (со встроенными аккумуляторами), 160x52x200 мм
подключаемые входные приемные устройства	заземленные приемные электроды активные электроды воздушная электрическая антенна стелющаяся приемная линия магнитная антенна – феррозонд индукционная магнитная антенна

ГЕНЕРАТОР “ERA-MAX-LHF”

выходной стабилизированный ток	1, 2, 5, 10, 20, 100, 200 мА
выходное напряжение	до 1000 В, (DC)
рабочие частоты	0, 1,22; 2,44; 4,88; 625; 1250; 2500 Гц
внешний источник питания	12-24 В
встроенный аккумуляторный блок	2 Ач “Panasonic”
максимальная выходная мощность	40 ВА (max)
масса, габаритные размеры	2,3 кг (с внутренним аккумулятором) 160х160х60 мм
форма выходного тока	меандр
выходные генераторные устройства	заземленные электроды, замкнутая петля, стелющиеся линии (625 Гц)
режим вращающегося поля	есть (при использовании 2 генераторов)

ГЕНЕРАТОР “ERA-MAX-HI”

Электроразведочные частоты	0; 1,22; 2,44; 4,88; 625; 1250; 2500 Гц
выходной стабилизированный ток	50; 100; 200; 500; 750; 1000; 1250; 1500; 1750; 2000 мА
выходное напряжение	до 250 В
мощность	до 40 Вт
режим генерации вращающегося поля (для двух генераторов)	да
встроенный аккумуляторный блок	2 Ач “Panasonic”
габариты	170х80х160
климатическое исполнение	IP-65
рабочий даипазон температур	от -20 до +65 °C
