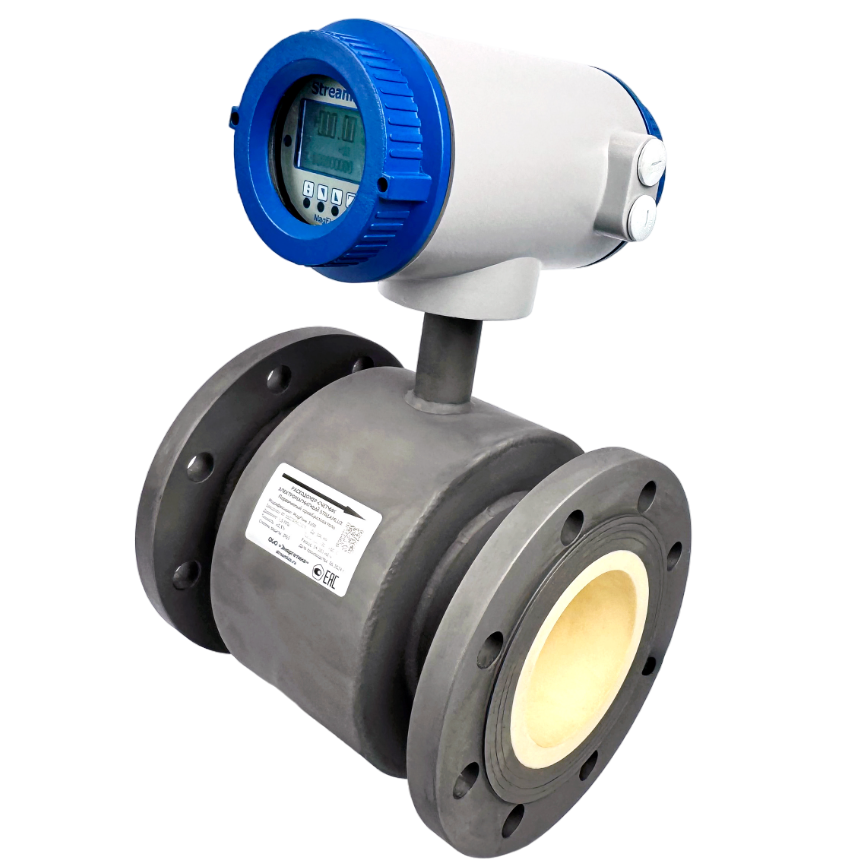

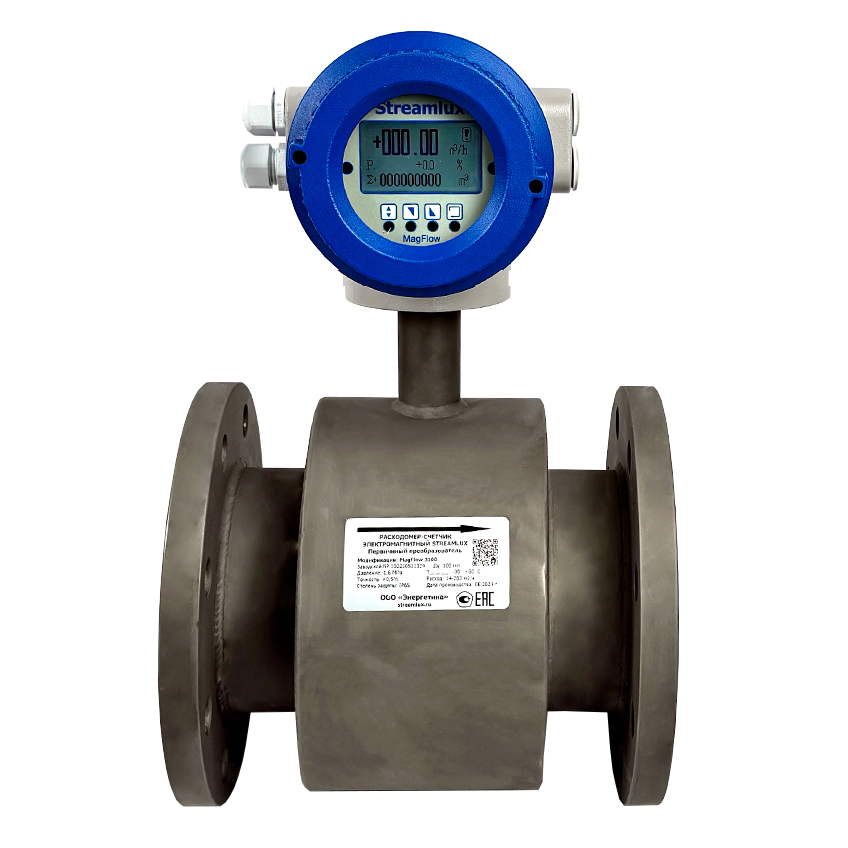

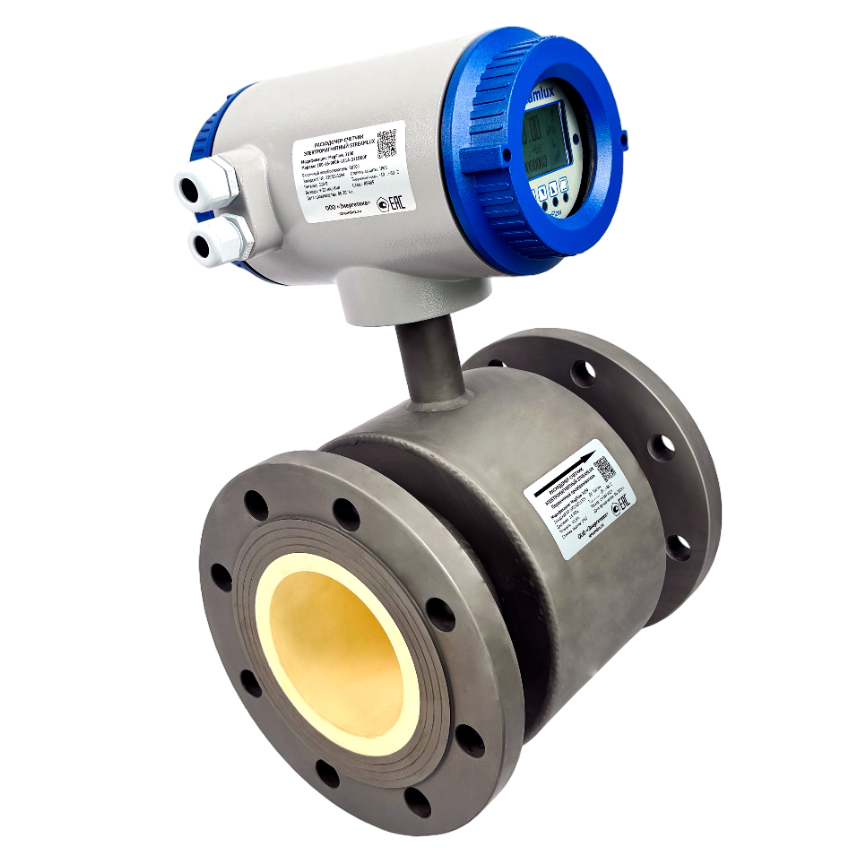

Электромагнитный расходомер с керамической футеровкой Streamlux MagFlow 3100

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Погрешность измерений	±0.25%, 0.25
  Диаметр, мм	15 — 300 мм, DN15…DN600 мм
  Давление рабочей среды	До 4 МПа
  Температура рабочей среды	-65 до +150°С, -65…+120°C
  Материал электродов	Керамика
  Внутреннее покрытие (футеровка)	Керамика
  Присоединение	Сэндвич, Фланцы
  Электропроводность	От 5 мкСм/см и более
  Степень защиты оболочки	IP65 (Моноблок или выносной), IP67 (Моноблок), IP68 (Выносной преобразователь)
  Питание	Переменное 85-265В, Постоянное 18…36В
  Выходные сигналы	0,001…100 л/имп, 1…1000 м3/ч, 4…20 мА (HART), RS-485 (MODBUS)
  Измеряемая среда	Жидкость
  Материал корпуса	Сталь, Нержавеющая сталь
  Минимальный расход	0,03 м3/ч
  Температура окружающей среды	-25…+55°C
  Влажность относительная	≤ 90°C
  Архив (опция)	Ежечасно, Ежедневно, Ежемесячно
  Облачный сервис (опция)	Бесплатное ПО; Доступ к показателям расхода из любой точки мира
  Диапазон расхода (DN 15, м3/ч)	Qmin 0,032; Qn1 0,127; Qn2 0,318; Qn3 6,4
  Диапазон расхода (DN 20, м3/ч)	Qmin 0,057; Qn1 0,226; Qn2 0,565; Qn3 11,3
  Диапазон расхода (DN 25, м3/ч)	Qmin 0,088; Qn1 0,353; Qn2 0,884; Qn3 17,7
  Диапазон расхода (DN 32, м3/ч)	Qmin 0,145; Qn1 0,579; Qn2 1,448; Qn3 29,0
  Диапазон расхода (DN 40, м3/ч)	Qmin 0,226; Qn1 0,905; Qn2 2,262; Qn3 45,2
  Диапазон расхода (DN 50, м3/ч)	Qmin 0,353; Qn1 1,414; Qn2 3,534; Qn3 70,7
  Диапазон расхода (DN 65, м3/ч)	Qmin 0,597; Qn1 2,389; Qn2 5,973; Qn3 119,5
  Диапазон расхода (DN 80, м3/ч)	Qmin 0,905; Qn1 3,619; Qn2 9,048; Qn3 181,0
  Диапазон расхода (DN 100, м3/ч)	Qmin 1,414; Qn1 5,655; Qn2 14,137; Qn3 282,7
  Диапазон расхода (DN 125, м3/ч)	Qmin 2,209; Qn1 8,836; Qn2 22,089; Qn3 441,8
  Диапазон расхода (DN 150, м3/ч)	Qmin 3,181; Qn1 12,723; Qn2 31,809; Qn3 636,2
  Диапазон расхода (DN 200, м3/ч)	Qmin 5,655; Qn1 22,619; Qn2 56,549; Qn3 1130,0
  Диапазон расхода (DN 250, м3/ч)	Qmin 8,836; Qn1 35,343; Qn2 88,357; Qn3 1767,1
  Диапазон расхода (DN 300, м3/ч)	Qmin 12,723; Qn1 50,894; Qn2 127,235; Qn3 2544,7
  Диапазон расхода (DN 350, м3/ч)	Qmin 17,318; Qn1 69,272; Qn2 173,180; Qn3 3463,6
  Диапазон расхода (DN 400, м3/ч)	Qmin 22,619; Qn1 90,478; Qn2 226,195; Qn3 4523,9
  Диапазон расхода (DN 450, м3/ч)	Qmin 28,628; Qn1 114,511; Qn2 286,278; Qn3 5725,6
  Диапазон расхода (DN 500, м3/ч)	Qmin 35,343; Qn1 141,372; Qn2 353,429; Qn3 7068,6
  Диапазон расхода (DN 600, м3/ч)	Qmin 50,894; Qn1 203,575; Qn2 508,938; Qn3 10178,8

• Описание

  Электромагнитный расходомер с керамической футеровкой Streamlux MagFlow 3100 применяется для измерения расхода высокоабразивных или агрессивных жидкостей, а также для точного объемного дозирования добавок.

  Благодаря покрытию из высокотехнологичного керамического материала счетчик устойчив к истиранию, воздействию химических веществ, нечувствителен к изменению температуры и не подвержен коррозии.

  Наиболее широкое применение расходомеры нашли на предприятиях горнодобывающей промышленности, включая обогатительные комбинаты. Они работают с долговременной стабильностью и точностью при измерениях в условиях сильного шума, создаваемого пульпой.

  Наиболее часто измеряемые жидкости.

  • Пульпы
  • Шламы
  • Кислоты и щелочи
  • ЖОУ
  • Химикаты
  • Суспензии
  • Пасты
  • Сточные воды

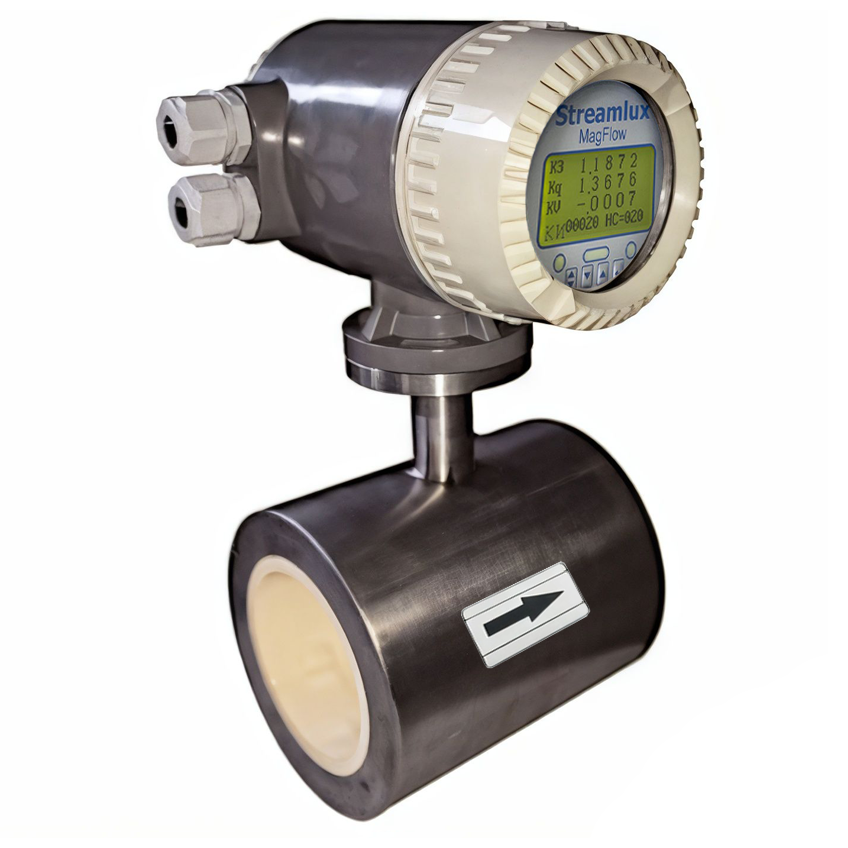

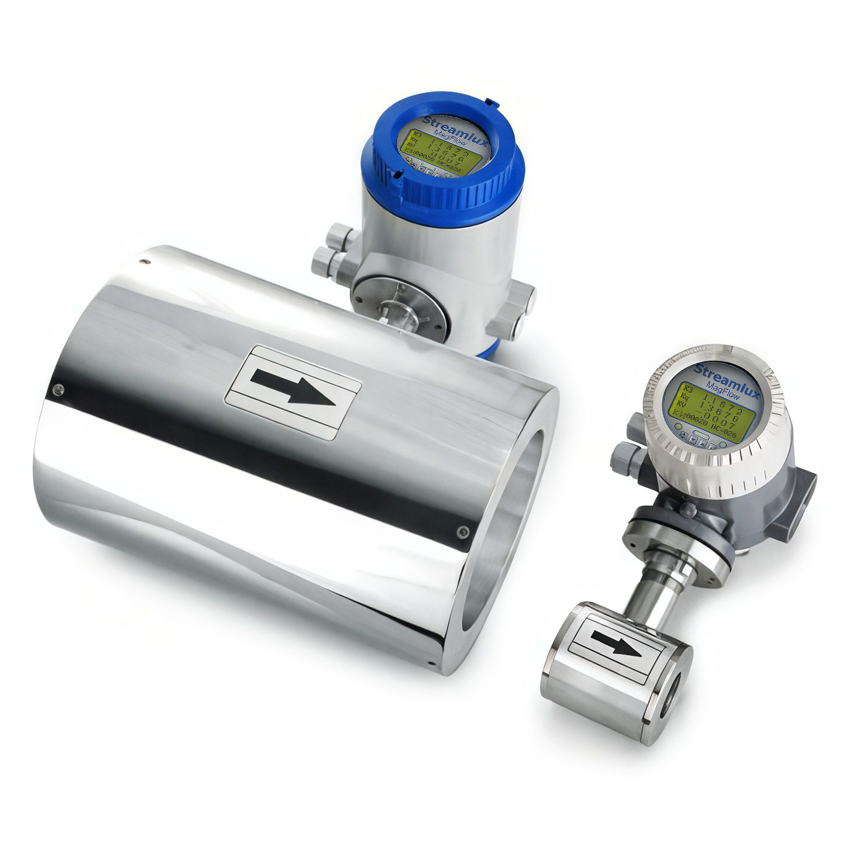

  Кроме классического фланцевого исполнения имеется модификация с соединениями типа «сэндвич», которая позволяет монтировать расходомер в стесненных условиях помещений узлов учета.

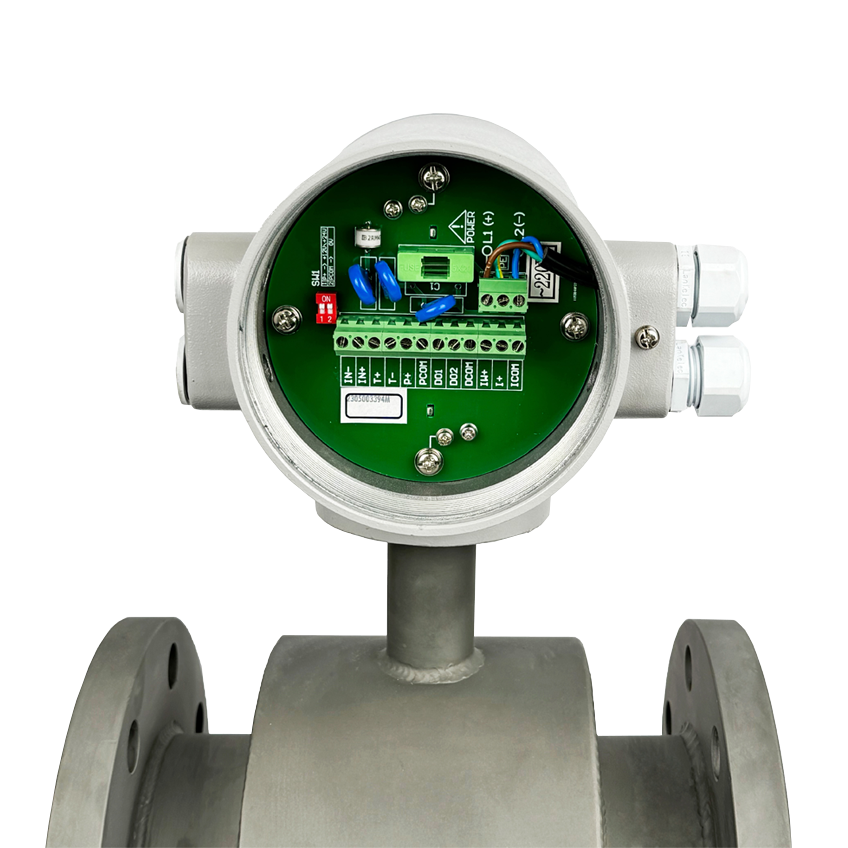

  В базовой конфигурации расходомер поставляется с токовым и импульсным выходами, аварийным сигналом, опционально дополняется цифровым выходом RS-485 и Modbus для подключения в систему диспетчеризации.

  Принцип работы. Принцип измерения электромагнитных расходомеров серии MagFlow 3100 основан на законе Фарадея, или явлении электромагнитной индукции, согласно которому в проводнике, движущемся в однородном магнитном поле, наводится ЭДС, пропорциональная индукции этого поля, длине проводника и скорости его движения.

  Если жидкость проводит ток, её перемещение поперёк линий магнитного поля приводит к возникновению ЭДС, пропорциональной скорости потока.

  На практике схема реализуется установкой электромагнитов так, чтобы линии магнитного потока были перпендикулярны потенциальному перемещению потока жидкости, а также установкой пары электродов, фиксирующих наведённую движением потока ЭДС.

• Комплектация

  • Материал электродов: керамика
  • Футеровка: керамика
  • Фланцы: нержавеющая сталь
  • Давление: 1.6 МПа
  • Степень защиты корпуса: IP65
  • Конструкция: моноблок
  • Источник питания: 85…265 В/АС
  • Выходные сигналы: 4…20 мА, импульсный, RS485 (MODBUS)

• Документы

  • Руководство по эксплуатации MagFlow 3100
