Описание
| Производитель: | Россия |

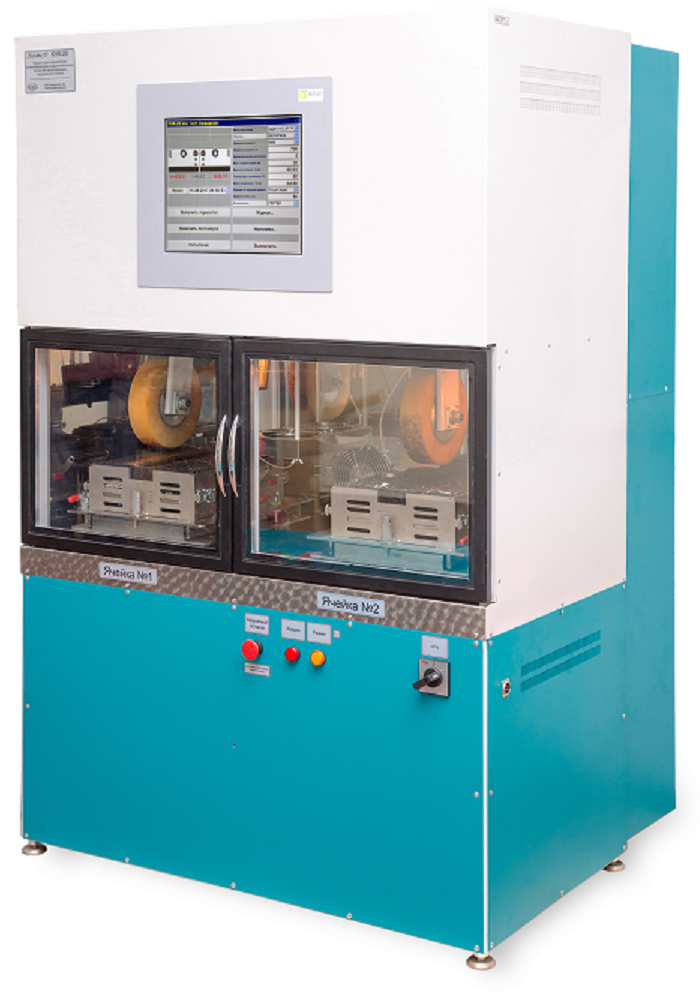

- ЛинтеЛ КНК-20 предусматривает одновременное испытание двух образцов и имитирует процесс деформации дорожных покрытий под действием многократных нагрузок транспортных средств
- Машина обеспечивает автоматическое проведение испытания: подвод колес из верхнего положения к поверхности образцов, нагружение при помощи пневматических цилиндров, задание и непрерывный контроль усилия прижима колес, измерение глубины колеи во время испытания, расчет требуемых характеристик и формирование отчета об испытании
- В ЛинтеЛ КНК-20 встроена климатическая камера, которая автоматически поддерживает стабильную температуру во время испытания
- Интеграция с системой сбора данных ЛинтеЛ Линк позволяет осуществлять сбор и передачу результатов лабораторных испытаний с аппарата на персональный компьютер по беспроводной связи. Интеграция с лабораторной информационной системой ЛинтеЛ ЛИС обеспечивает комплексную автоматизацию лабораторной деятельности
- Сохранение и редактирование параметров испытания сокращает время для подготовки испытания и облегчает повседневную эксплуатацию аппарата
- Ведение журнала результатов обеспечивает хранение до 200 результатов испытаний, графиков колееобразования и профиля образца при последнем прокате в энергонезависимой памяти
- Цветной сенсорный дисплей 17 дюймов обеспечивает вывод подробной информации о заданных условиях испытания, текущих значениях нагрузки на колёсах и измеренных значений во время испытания, а также график колееобразования
- Возможность просмотра результатов испытания, графиков колееобразования и профиля образца при последнем прокате, а также печать результатов с помощью внешнего устройства печати, подключенного к разъёму USB, или выгрузка результатов на внешний носитель данных
- Автоматическое определение установки образцов асфальтобетона
- Возможность проведения испытания в режиме автозапуска
- Автоматическая остановка испытания с подачей звукового сигнала об окончании испытания
- Система полной самодиагностики с индикацией причин неисправностей на дисплее
Комплектация
| ЛинтеЛ КНК-20 Машина для определения колееобразования асфальтобетонных покрытий прокатыванием нагруженного колеса | шт | 1 |
| Паспорт | шт | 1 |
| Руководство по эксплуатации | шт | 1 |
| Методика аттестации | шт | 1 |
| Форма для образца | шт | 2 |
| Пластина калибровочная 2 мм | шт | 1 |
| Пластина калибровочная 4 мм | шт | 1 |
| Пластина калибровочная 8 мм | шт | 1 |
| Пластина калибровочная 16 мм | шт | 1 |
| Паста теплопроводная Алсил | шт | 1 |
Технические характеристики
| Технические характеристики | ||
|---|---|---|
| Внутренние размеры ячейки: длина | мм | 320 |
| Внутренние размеры ячейки: ширина | мм | 260 |
| Внутренние размеры ячейки: высота образца (регулируется креплением нижней плиты) | мм | 25, 40, 60, 80, 120* |
| Узел нагружения: наружный диаметр шины колеса | мм | от 200 до 205 |
| Узел нагружения: ширина шины | мм | от 45 до 55 |
| Узел нагружения: толщина шины | мм | не менее 20 |
| Узел нагружения: максимальное отклонение центральной линии дорожки от средней линии образца | мм | 5 |
| Узел нагружения: номинальная нагрузка на колесо | Н | (700*W/50) ±10 |
| Узел нагружения: длина пути колеса | мм | от 220 до 240 |
| Узел нагружения: частота (1 цикл = проезд в прямом, а затем в обратном направлении) | мин-1 | от 25,5 до 27,5 |
| Точностные характеристики | ||
|---|---|---|
| Погрешность поддержания усилия | (диапазон значений 630-700 Н) | ±10 Н |
| Погрешность поддержания температуры устройства термостатирования | (диапазон значений 30-65 °С) | ±1 °С |
| Погрешность измерителя глубины колеи | (диапазон значений 0-30 мм) | ±0,1 мм |
| Частота циклов нагрузки | (диапазон значений 26,5 мин-1) | ±1 мин-1 |
| Эксплуатационные характеристики | ||
|---|---|---|
| Потребляемая мощность в режиме испытания | Вт | 2500 Вт |
| Габариты без упаковки | ШхВхД | 1000х1160х1785 мм |
| Габариты с упаковкой | ШхВхД | 1120х1470х2040 мм |
| Масса без упаковки | 600 кг | |
| Масса брутто | 635 кг | |
| Температура окружающей среды | от 10 до 35°С | |
| Относительная влажность при температуре +25°С | 80 % | |
| Напряжение сети питания | от 198 до 242 В | |
| Частота сети питания | от 49 до 51 Гц | |
| Срок службы | 6 лет, при наработке не более 15 000 часов | |
| Безопасность | ||
|---|---|---|
| Электробезопасность | Заземление нетоковедущих частей и соответствие классу защиты 0I по ГОСТ Р МЭК 61140-2000 | |
| Звуковое сопровождение | Подача звукового сигнала при окончании испытания, обнаружении неисправности | |
| Диагностика и настройка | Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей | |
