Описание
| Производитель: | Metrel, Словения |
| Гарантия | 3 года |
| Номер в реестре СИ: | 59619-15 |

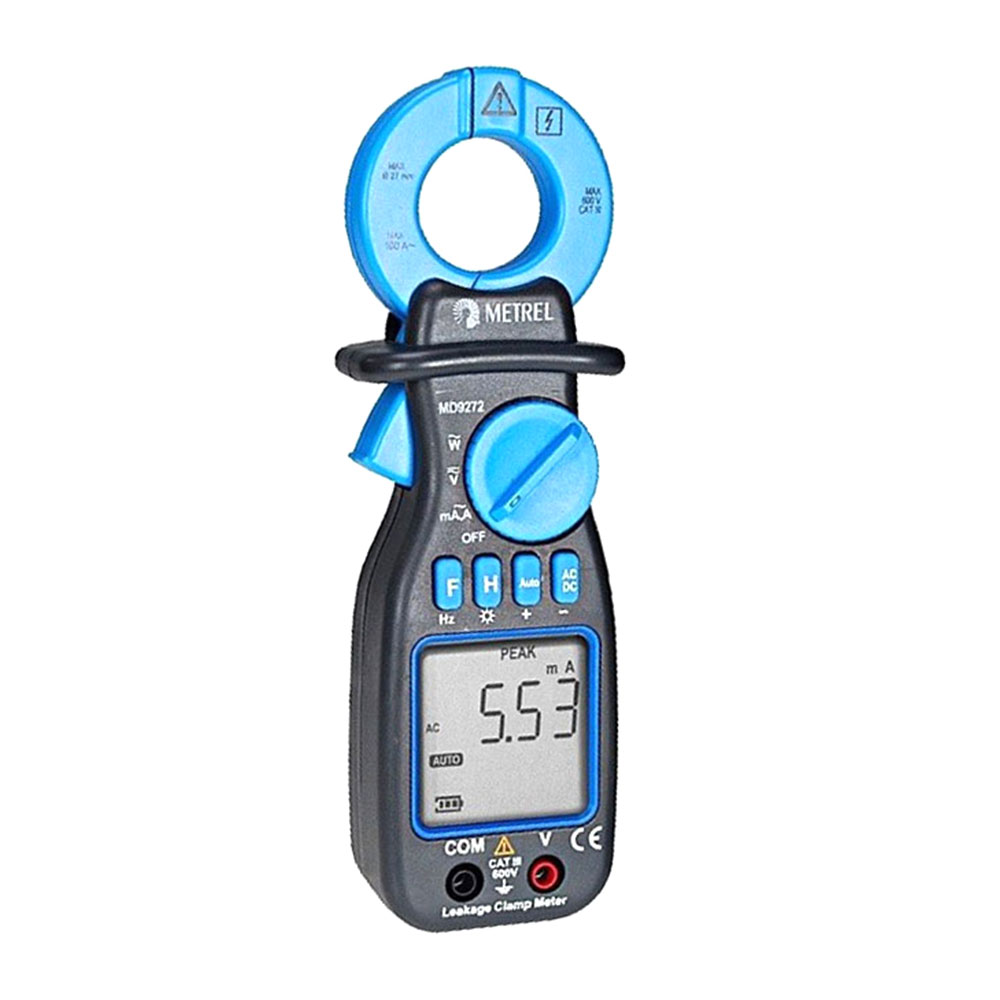

Токовые клещи MD 9272 — это уникальные токоизмерительные клещи для измерения тока утечки на землю. Они могут не только точно измерять истинное среднеквадратичное значение (TRMS) переменного тока утечки в системе, но также обнаруживать потери и предлагать возможные причины этих потерь.
С помощью токоизмерительных клещей MD 9272 можно провести измерения переменного и постоянного напряжения, частоты, мощности, гармоник, коэффициента мощности (PF), суммарного коэффициента гармонических искажений (THD) и коэффициента амплитуды.
Функции клещей MD 9272
- Измерение истинного СКЗ напряжения переменного тока.
- Измерение постоянного напряжения.
- Измерение истинного СКЗ переменного тока.
- Измерение частоты.
- Измерение параметров мощности.
Особенности клещей MD 9272
- Точное измерение малых токов от 10 мкА.
- Расстояние между губками при раскрытии клещей 31 мм.
- Экранированные губки позволяют использовать клещи в условиях сильных помех.
- Измерение активной, реактивной, полной мощности, суммарного коэффициента гармонических искажений (THD), коэффициента мощности (PF), сдвига фаз.
- Интеллектуальный анализ потерь на основе комплексного алгоритма позволяет обнаружить потери и определить их возможные причины.
- Измерение гармонических составляющих тока или напряжения (до 19 гармоники).
- Одновременное отображение коэффициента гармонических искажений и коэффициента мощности.
- Отображение пикового значения сигнала или коэффициента амплитуды.
- Режим MAX/MIN/HOLD: отображается максимальное, минимальное или среднее измеренное значение.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Токоизмерительные клещи MD 9272 | 1 шт. |
| 2 | Испытательный проводник с датчиком | 2 шт. |
| 3 | Батарея 1,5 В, тип ААА | 2 шт. |
| 4 | Сумка | 1 шт. |
| 5 | Инструкция по эксплуатации | 1 шт. |
Технические характеристики
| Параметр | Диапазон | Погрешность |
|---|---|---|
| Переменный ток | 40,00 мА, 400,0 мА, 4000 мА 40,00 A 100,0 A |
± (0,8% от измеренного значения + 3 е.м.р.) ± (1,0% от измеренного значения + 3 е.м.р.) ± (1,2% от измеренного значения + 3 е.м.р.) |
| Напряжение переменного / постоянного тока | 40,0 В 400,0, 600,0 В |
± (0,5% от измеренного значения + 4 е.м.р.) |
| ± (0,5% от измеренного значения + 2 е.м.р.) | ||
| Коэффициент гармонических искажений | 0…99.9% 100…999% |
± (2,0% от измеренного значения + 3 е.м.р.) ± (2,0% от измеренного значения + 3 е.м.р.) |
| Частота | 45,0…500,0 Гц | ± (0,5% + 1 е.м.р.) |
| Коэффициент амплитуды | 1,00…2,99 3,00…9,99 |
± (2,0% от измеренного значения + 2 е.м.р.) ± (3,0% от измеренного значения + 5 е.м.р.) |
| Пиковое значение | 40,00…100,0 А 40,00 В…600,0 В |
± (3,0% от измеренного значения + 3 е.м.р.) ± (3,0% от измеренного значения + 3 е.м.р.) |
| Коэффициент мощности | 0,00…1,00 | ± (1% от измеренного значения + 1 е.м.р.) |
| Сдвиг фаз | -180,0°…+180,0° | ± (1% от измеренного значения + 4 е.м.р.) |
| Мощность (Вт, ВАР, ВА) | 0,000…9999 | ± (1% от измеренного значения + 30 е.м.р.) |
| Мощность (кВт, кВАР, кВА) | 10,00…99,99 | ± (2% от измеренного значения + 30 е.м.р.) |
