Описание
| Производитель | ООО «Восток-7», Россия |
Микроскопы отсчётные МПБ (далее — микроскопы) предназначены для измерения линейных размеров в отражённом свете, в том числе для измерения диаметра отпечатка (лунки), образуемого на поверхности различных металлов при определении твёрдости по методу Бринелля.
Микроскопы предназначены для рассмотрения с увеличением 20, 40, 50, 100 или 200 крат различных предметов и оценочных или точных измерений их линейных размеров. Микроскопы применяются в стационарных и передвижных лабораториях фармацевтической, строительной, химической, аналитической, пищевой, металлургической и других областях промышленности.
Наиболее частое применение: измерение диаметра отпечатка (лунки), образуемого на поверхности различных металлов при определении твёрдости по методу Бринелля. Также микроскопы могут быть использованы с целью:
- изучения и измерения микрообъектов бесконтактным способом;
- проверки печатных плат;
- контроля печати в бумажной и текстильной промышленности;
- проведения опытных и криминалистических экспертиз.
Принцип действия микроскопа основан на определении линейных размеров изображения объектов, в том числе отпечатка, получаемого от вдавливания шарика в исследуемый материал под определённой нагрузкой, по шкалам сетки и микрометрического винта или с помощью программного обеспечения камеры, используемой вместо объектива.
Модификации микроскопов отсчётных МПБ отличаются диапазонами измерений, ценой деления шкалы сетки объектива, наличием сменных объективов и осветителя. Описание функционала различных модификаций микроскопов для облегчения выбора:

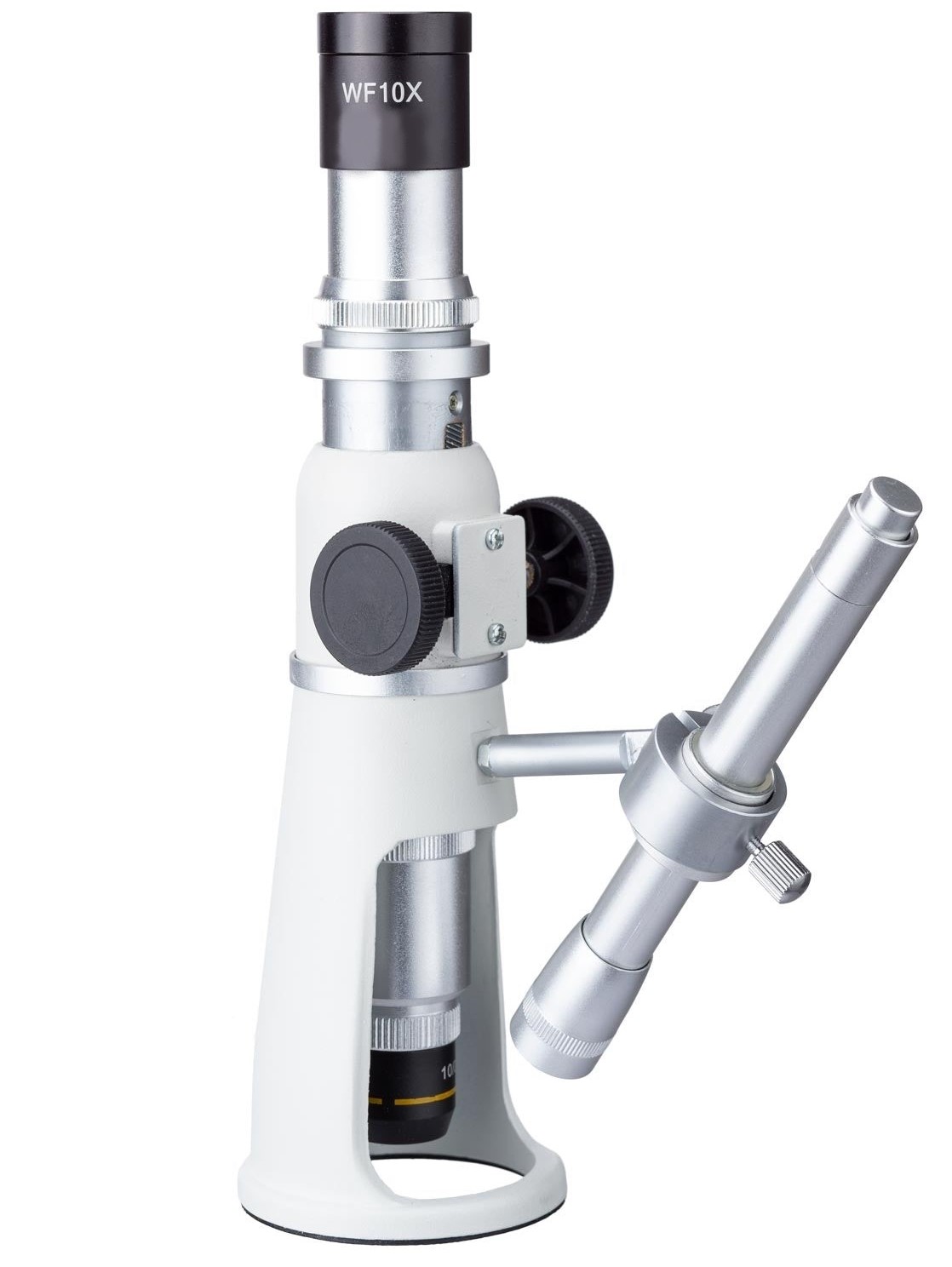

- МПБ-3М В7 с окуляром — фокусировка микроскопов на измеряемом объекте осуществляется вручную с помощью фокусировочного механизма. Микроскоп оснащён визирной шкалой на 100 единиц, цена деления зависит от увеличения объектива, установленного в микроскоп. Просветлённая оптика и навесной осветитель позволяют улучшить контрастирование и проводить измерения вне зависимости от степени освещённости объекта контроля. Два штатных сменных объектива (2х и 5х), три сменных объектива по заказу (4х, 10х, 20х) и цифровая камера (2 Мп USB 2.0) по заказу. Рекомендуется использовать для замера отпечатков d≤5 мм по ГОСТ 9012-59 и иных объектов, линейные размеры которых менее ≤5 мм.*
Комплектация
|
Наименование комплектующих |
Обозначение |
Количество |
|
Микроскоп отсчётный |
МПБ |
1 шт. |
|
Руководство по эксплуатации |
МПБ.00.001 РЭ |
1 экз. |
|
Руководство оператора* |
МПБ.00.001 РО |
1 экз. |
|
Методика поверки |
МП 38-233-2021 |
1 экз.** |
|
Программное обеспечение AmScope, компакт-диск |
— |
1 шт. * |
|
Осветитель, ключ, элементы питания ААА (2 шт.) |
1 комплект *** |
|
|
ОМО (объект-микрометр для отражённого света) |
1 шт. ** |
|
|
2х (объектив для МПБ-3М В7) |
на заказ |
|
|
4х (объектив для МПБ-3М В7) |
на заказ |
|
|
5х (объектив для МПБ-3М В7) |
на заказ |
|
|
10х (объектив для МПБ-3М В7) |
на заказ |
|
|
20х (объектив для МПБ-3М В7) |
на заказ |
|
|
Цифровая камера (для МПБ-3 В7) |
на заказ |
|
|
* Поставляется для микроскопов модификации МПБ-3М В7 укомплектованных цифровой камерой |
||
Технические характеристики
Метрологические характеристики микроскопов модификации МПБ-3М В7 с окуляром
|
Наименование характеристики |
Значения с применением объектива |
||||
|
2× |
4× |
5× |
10× |
20× |
|
|
Диапазон измерений, мм |
от 0 до 5 |
от 0 до 2,5 |
от 0 до 2 |
от 0 до 1 |
от 0 до 0,5 |
|
Цена деления шкалы сетки, мм |
0,05 |
0,025 |
0,02 |
0,01 |
0,005 |
|
Пределы допускаемой абсолютной погрешности измерений, мм: − при измерении от 0 до 0,2 мм включ. (на любом интервале шкалы); − при измерении св. 0,2 мм до верхнего предела измерений включ.; − при измерении от 0 до 1 мм включ. (на любом интервале шкалы); − при измерении св. 1 мм до верхнего предела измерений включ. |
— |
— |
— |
±0,01 |
±0,005 |
|
— |
— |
— |
±0,03 |
±0,015 |
|
|
±0,05 |
±0,025 |
±0,02 |
— |
— |
|
|
±0,20 |
±0,05 |
±0,04 |
— |
— |
|
Основные технические характеристики микроскопов модификаций МПБ-3М В7 с окуляром
|
Наименование характеристики |
Значения с применением объектива |
||||
|
2× |
4× |
5× |
10× |
20× |
|
|
Увеличение окуляра |
10× |
||||
|
Фокусное расстояние окуляра, мм, не более |
25 |
||||
|
Увеличение микроскопа |
20× |
40× |
50× |
100× |
200× |
|
Рабочее расстояние до объекта, мм |
21,5 |
31,2 |
23,3 |
18,5 |
7,0 |
|
Диаметр поля видимости объекта (при использовании окуляра), мм, не менее |
8 |
4,5 |
3,5 |
2 |
0,8 |
|
Диапазон фокусировки, мм |
30 |
||||
|
Габаритные размеры, мм, не более — высота микроскопа — диаметр основания |
220 63 |
||||
|
Масса микроскопа (нетто), кг, не более |
0,65 |
||||
|
Масса микроскопа с принадлежностями (брутто), кг, не более |
0,95 |
||||
|
Условия эксплуатации: — температура окружающей среды, ºС — относительная влажность, %, не более |
от +15 до +25 80 |
||||
|
Средний срок службы, лет, не менее |
10 |
||||
