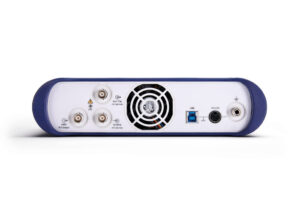

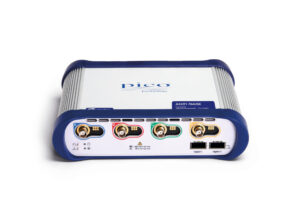

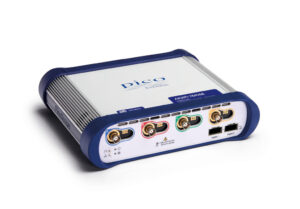

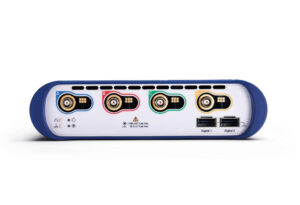

Осциллограф АКИП-76403E

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Тип	USB
  Количество каналов	4
  Полоса пропускания, МГц	300
  Частота дискретизации	20000000, 5000000000
  Максимальный объем памяти	1000000000, 2000000000
  Разрешение	8
  Сопротивление, МОм	1000000, 50
  Интерфейс передачи данных	USB
  Логические каналы	8 или 16 (опция)
  Длительность захвата осциллограммы	до 200 мс при максимальной частоте дискретизации 5 ГГц
  Сегментированная память	10.000 осциллограмм во внутр. буфер (2.000.000 для пакета PicoSDK)
  Объем памяти цифровой регистрации на ПК	100 МБ (объем упр. софта)
  Максимальный объем при использовании пакета PicoSDK	до 312 МГц
  Функциональный генератор	до 50 МГц/ 5 В п-п
  Генератор сигналов СПФ/ AWG	до 100 МГц
  ЦАП генератора сигналов СПФ/ AWG	14 бит
  Частота дискретизации генератора сигналов СПФ/ AWG	200 МГц
  Память генератора сигналов СПФ/ AWG	40К
  Длина памяти анализатора спектра	до 1 Мб
  Количество протоколов декодирования	23
  Математика	35 функций (4 оператора)
  Питание	от сетевого адаптера ~230В (12В/ 7А)

• Описание

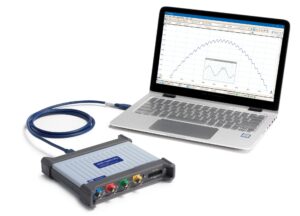

  USB-осциллограф АКИП-76403E объединяет осциллограф, анализатор спектра, функциональный генератор, генератор сигналов СПФ (AWG), анализатор последовательных данных и опциональный логический анализатор. Для цифровых каналов требуется опция MSO -TA369.

  Максимальная частота дискретизации: 5 ГГц.

  Максимальный объем памяти: 1 ГБ; 2 ГБ при использовании PicoScope 6. Память делится между активными каналами.

  Захват осциллограммы длительностью до 200 мс при максимальной частоте дискретизации 5 ГГц.

  Сегментированная память: 10.000 осциллограмм во внутр. буфер (2.000.000 для пакета PicoSDK), цифровая растяжка/ Zoom.

  Цифровая регистрация на ПК (stream mode): дискретизация 20 МГц, память 100 МБ (объем упр. софта), при использовании пакета PicoSDK макс. объем до 312 МГц.

  Функциональный генератор: до 50 МГц/ 5 В п-п.

  Генератор сигналов СПФ/ AWG: до 100 МГц, ЦАП 14 бит, дискретизация 200 МГц, память 40К.

  Анализатор спектра: БПФ при длине памяти до 1 Мб в полной полосе пропускания.

  Декодирование сигналов (23 протокола): в т.ч. ARINC 429, CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, Manchester, Modbus и др.

  Математика: 35 функций (4 оператора).

  Допусковый контроль: тест по маске (рисование, табличные данные, профиль вх. сигнала, импорт данных).

  Питание от сетевого адаптера ~230В (12В/ 7А).

• Комплектация

  • Осциллограф АКИП-76403E — 1 шт.
  • Адаптер питания — 1 шт.
  • Кабель питания — 1 шт.
  • Кабель USB, 1,8 м — 1 шт.
  • Кейс для переноски — 1 шт.
  • Инструкция по эксплуатация — 1 шт.
