Программный комплекс «ПДУ-Грунт»

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Шаг сетки	от 1,5 до 250 метров
  Минимальное количество узлов сетки	5 х 5
  Максимальное количество узлов сетки	50 х 50

• Описание

  Программный комплекс «ПДУ-ГРУНТ» разработан ООО «СКБ Стройприбор» и предназначен для обработки результатов проведенных измерений приборами ПДУ-МГ4 «УДАР» и ПДУ-МГ4.01 «УДАР».

  Программа позволяет уменьшить трудоемкость обработки полученных с помощью этих приборов измерений, выполнить необходимые расчеты и провести визуализацию числовых данных для представления особенностей площадки для строительства и выявления аномальных участков грунта.

  С помощью программного комплекса «ПДУ-ГРУНТ» можно выполнить следующие действия:

  1. Рассчитать коэффициенты уплотнения грунта
  2. Расчет коэффициента уплотнения щебеночных оснований
  3. Вычисления коэффициента уплотнения грунта пользователя
  4. Вычисление высоты падения груза
  5. Перевод измеренного модуля упругости в показания других приборов
  6. Расчет общего модуля упругости многослойной конструкции
  7. Вычисления коэффициентов постели грунта С1 и С2
  8. Построение 3D-изображения модуля упругости на строительной площадке

  Программа имеет возможность построения 3D-изображения распределения модуля упругости по поверхности строительной площадки, при помощи которого становятся видимыми:

  • участки, содержащие пустоты;
  • подземные коммуникации, заложенные на малой глубине;
  • участки грунта после засыпки;
  • участки с прочими аномальными характеристиками.

  Для построения 3D-изображения на поверхности строительной площадки наносится сетка. Расстояния между узлами сетки (шаг сетки) должно быть одинаковое и задаваться в диапазон от 1,5 до 250 метров. В узлах сетки проводятся измерения модуля упругости в соответствии с руководством по эксплуатации прибора ПДУ-МГ4 «УДАР».

  В программе указывается количество строк, количество столбцов, а также шаг сетки в метрах. Минимальное количество узлов сетки 5 х 5, максимальное 50 х 50. Программа вычисляет промежуточные значения модуля упругости с помощью сплайн-интерполяции, строятся как плоское, так и 3D-изображение. При построении плоского изображения числовое значение модуля упругости отображается цветом. Минимальное значение модуля упругости отображается темно-синим цветом, максимальное — темно-красным, промежуточные значения отображаются в соответствии с установленной в программу палитрой цветов.

• Совместимость

  •

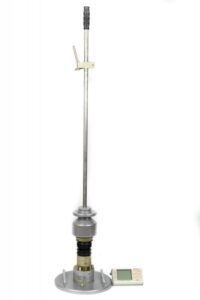

    Динамический плотномер грунтов Плотномеры грунтов динамические ПДУ-МГ4, ПДУ-МГ4.01

    492 200 ₽
