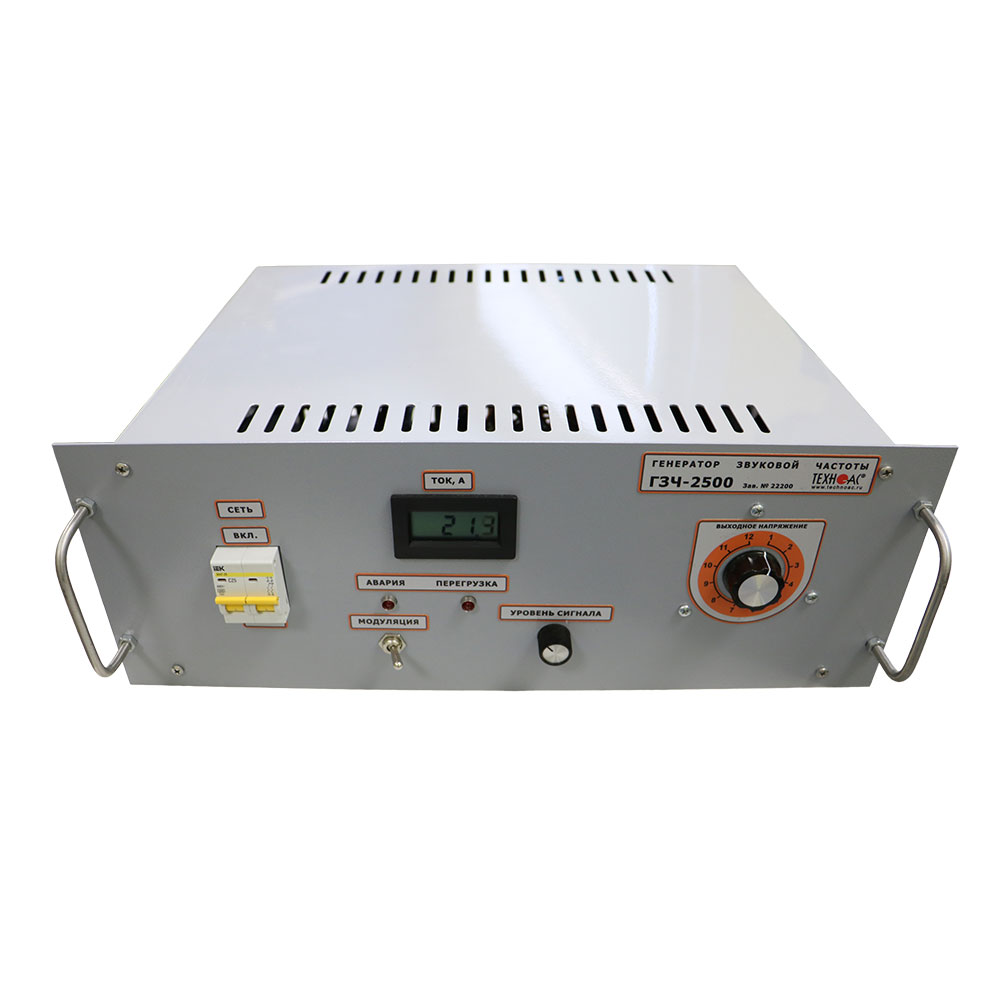

Атлет ГЗЧ-2500 — генератор звуковой частоты

В наличии

Описание
Производитель: Россия

Генератор звуковой частоты Атлет ГЗЧ-2500 предназначен для создания в трассах скрытых коммуникаций (кабельных линиях и электропроводящих трубопроводах) электрических колебаний с целью их трассировки и поиска мест повреждения поисковым приемником.

Условия эксплуатации генератора Атлет ГЗЧ-2500
- Температура воздуха от -20°С до + 50°С.
- Относительная влажность не более 80% при +35°С.
- Атмосферное давление от 630 до 830 мм рт. ст.
Особенности и принцип работы генератора Атлет ГЗЧ-2500

Два режима генерации:
- режим непрерывной генерации: генератор выдает сигнал с частотой 1024 Гц;
- режим генерации с низкочастотной модуляцией выходного сигнала: модуляция выходного сигнала осуществляется импульсами прямоугольной формы частотой 1,5 - 3 Гц таким образом, что в течение первого полупериода модулирующего напряжения генерируется сигнал с частотой 1024 Гц, а в течение второго полупериода - с частотой 2048 Гц.
Преимущество второго способа модуляции заключается в том, что при наличии приемника с частотами приема 1024 Гц и 2048 Гц возможен прием сигнала обеих частот с переключением только на приемнике.

Реализована защита от перегрузки по току.

Согласование с нагрузкой производится ступенчатой регулировкой выходного напряжения регулятором «ВЫХОДНОЕ НАПРЯЖЕНИЕ» и регулятором плавной регулировки выходного напряжения «УРОВЕНЬ СИГНАЛА».

Положение рукоятки ступенчатого переключателя «ВЫХОДНОЕ НАПРЯЖЕНИЕ» и соответствующее ему выходное напряжение холостого хода Uхх приведены в таблице:

№ 1 2 3 4 5 6 7 8 9 10 11 12

Uxx, В 30 60 70 85 100 115 130 145 170 200 250 315

№	1	2	3	4	5	6	7	8	9	10	11	12
Uxx, В	30	60	70	85	100	115	130	145	170	200	250	315

Комплектация

№	Наименование	Количество
1	Генератор ГЗЧ-2500 *	1 шт.
2	Провод для присоединения нагрузки	2 шт.
3	Провод защитного заземления	1 шт.
4	Штырь заземления	1 шт.
5	Руководство по эксплуатации	1 шт.
6	Паспорт	1 шт.

* При поставке в составе электролаборатории ТЕХНОАС генератор смонтирован в отсеке автомобиля.

Технические характеристики

Параметр	Значение
Напряжение питающей однофазной сети, В	220 ± 10%
Частота питающей сети, Гц	50 ± 2
Выходная мощность в согласованном режиме, Вт, не менее	2500
Максимальное выходное напряжение холостого хода, В	300
Максимальный выходной ток, А	50
Частота генерации, Гц	1024 / 2048
Частота модуляции, Гц	1,5...3
Количество ступеней согласования с нагрузкой	12
Диапазон сопротивления нагрузки, Ом	0,5...150
Потребляемая мощность, Вт, не более	3000
Габаритные размеры, мм	485x330x180
Масса, кг, не более	17
