Описание
| Производитель: | Sew, Тайвань (Китай) |
| Гарантия | 12 месяцев |

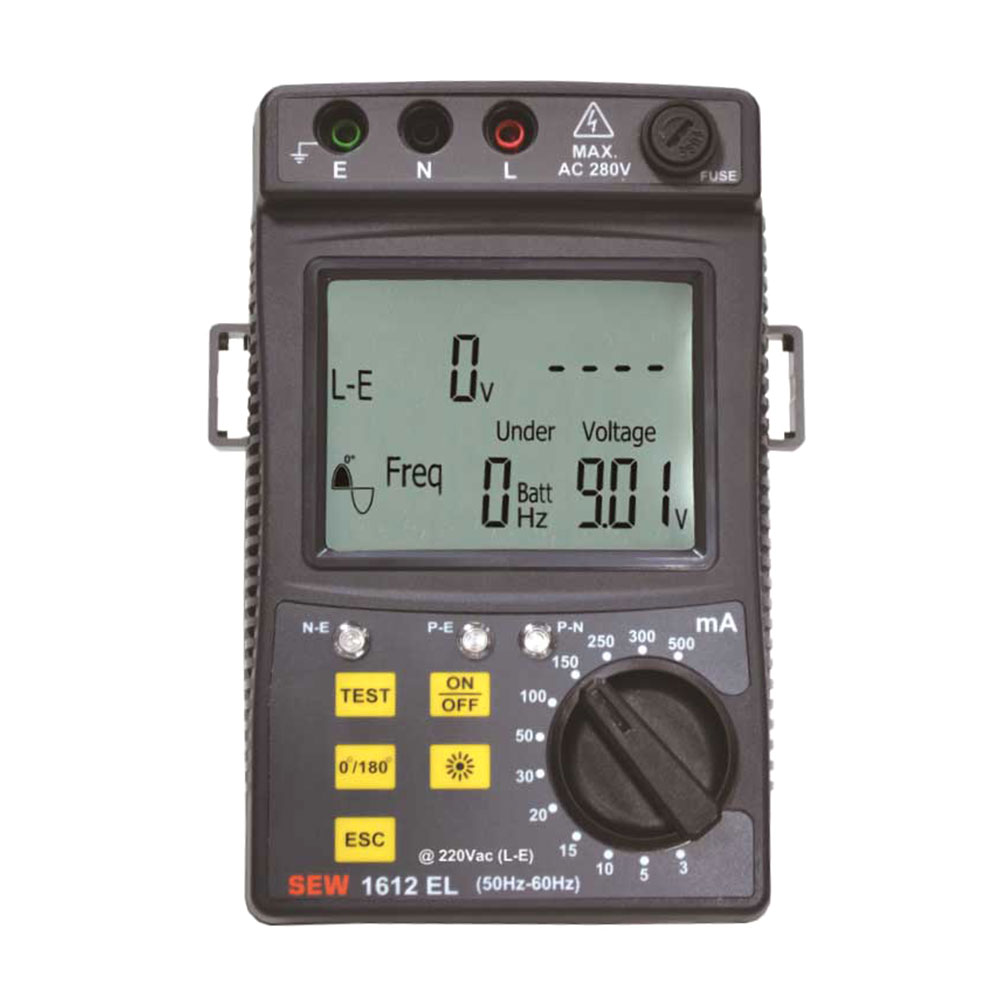

Особенности измерителя 1612 EL
- Встроенный вольтметр: ~10…280 В (50/60 Гц), разреш. 1 В (±2%).
- Тест УЗО (АС-типа): измерение времени отключения 1 мс …2,999 с (разреш. 1 мс).
- Задание начального значения диф. тока: дискретная установка переключателем (12 значений).
- Входные гнезда (E, N, L): на лицевой панели.
- Индикация ошибок подключения к цепи (3 св./диода: N-E / P-N, P-E).
- Задание начальной фазы режима тестирования.
- Индикация частоты напряжения (Hz), полярности полуволны, выключающей УЗО.
- Измерение напряжения «фаза — земля» (до начала теста).
- Удержание результата измерения.
- Микропроцессорное управление, индикация разряда батарей, автовыключение питания.
- Большой ЖК-индикатор (78х76 мм) с подсветкой.
- Защита измерительного входа (предохранитель) и ограничительного резистора от перегрева (OTP).
- Удобный ремень: для ношения на шее/плече.
- Укладочный кейс для хранения и транспортировки.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Измеритель параметров электрических сетей 1612 EL | 1 шт. |
| 2 | Комплект соединительных проводов | 1 комплект |
| 3 | Батареи питания | 1 комплект |
| 4 | Кейс для переноски | 1 шт. |
| 5 | Плечевой ремень | 1 шт. |
Технические характеристики
| Параметр | Значение | |
|---|---|---|
| Отключающий дифференциальный ток (∆IN) | ||
| Значения дифференциального тока | 3/ 5/ 10/ 15/ 20/ 30/ 50/ 100/ 150/ 250/ 300/ 500 мА (фиксированые значения) | |
| Погрешность установки тока | ±5% ± 1мА | |
| Начальная фаза теста | установка вручную: 0° или 180° (цепь «фаза – земля») |
|
| Индикация полярности | выбирается полярность волны («+» / «-»), выключающей УЗО | |
| Время отключения | ||
| Диапазон измерений | 1 мс … 2,999 с | |
| Максимальное разрешение | 1 мс | |
| Погрешность измерений | ±2 мс | |
| Измерение напряжения в тестируемой цепи | ||
| Номинальное Uвх (L-E / L-N) | 220 В ± 3% 50/60 Гц (фаза-земля / фаза-нейтраль) | |
| Измеряемое напряжение | 10 В … 280 В (50/60 Гц) значение в момент начала теста УЗО |
|
| Разрешение | 1 В | |
| Погрешность измерений | ±2% + 1 В | |
| Общие данные | ||
| Дисплей | ЖК-индикатор с подсветкой (31/2 разряда, 78х76 мм) | |
| Входные гнезда (E, N, L) | на лицевой панели | |
| Условия эксплуатации | 0…+40°C, относительная влажность < 80% | |
| Условия хранения | -10…+50°C, относительная влажность < 80% | |
| Напряжение питания | 1,5 В х 6 (тип АА) | |
| Габаритные размеры | 163х122х67 мм | |
| Масса | 612 г (с батареей питания) | |
