Описание
| Производитель: | Сhauvin Аrnoux, Франция |
| Номер в реестре СИ | 61209-15 |
| Гарантия | 12 месяцев |
Обладающая большими достижениями в создании измерительных приборов, фирма Chauvin Arnoux представляет новое поколение измерителей сопротивления изоляции.

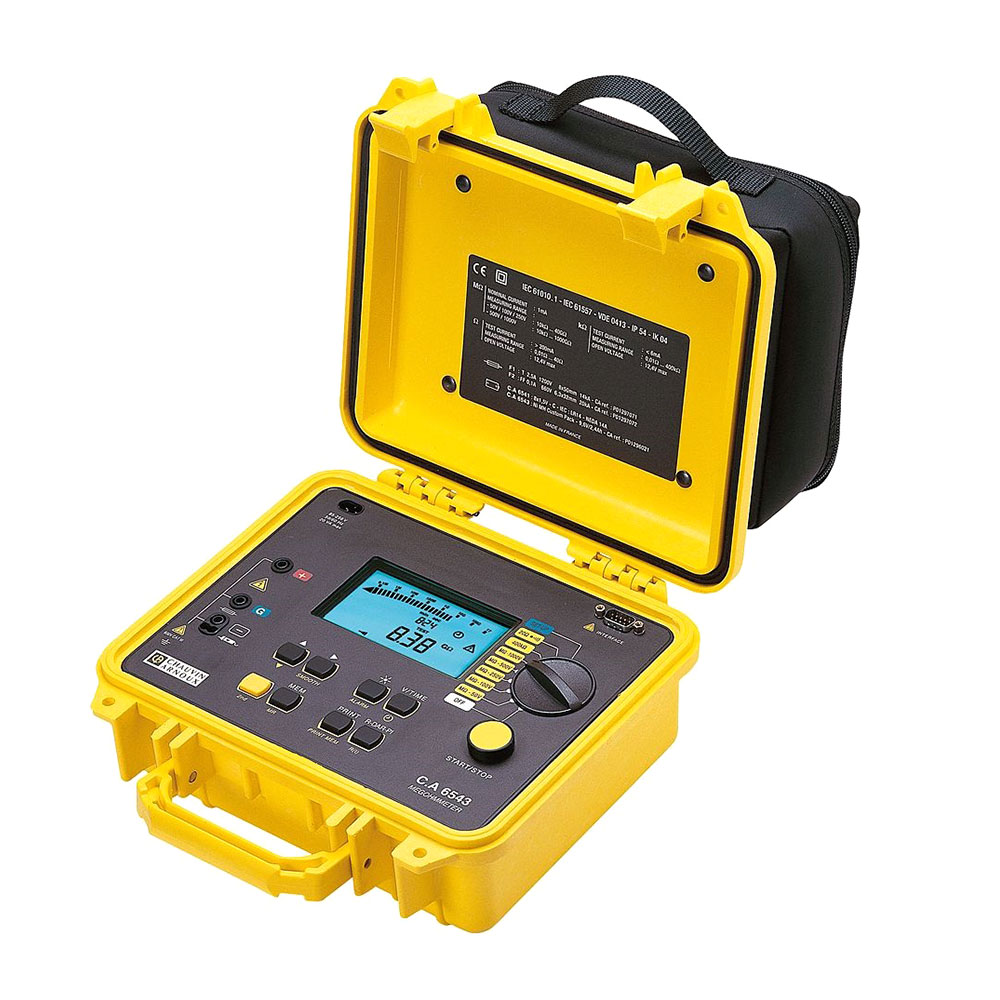

Мегаомметр C.A 6543 обладает повышенными функциональными возможностями для измерения сопротивления изоляции (до 4 ТОм), напряжения AC/DC (1000 В), целостности цепи 40 Ом, и 20 Ом для цепи с силой тока 200 мА, сопротивления (400 КОм) и ёмкости (5 мкФ).
Мегаомметр С.A 6543 установлен в прочный корпус и предназначен для эксплуатации в полевых условиях.
Представляя передовые достижения в области технологий и функциональных возможностей, данный мегаомметр вскоре был признан прибором определяющим современный подход для измерения сопротивления изоляции в диапазоне измерения от 50 В до 1 кВ.
На мегаомметре C.A 6543, также установлены аккумуляторные батареи со встроенным зарядным устройством, блок памяти объемом 128 килобайт, разъем RS-232, который позволяет полностью управлять мегомметром через персональный компьютер, передавать данные для обработки на компьютере, при использовании специально разработанного ПО.
Особенности мегаомметра C.A 6543
- Максимальное измеряемое напряжение до 1000 В.
- Измерение сопротивления изолирующего слоя до 4 Том.
- Замеры сопротивления проводников до 400 КОм.
- Автоматическое вычисление коэффициентов PI (индекса поляризации) и DAR (коэффициента диэлектрического поглощения).
- Программирование продолжительности тестирования.
- R(t) построение кривых.
- Блокирование доступа к напряжению, использующемуся для проверки изоляции, что позволяет доверять проведение измерений менее квалифицированному персоналу.
- Программирование сигнализации.
- Сглаживание результатов измерений при выводе данных на дисплей.
- Полное управление мегаомметром через персональный компьютер.
- Удаленное управление срабатыванием триггера от сигнала управления полученного с пробника.
Дополнительные функции мегаомметра C.A 6543
- Цифровая фильтрация при измерении сопротивления изоляции.
- Дистанционный пробник.
- Автоматическое измерение напряжения во всех режимах.
- Автоматическая регистрация внешнего напряжения до и после измерения.
- Программирование порога для каждой величины и сигнал при выходе за пределы.
- Управление продолжительностью измерения.
- Защита плавкими предохранителями и регистрация их неисправности.
- Автоматический разряд остаточного напряжения.
- Индикация разряда и автоматическое выключение батарей.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Мегаомметр C.A 6543 | 1 шт. |
| 2 | Сумка для переноски | 1 шт. |
| 3 | Провод длиной 1,5 м (один из которых с усиленной изоляцией) | 3 шт. |
| 4 | Зажим типа «крокодил» | 3 шт. |
| 5 | Щуп | 1 шт. |
| 6 | Комплект батарей или шнур питания | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление изоляции | |
| Испытательный сигнал постоянного тока | 50; 100; 250; 500; 1000 В |
| Диапазон измерения | 2 кОм…40 ГОм; 40 ГОм…4 ТОм |
| Основная погрешность | ±5% +3 ед.; ±15% +10 ед. |
| Сопротивление | |
| Диапазон измерения | 0,01 Ом…400 кОм |
| Основная погрешность | ±3% +3 ед. |
| Напряжение постоянного / перемнного тока | |
| Диапазон измерения | 0…1000 В |
| Основная погрешность | ±1% +3 ед. |
| Емкость | |
| Диапазон измерения | 5 нФ…5 мкФ |
| Основная погрешность | ±10% +1 ед. |
| Общие характеристики | |
| Дополнительно от температуры | ±0,15% на 1°C |
| Рабочие условия | -10…+55°C, влажность ≤80% при 40°C |
| Питание | 8 гальванических элементов 1,5 В габарита АА |
| Исполнение | ударопрочный изолированный корпус |
| Габариты | 240х185х110 мм |
| Масса | 3,4 кг |
