СП-32-2 — система поисковая

В наличии

Описание
Производитель: Россия

Гарантия: 12 месяцев

Поисковая система СП-32-2, при наличии рефлектометра РЕЙС-305 и комплекта КП-500К, в 90% случаев может заменить кабельную лабораторию в части поиска мест повреждения силовых кабелей.

В системе реализованы все известные методы измерения расстояния до места повреждения.

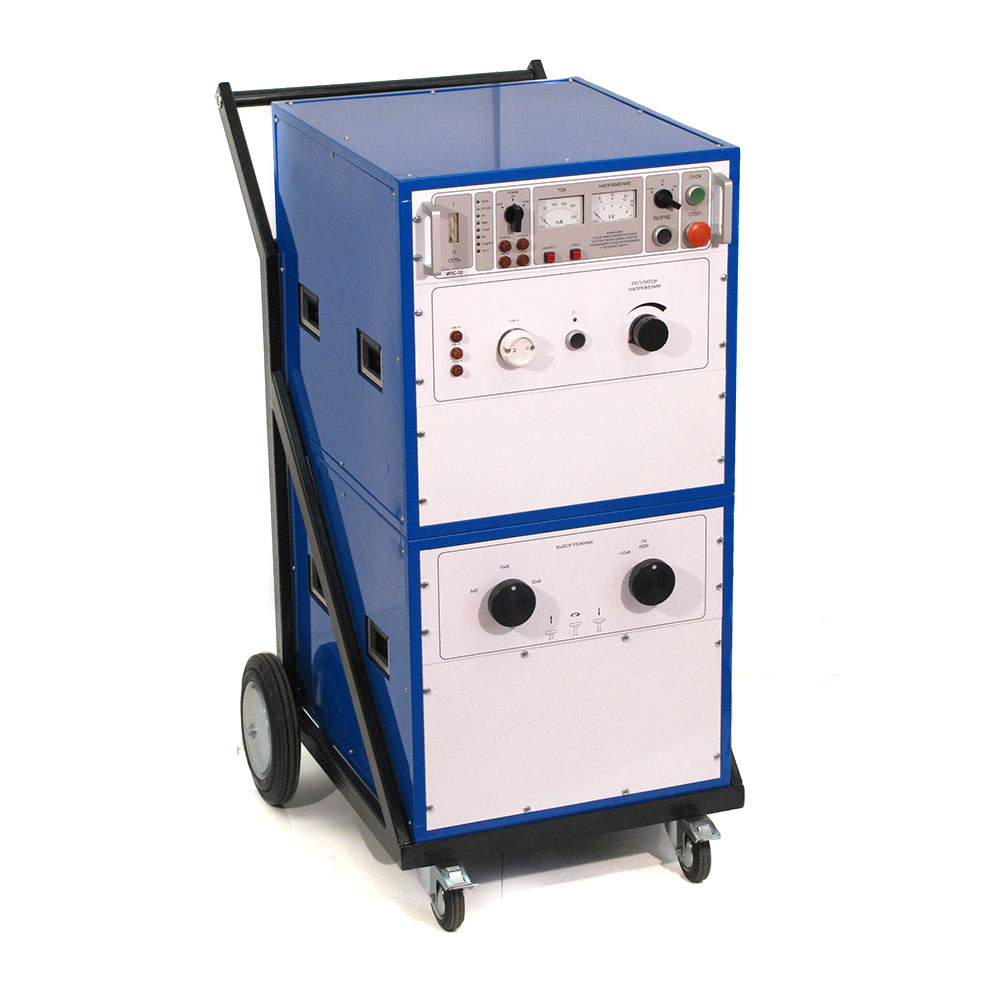

Система разделена на два блока, которые при работе устанавливаются один на другой.

Возможна стационарная установка в автомобилях типа УАЗ-3962.

Дополнительно система поисковая СП-32-2 может комплектоваться тележкой для удобства перемещения.

Назначение системы СП-32-2
- Определения величины пробивного напряжения силовых кабелей повышенным выпрямленным напряжением до 32 кВампл контролем тока утечки.
- Измерения расстояния до места повреждения импульсным методом с помощью рефлектометра РЕЙС-305.
- Измерения расстояния до места повреждения импульсно-дуговым методом с помощью рефлектометра РЕЙС-305 и встроенным блоком ИДМ-20М.
- Измерения расстояния до места повреждения волновым методом с помощью рефлектометра РЕЙС-305 и встроенного узла связи по току УТ.
- Измерения расстояния до места повреждения методом колебательного разряда с помощью рефлектометра РЕЙС-305 и встроенного узла связи по напряжению УН.
- Генерирования высоковольтных импульсов при поиске мест повреждения силовых кабелей акустическим методом с применением акустического датчика и приемника любого типа.

Комплектация

№	Наименование	Количество
1	Блок высоковольтной коммутации БВК СП-32-2 со встроенными пультом управления ПУ СП-32-2, узлом УН и узлом УТ	1 шт.
2	Блок высоковольтный БВ СП-32-2	1 шт.
3	Кабель питания 15 м	1 шт.
4	Кабель высоковольтный 15 м	1 шт.
5	Провод заземления 15 м	2 шт.
6	Паспорт	1 шт.
7	Тележка (дополнительная комплектация)	под заказ

Технические характеристики

Параметр	Значение
Напряжение питания	220 В / 50 Гц
Максимальная потребляемая мощность	3 кВА
Диапазоны регулировки выходного напряжения	0...8 кВ 0...16 кВ 0...32 кВ
Максимальны выходной постоянный ток в режиме "32 кВ"	80 мА
Максимальны выходной постоянный ток в режиме "16 кВ"	160 мА
Максимальны выходной постоянный ток в режиме "8 кВ"	240 мА
Максимальная запасаемая энергия	>=2000 Дж
Период следования импульсов в автоматическом режиме	3 сек. и 6 сек.
Масса и габаритные размеры блока высоковольтной коммутации БВК СП-32-2 со встроенным блоком управления БУ СП-32-2	70 кг, 520х730х590 мм
Масса и габаритные размеры блока высоковольтного БВ СП-32-2	110 кг, 520х665х520 мм
Масса и габариты тележки для СП-32-2	35 кг, 760х930х1300 мм
Максимальное время непрерывной работы	1 час
Габаритные размеры в рабочем состоянии	520х730х1050 мм
