Спектрометр с полным отражением GNR TX 2000

GNR TX 2000 — это мощный уникальный лабораторный рентгенофлуоресцентный спектрометр, использующий метод полного внешнего отражения (TXRF), позволяющий выполнять анализ элементов, находящихся даже в крайне малых количествах, вплоть до миллиардных долей (pg). Данный спектрометр полностью автоматический. Есть возможность выбрать до трех вариантов первичного излучения в ходе одного анализа. GNR TX 2000 является универсальным лабораторным спектрометром высочайшего класса.

Простая подготовка проб, определение элементов, находящихся даже в сверхнизких концентрациях, малое время проведения анализа, а также простая интерпретация результатов – все это делает данный спектрометр идеальным инструментом для анализа, как в лаборатории, так и прямо на производстве. Данный анализатор может дополнять или даже стать заменой такому распространенному в настоящее время методу анализа, как ICP-MS.

Основные преимущества GNR TX 2000:

  • переключение первичного излучения происходит автоматически (в стандартной комплектации MoKα, WLα/Lβ и тормозным излучением энергией 33 кэВ) с применением рентгеновской трубки с двойным Mo/W анодом и специализированного программного обеспечения;
  • многослойный монохроматор с эффективностью в восемьдесят процентов позволяет выбирать требуемый диапазон излучения;
  • энергодисперсионный кремниево-литиевый (Si-Li) детектор высочайшего разрешения < 137 эВ (по линии Kα Mn) с тончайшим окном из бериллия, стойкого к коррозии;
  • минимально возможное расстояние между образцом и детектором (детектор расположен на оси, перпендикулярной плоскости поверхности исследуемого образца); в таком положении детектор целиком защищен от попадания на него первичного пучка;
  • анализ элементов, находящихся даже в крайне малых количествах, вплоть до миллиардных долей (pg);
  • возможность установить гелиевую продувку для улучшения предела обнаружения легких элементов;
  • автоматический датчик проб на 12 образцов;
  • полная автоматизация; все настройки проводятся при помощи встроенного программного обеспечения;
  • программное обеспечение позволяет управлять параметрами спектрометра и обработкой данных; несколько типов коррекции фона; метод наименьших квадратов Marquardt, позволяющий вычислять площади пиков; поиск в автоматическом и ручном режиме; количественный анализ с использованием внутреннего стандарта; ручная и автоматическая калибровка по энергии; использование теоретических и экспериментальных кривых чувствительности.

Особенности метода

Метод полного внешнего отражения (TXRF) базируется на одних принципах, что и рентгенофлуоресцентный энергодисперсионный анализ (EDX), но есть одно важное отличие. В TXRF угол падения рентгеновского луча скользящий и составляет несколько миллирадиан, а в EDX угол падения луча составляет 45°. Это позволяет добиться полного отражения луча, т.е. он не поглощается материалом подложки образца. В сочетании с крайне малой толщиной исследуемого образца происходит значительное снижение фонового шума, а рассеяние первичного пучка минимизируется.

В методе TXRF используется небольшое количество жидкого образца (приблизительно 5—100 µL), которая помещается на специальную подложку. Твердые образцы перед проведением анализа растворяют в специальном растворителе, затем растворитель выпаривается, а на подложке остается тончайшая пленка, толщиной всего несколько нанометров. Благодаря этому практически устраняются рассеяние и матричные эффекты.

Преимущества метода TXRF:

  • использование одного внутреннего стандарта;
  • отсутствие матричных эффектов;
  • калибровка не зависит от матрицы образца;
  • возможность проводить одновременный анализ очень низких концентраций;
  • несколько видов образцов для анализа;
  • минимальное возможное количество образца составляет5 µL;
  • уникальный метод микроанализа для жидких- и твердых образцов;
  • отличные пределы определения (ppt или pg) от натрия до урана;
  • широчайший динамический диапазон: от ppt до процентов;
  • возможность анализа образцов без подготовки пробы;
  • метод не разрушает образец;
  • малые затраты на содержание.

Сферы применения TXRF:

  • в экологии может применяться для исследования воды, осадков, пыли и аэрозолей;
  • в медицине данный аппарат можно применять для выявления токсических элементов в биологических тканях и жидкостях;
  • в криминалистике можно применять для проведения анализа веществ, находящихся в очень малых количествах;
  • в химической отрасли для проверки чистоты химических реактивов;
  • в нефтегазовой отрасли для контроля качества нефтепродуктов;
  • пигменты: краски, порошки, чернила;
  • в производстве полупроводников при VPD;
  • в атомной промышленности для исследований радиоактивных элементов.

Пример сверхнизких пределов определения.

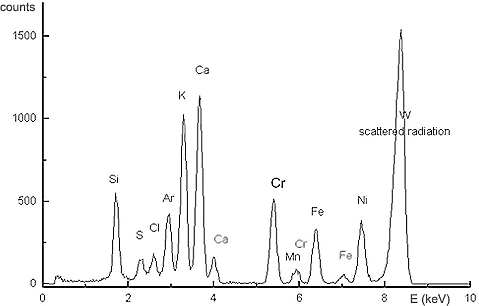

Ниже приведен пример спектра дистилированной воды содержащей 24.5 ppb хрома (Cr). Время съемки 500 секунд, излучение W анода с параметрами рентгеновской трубки 40 кВ 30 мА. Достижимый для данного образца предел определение составляет 35 ppt (что соответствует 3.5 µL).

Спектрометр с полным отражением GNR TX 2000

Особенности метода.

Спектрометр с полным отражением GNR TX 2000

Метод полного внешнего отражения (TXRF) основан на тех же принципах, что и рентгенофлуоресцентного энергодисперсионного анализа (EDX), за исключением одного важного отличия. В EDX рентгеновское излучение падает на образец под углом в 45°, а в методе TXRF используется скользящий угол падения первичного излучения в несколько миллирадиан. Благодаря этому первичный пучок полностью отражается и не поглощается подложкой образца. В сочетании с очень малой толщиной образца это приводит к минимизации рассеяния первичного пучка и значительному снижению фонового шума.

Спектрометр с полным отражением GNR TX 2000

В методe TXRF небольшая аликвота жидкого образца (обычно 5—100 µL) помещается на подложку. Твердые образцы предварительно растворяется в подходящем растворителе. После выпаривания на подложке образуется тонкая пленка, толщиной несколько нанометров. Таким образом устраняется не только значительная часть рассеянного излучения, но и матричные эффекты. Применения одного внутреннего стандарта значительно упрощает проведение количественно анализа.

Сравнение пределов определения методов TXRF и ICP-MS.

Ниже приведены результаты сравнения пределов определения TXRF спектрометра GNR TX 2000 и типичных пределов определения ICP-MS:Спектрометр с полным отражением GNR TX 2000

Сравнение параметров различных методов анализа:

Особенности ICP-MS TXRF INAA
Образец:
Объем или масса 2-5 mL 5-100 µL 10-200 mg
Поготовка твердых образцов растворение и суспензия растворение и суспензия нет
Доля в аликвоте < 0.4% < 1% любая
Разведение кислот 1:100 нет нет
Сохранение пробы нет да да
Анализ элементов:
Пределы определения превосходные очень хорошие очень хорошие
Неопределяемые элементы H, C, N, O, F, P, S Z < 11 Z < 9; Tl, Pb, Bi
Спектральные влияния некоторые мало мало
Определение изотопов да нет нет
Измерение:
Калибровка несколько внутренних и внешних стандартов один внутренний стандарт несколько фольг чистых элементов
Матричные эффекты сильные нет нет
Эффект памяти да нет нет
Времязатраты на анализ < 3 min < 20 min 20 min—30 days
Затраты:
Оборудование Ar-плазма + квадруполь MS XRF спектрометр с полным отраженеием ядерный реактор + γ-спектрометр
Капитальные вложения средние средние очень высокие
Затраты на содержание высокие низкие высокие
Обслуживание частое редкое редкое

Характеристики.

Рентгеновский генератор: напряжение: 10—60 кВ; ток: 10—60 мА; мощность 3 кВт.
Выходная стабильность генератора: < 0.01% (на 10% колебаний питания).
Рентгеновская трубка: двойной Mo/W анод (стандартная комплектация);
фокус: 0.4 х 12 мм,
максимальная мощность: 2.5 кВт.
Многослойный монохроматор: Si/W монохроматор высокой эффективности — 80% (MoKα/WLα/Lβ).
Автоматический сменщик образцов: 12 позиционный.
Детектор: энергодисперсионный полупроводниковый Si-Li детектор;
площадь: 20 мм2 (опционально до 80 мм2);
толщина: 3.5 мм;
разрешение < 137 эВ (по линии Kα Mn);
скорость счета: > 10 тыс. импульсов в секунду.
Программное обеспечение: управление параметрами спектрометра и обработка данных, включая метод наименьших квадратов Marquardt для вычисления площади пиков, автоматический и ручной режимы поиска, автоматическая и ручная калибровка по энергии, количественный анализ с использованием внутреннего стандарта, использование теоретических и экспериментальных кривых чувствительности, несколько типов коррекции фона.
Питание: 220 В, максимальный ток 40А, 5.5 кВт.
Габариты: 55 х 170 х 75 см.
Вес: 185 кг.
