Стандартный образец СО-2

В наличии

11 468 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Материал	сталь марки 20 или сталь марки 3 по ГОСТ 14637
  Скорость ультразвука	5900±59
  Время распространения ультразвуковых колебаний	20±1

• Описание

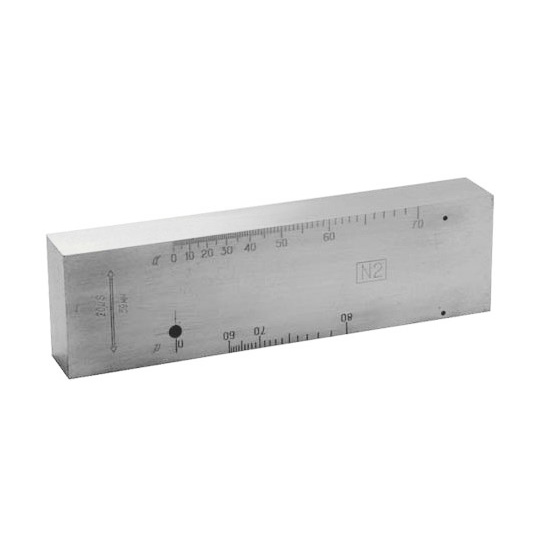

  Для настройки ультразвуковых дефектоскопов применяют стандартный образец СО-2. Представляет собой стальной брусок с двумя зарубками, имеющими размер, аналогичный максимально допустимому размеру дефектов изделий, которые подвергаются проверке прибором для ультразвукового контроля. Зарубки расположены с двух сторон, чтобы с любой из них можно было проверить наличие ультразвукового сигнала, отражающегося от стенки образца или проходящего напрямую к искусственному дефекту. На образец также нанесена разметка, в соответствии с которой можно проводить настройку угла ввода.

  Стандартный образец СО-2 помогает определить и настроить условную или предельную чувствительность, погрешность показаний прибора, коэффициент преобразования, мертвую зону и угол падения луча. Требования к изделию регламентированы ГОСТ 14637 и ГОСТ 14782. Скорость распространения ультразвуковых волн в образце должна составлять не менее 5900 м/с.

  Образец применяется для настройки точных приборов и относится к средствам измерений. Использовать его можно после поверки в метрологической службе, которая удостоверяется соответствующим свидетельством. Свидетельство входит в комплект поставки стандартного образца СО-2.

  Шкала на боковой части образца для определения угла ввода луча наносится по формуле l=Htgα. l обозначает длину от нуля до метки, соответствующей искомой величине, H — глубину, на которой расположен искусственный отражатель, α — значение угла ввода.

  Стандартный образец СО-2 применяют при контроле ультразвуковым дефектоскопом изделий из малоуглеродистой и низколегированной сталей для определения:

  • условной чувствительности;
  • мертвой зоны;
  • погрешности глубиномера;
  • угла ввода луча;
  • ширины основного лепестка диаграммы направленности;
  • импульсного коэффициента преобразования;
  • предельной чувствительности.

• Комплектация

  • Образец СО-2
  • Паспорт
  • Свидетельство о поверке

  Производитель оставляет за собой право изменить комплект поставки.
