Тепловизионный комплекс Термовед 221 МТ греющий кабель

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель:

  Техноас, Россия

  Тепловизионный комплекс Термовед 221 МТ греющий кабель - это универсальный комплект для определения места повреждения электрического нагревательного кабеля в системах теплого пола и нагревательного кабеля в трубопроводах. Визуализация пролегания кабеля, трубопровода системы отопления, а также места повреждения тепловизионным способом.

  Тепловизионный комплекс Термовед 221 МТ греющий кабель выполняет функции

  • Измерителя сопротивления изоляции.
  • Формирователя проводящего канала («прожиг»).
  • Генератора для трассировки кабеля.
  • Тепловизора.

  Комплект позволяет проводить трассировку кабеля в теплых полах, и находить все виды неисправностей: обрыв кабеля, короткое замыкание жил кабеля и понижение сопротивления изоляции жилы кабеля относительно экрана. Работает с нагревающими кабелями любого диаметра.

  Особенности тепловизионного комплекса Термовед 221 МТ греющий кабель

  • Определение характера неисправности (обрыв кабеля, короткое замыкание и понижение изоляции) путем одновременного измерения трех сопротивлений: ЖИЛА1-ЖИЛА2, ЖИЛА1-ЭКРАН, ЖИЛА2-ЭКРАН.
  • Формирование устойчивого проводящего канала в месте неисправности с помощью высокого напряжения (до 5600 В).
  • Три алгоритма формирования проводящего канала высоким напряжением для различных типов нагревательного кабеля.
  • Формирование сигнала частотой 2 кГц для трассировки кабеля приемником дефектоискателем.
  • Четыре уровня выходного сигнала генератора в режиме трассировки кабеля.
  • Визуальная трассировка кабеля и места нахождения повреждения.

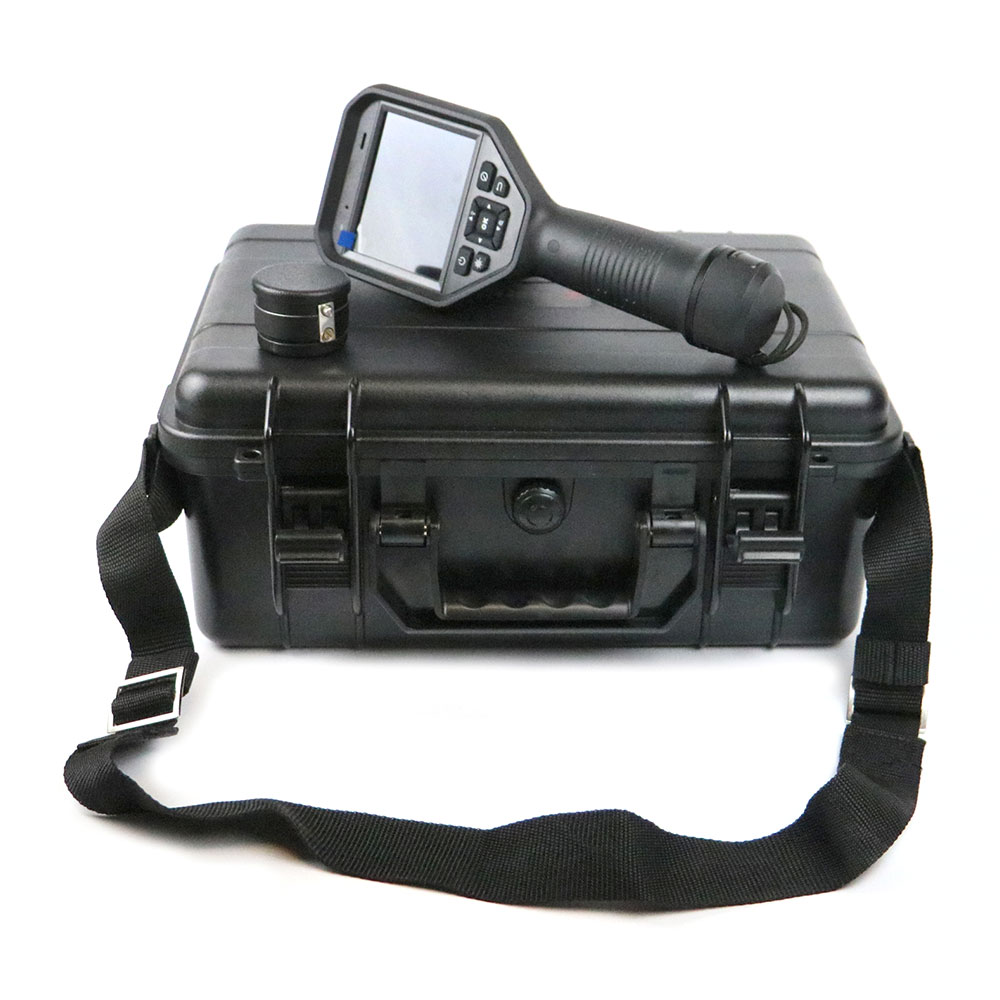

  Обеспечивает высококачественную термографию по доступной цене и может работать даже в сложных условиях эксплуатации. Тепловизор поставляется в комплекте с кейсом для удобной транспортировки, так что этот прибор всегда будет у вас под рукой.

  Область применения тепловизионного комплекса Термовед 221 МТ греющий кабель

  Профессиональный прибор, который ориентирован на решение самых важных задач для повседневной работы специалиста, удобный в эксплуатации и оптимизированный для быстрой и эффективной работы.

  Локализация утечек, выявление перегревающихся соединений, точное обнаружение тепловых мостиков или дефектов ограждающих конструкций.

  Оптимален для применения при ежедневном техническом обслуживании и монтажных работах в строительстве и промышленности. Он обеспечивает быстрый и надежный контроль качества производства.

  Описание тепловизионного комплекса Термовед 221 МТ греющий кабель

  Тепловизионный комплекс Термовед 221 МТ греющий кабель - это в первую очередь прибор для прожига греющего кабеля, и только прожиг позволяет находить в системах теплых полов повреждения типа "Обрыв". А в комплексе с тепловизором поиск становится совсем наглядным. Причем если используется тепловизор, то жечь до образования угольного мостика в месте повреждения становится необязательным. Все отлично видно на термограммах во время проведения прожига.

  Прожиговая установка работает в автоматическом режиме:

  1. Измеряет сопротивление изоляции и если оно не достаточно низкое для трассировки КЗ, то включается 1 режим прожига - щадящий.
  2. После того как прибор отработает первый режим, он автоматически снова измеряет изоляцию и если она снизилась достаточно, то прибор предлагает включить встроенный трассопоисковый генератор.
  3. Если нет, то происходит прожиг в режиме 2, уже более мощный. После него опять измеряется изоляция, и происходит либо переход к трассопоиску, либо прибор переходит в 3 режим прожига - самый мощный.

• Комплектация

  №	Наименование	Количество
  1	Блок «комбинированный»	1 шт.
  2	Приемник дефектоискатель (опция)	1 шт.
  3	Инфакрасная камера	1 шт.
  4	Светофильтр ТВ601	1 шт.
  5	Блок питания	1 шт.
  6	Кабель USB	1 шт.
  7	Аккумуляторная батарея	1 шт.
  8	Ремень	1 шт.
  9	Упаковка	1 шт.
  10	Руководство пользователя на CD-диске	1 шт.
  11	Программа обработки термограмм на компьютере	1 шт.
  12	Сумка для переноски	1 шт.

• Технические характеристики

  Технические характеристики блока «комбинированного»

  • Напряжение пробоя изоляции: 1200...5600 (в зависимости от нагрузки и режима).
  • Диапазон измеряемых сопротивлений: 1.0 Ом...2.0 МОм.
  • Частота генератора тестового сигнала: 2000 Гц.
  • Выходная мощность генератора: до 20 Ватт (в зависимости от нагрузки).
  • Напряжения питания блока «комбинированного»: ~220 В 50 Гц.
  • Максимальное потребление блока «комбинированного»: не более 1000 Ватт.
  • Габаритные размеры: 420х210х460 мм.
  • Масса: не более 22 кг.

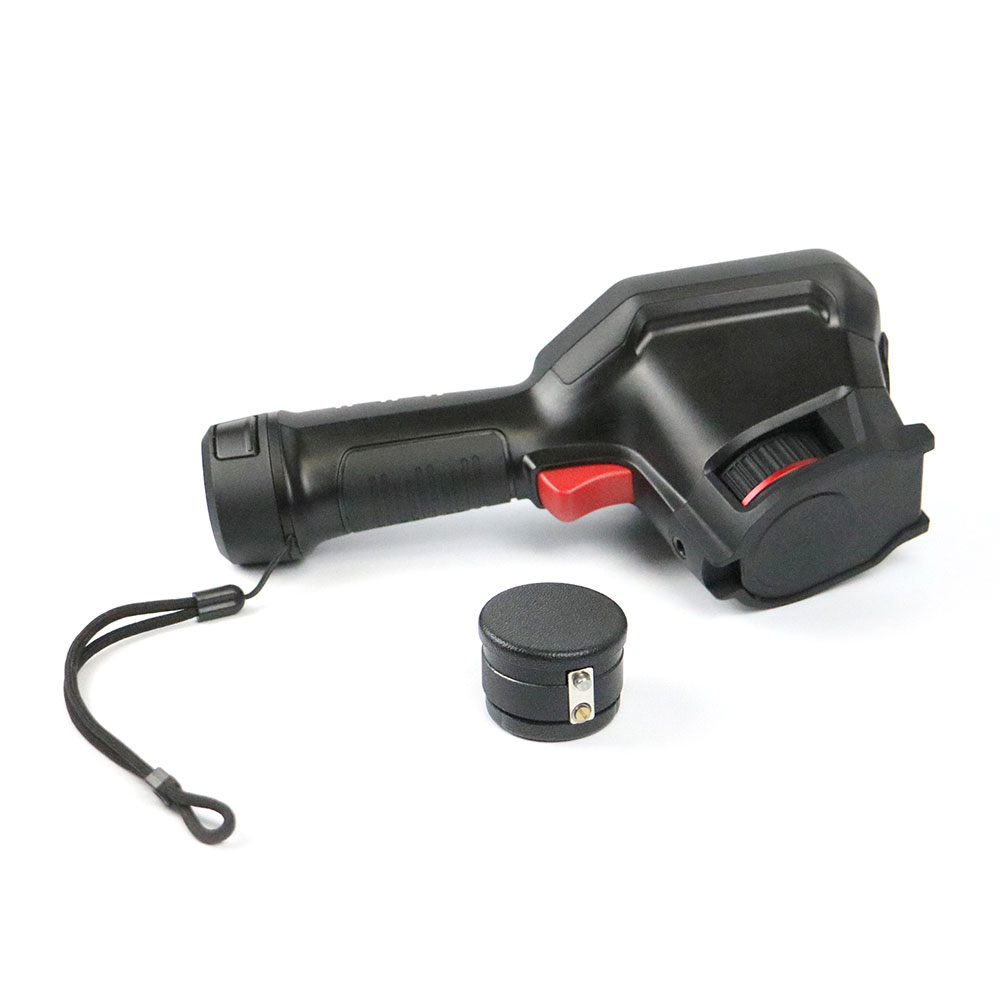

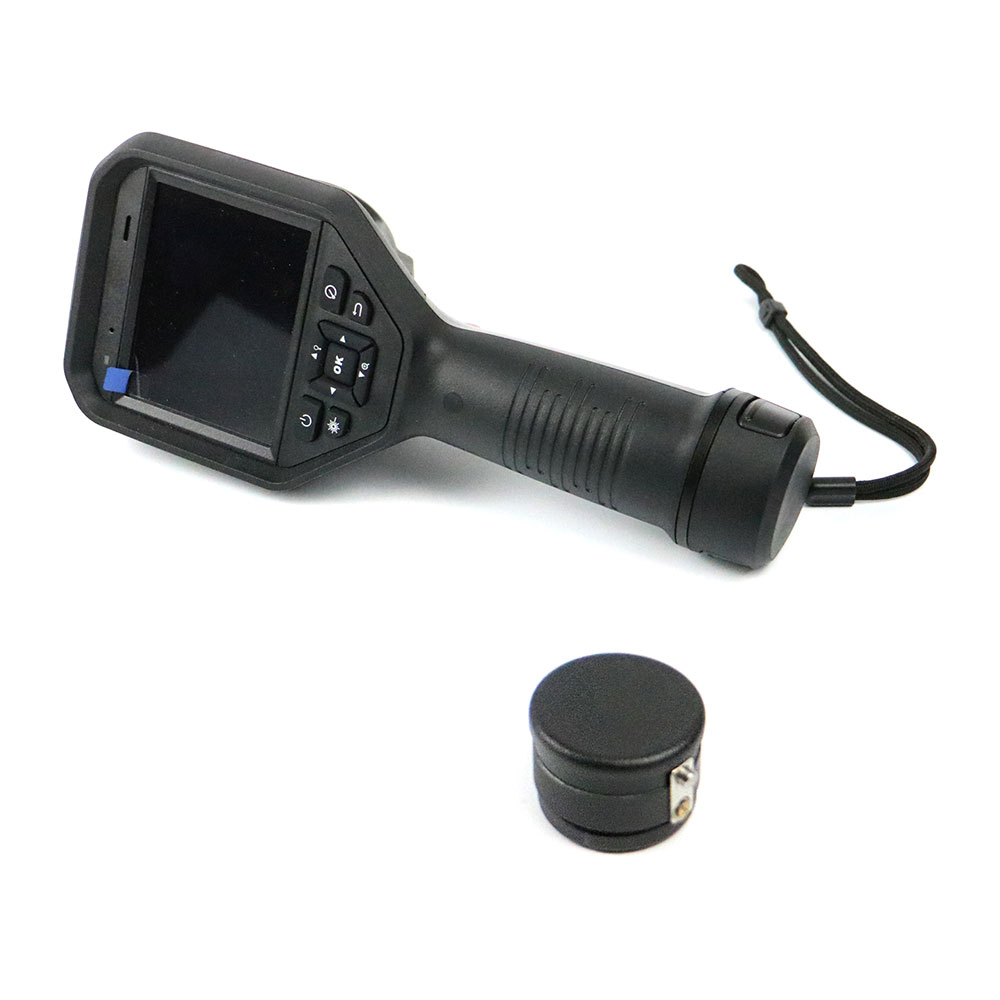

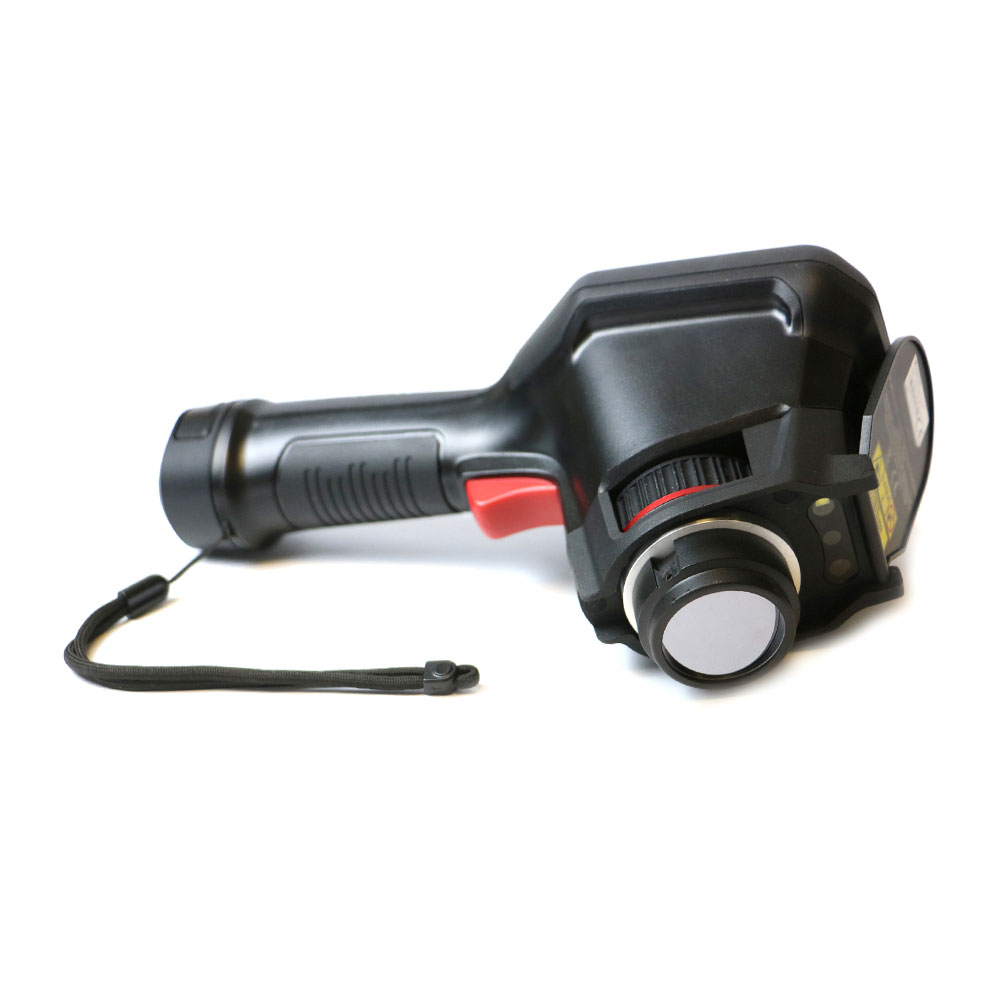

  Характеристики тепловизионной камеры

  • Диапазон контролируемых температур: от -20°С до +600°С.
  • Визуализация разницы температур: от 0,12°C.
  • Позволяет видеть дефекты технологического оборудования и ограждающих конструкций зданий, состояние оборудования котельных, электрооборудования.
  • Качество изображения: 19200 точек.
  • Разрешение детектора: 160x120 пикселей.
  • Рабочие температуры: от -15°С до +40°С.
  • Температурная чувствительность: ≤ 0,04°С.
  • Погрешность измерения температуры: не более ±2°С или 2%.
  • Автоматическое распознавание: хол./гор. точки.
  • Размер дисплея: 2,4 дюйма.

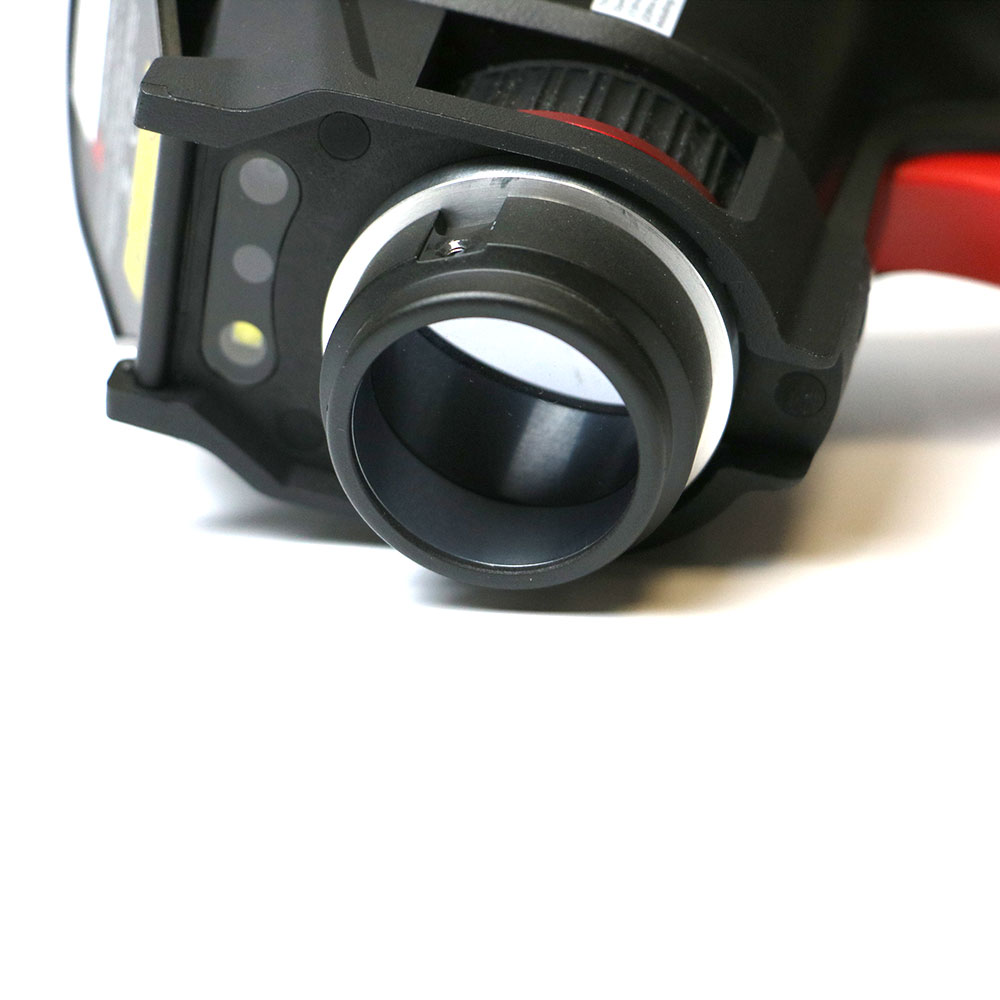

  • Угол зрения объектива: 37,2°x50°.
  • Сохранение термограммы: формат JPEG.
