Описание
| Производитель: | Metrel, Словения |
| Гарантия | 3 года |
| Номер в реестре СИ: | 59619-15 |

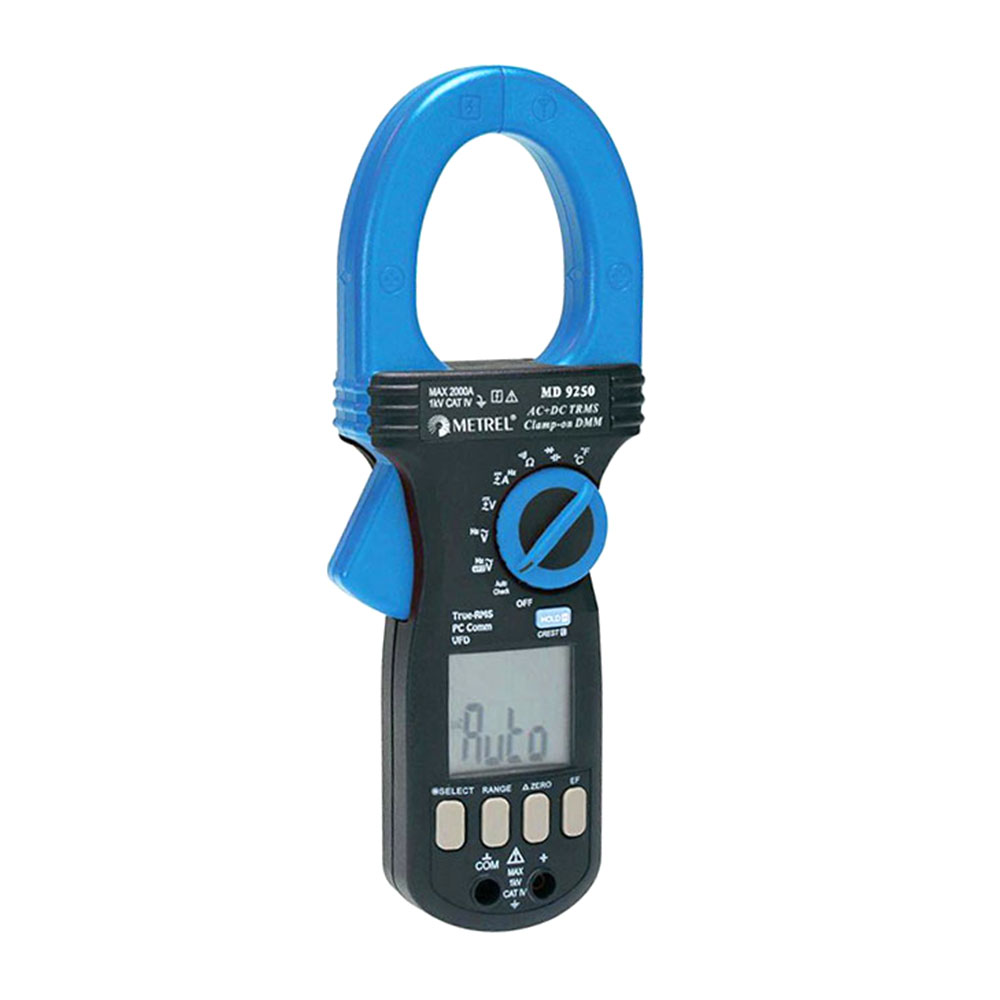

MD 9250 – это высококачественные токоизмерительные клещи, специально разработанные для работы одной рукой. Клещи MD 9250 предназначены для измерений на проводниках сечением до 55 мм.
К особенностям прибора относятся высокая точность, быстрый сбор и передача данных, бесконтактное обнаружение напряжения и функция автопроверки.
Функции клещей MD 9250
- Измерение напряжения постоянного и переменного тока.
- Измерение постоянного и переменного тока (до 2000 А).
- Измерение емкости.
- Измерение сопротивления.
- Проверка диодов.
- Измерение частоты.
- Обнаружение электрического поля.
- Проверка цепи на обрыв (звуковая сигнализация).
- Измерение температуры.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Токоизмерительные клещи MD 9250 | 1 шт. |
| 2 | Испытательный проводник с датчиком | 2 шт. |
| 3 | Термоэлектрический зонд типа К | 1 шт. |
| 4 | Сумка | 1 шт. |
| 5 | Батарея 1,5 В, тип ААА | 2 шт. |
| 6 | Инструкция по эксплуатации | 1 шт. |
Технические характеристики
| Постоянное напряжение | ||
|---|---|---|
| Диапазон | Погрешность | |
| 6,000 В, 60,00 В 600,0 В и 1000 В | ±(0,5% + 5 разрядов) | |
| AutoCheckTM_ DCV | ||
| Диапазон | Погрешность | |
| 6,000 В, 60,00 В 600,0 В и 1000 В | ±(1,3% + 5 разрядов) | |
| Переменное напряжение | ||
| Диапазон | Погрешность | |
| 50…400 Гц: | ||
| 6,000 В, 60,00 В 600,0 В и 1000 В | ±(1,2% + 5 разрядов) | |
| Переменное + постоянное напряжение | ||
| Диапазон | Погрешность | |
| Пост. ток, 50…400 Гц: | ||
| 6,000 В, 60,00 В 600,0 В и 1000 В | ±(1,4% + 7 разрядов) | |
| Режим AutoCheck_ACV | ||
| Диапазон | Погрешность | |
| 50…60 Гц: | ||
| 6,000 В, 60,00 В 600,0 В и 1000 В | ±(1,5% + 5 разрядов) | |
| Режим VFD_ACV (с фильтром нижних частот) | ||
| Диапазон | Погрешность | |
| 10…20 Гц: | ||
| 6,000 В, 60,00 В 600,0 В и 1000 В | ±(4% + 80 разрядов) | |
| 20…200 Гц: | ||
| 6,000 В, 60,00 В 600,0 В и 1000 В | ±(2% + 60 разрядов) | |
| 200…400 Гц: | ||
| 6,000 В, 60,00 В 600,0 В и 1000 В | ±(7% + 80 разрядов) | |
| Режим Ohm и AutoCheckTM_Ohm | ||
| Диапазон | Погрешность | |
| 600,0 Ом, 6,000 кОм, 60,00 кОм | ±(0,5% + 5 разрядов) | |
| 600,0 кОм | ±(0,8% + 5 разрядов) | |
| 6,000 МОм | ±(1,2% + 5 разрядов) | |
| 40,00 МОм | ±(2,3% + 5 разрядов) | |
| Электрическая емкость | ||
| Диапазон | Погрешность | |
| 60,00 нФ, 600,0 нФ, 6,000 мкФ | ±(2,0% + 5 разрядов) | |
| 60,00 мкФ,600,0 мкФ | ±(3,5% + 5 разрядов) 2) | |
| 2000 мкФ | ±(4,0 % + 5 разрядов) 2) | |
| Проверка диодов | ||
| Диапазон | Погрешность | |
| 1,000 В | ±(1,0 % + 3 разряда) | |
| Постоянный ток (токоизмерительные клещи) | ||
| Диапазон | Погрешность | |
| 200,0 А | ±(2,0% + 5 разрядов) | |
| 0…500 А | ±(2,0% + 5 разрядов) | |
| 500…2000 А | ±(3,0% + 5 разрядов) | |
| Переменный ток (токоизмерительные клещи) | ||
| Диапазон | Погрешность | |
| 50…60 Гц: | ||
| 200,0 А | ±(2,0% + 5 разрядов) | |
| 0…500 А | ±(2,5% + 5 разрядов) | |
| 500…2000 А | ±(3,0% + 5 разрядов) | |
| 40…50 Гц и 60…400 Гц: | ||
| 200,0 А | ±(2,0% + 5 разрядов) | |
| 0…500 А | ±(3 % + 5 разрядов) | |
| 500…1000 А | ±(3,5% + 5 разрядов) | |
| 1000…2000 А | индикативная | |
| Постоянный и переменный ток (токоизмерительные клещи) | ||
| Диапазон | Погрешность | |
| Пост. ток, 50…60 Гц: | ||
| 200,0 А, 2000 А | ±(3,0% + 8 разрядов) | |
| 40…50 Гц и 60…400 Гц: | ||
| 200,0 А | ±(3,5% + 8 разрядов) | |
| 0…1000 А | ±(3,5% + 8 разрядов) | |
| 1000…2000 А | индикативная | |
| Температура | ||
| Диапазон | Погрешность | |
| -50…1000 °С | ±(0,3% + 4 разряда) | |
| -58…1832 °F | ±(0,3% + 6 разрядов) | |
| Частота (Гц) | ||
| Диапазон | Чувствительность (среднеквадратичное значение синусоидального сигнала) | Диапазон |
| 6 В | 2 В | 40…1999 Гц |
| 60 В | 20 В | 40…1999 Гц |
| 600 В | 100 В | 40…1999 Гц |
| 1000 В | 600 В | 40…1999 Гц |
| 200 А | 10 А | 20…400 Гц |
| 2000 А | 40 А | 20…400 Гц |
| VFD 6 В | 1…2 В | 10…400 Гц |
| VFD 60 В | 6…20 В | 10…400 Гц |
| VFD 600 В | 60…200 В | 10…400 Гц |
| Бесконтактное обнаружение электрического поля | ||
| Типовое напряжение | Гистограммная индикация | |
| 20 В (допуск: 10…36 В) | — | |
| 55 В (допуск: 23…85 В) | — — — | |
