Успех АГ-309.60Н — трассоискатель

В наличии

Трассопоисковый комплект предназначен для обнаружения подземных кабельных линий, металлических трубопроводов и других токопроводящих коммуникаций.

Приемник автоматически определяет глубину залегания до 10 м и ток в линии, а генератор обеспечивает трассировку на расстояние до 10 км. Подключение к коммуникации возможно контактным и бесконтактным способом.

Задать вопрос
Поделиться

Технические характеристики

Диапазон частот	0,04…8 кГц, 0,5, 1, 1024, 2, 512, 8…40 кГц, 8192
Питание	4…7 В (4 элемента тип «С»)
Время непрерывной работы	20
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q)	100
Максимальный коэффициент усиления электрического тракта	100 дБ
Количество встроенных датчиков	4
Определение глубины залегания трассы	автоматически в режиме «Трасса» 0…10 м
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	автоматически в режиме «Трасса» 0,001…9,99 А
Точность измерения тока принимаемого сигнала	±5%
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…+60°С / -30…+60°С
Степень защиты корпуса	IP54
Максимальное выходное напряжение с добавлением внешнего аккумулятора 12/24 В	330
Максимальное выходное напряжение при питании от сетевого блока	140
Допустимое сопротивление нагрузки	любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля
Встроенный аккумуляторный комплект	два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM) с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач
Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15 В, выходной ток до 6,7 А
Выходной усилитель мощности	импульсный, технология CLASS D(BD), КПД > 80%
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС
Класс климатической защиты	IP65
Максимальная мощность, подводимая к «рамке»	10 Вт
Модуль полного комплексного сопротивления на частоте 8192 Гц	36 Ом
Тип корпуса	пластмассовый, герметичный

Описание

Трассопоисковый комплект для поиска подземных коммуникаций: кабельных линий, металлических трубопроводов и других коммуникаций из токопроводящих материалов.

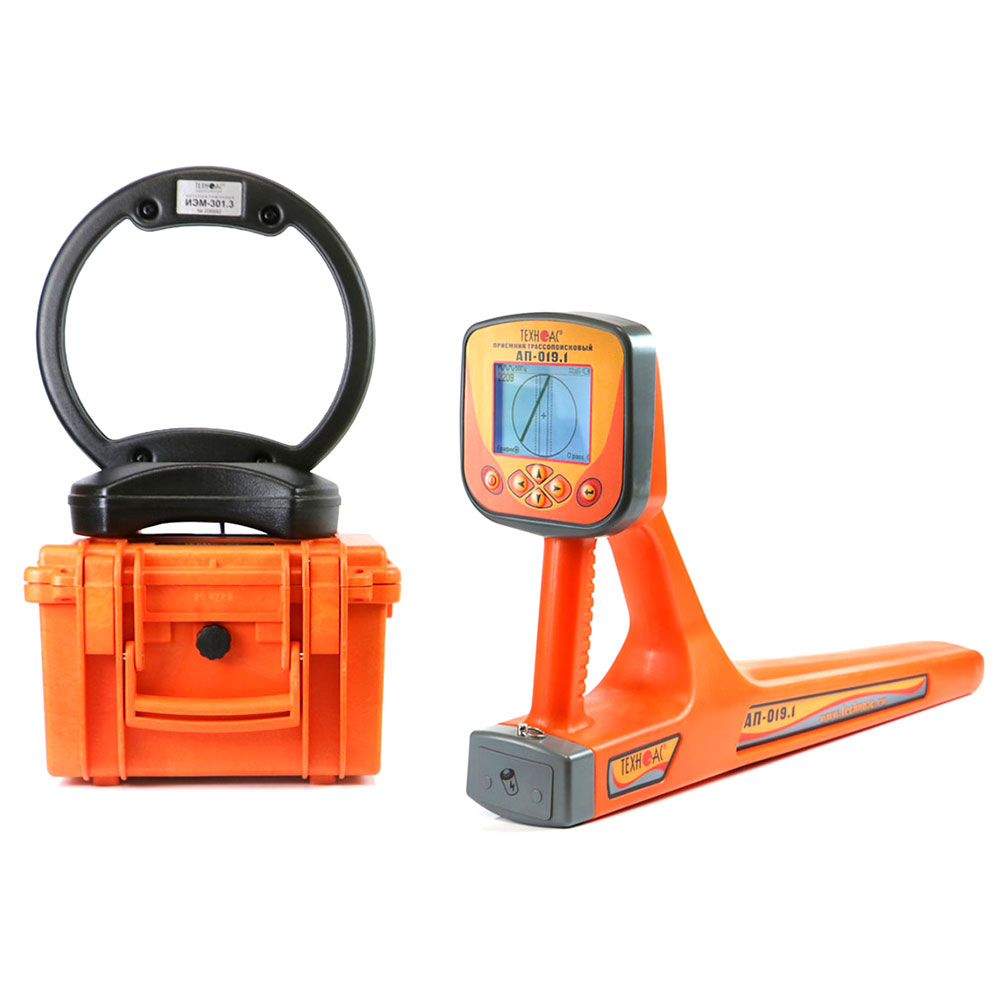

В составе комплекта приемник-моноблок с большим ЖК-дисплеем, на который выводится изображение трассы. Приемник автоматически рассчитывает глубину залегания коммуникации до 10 м и величину тока в линии. Генератор имеет мощность до 180 Вт и дальность работы до 10 км.

Подключение к искомой трассе возможно контактным и бесконтактным способом.

Функциональные возможности приемника АП-019.1 в различных режимах работы.

Режим «Трасса». Основной режим для трассировки. На индикаторе отображаются положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск происходит в полуавтоматическом режиме.

Режим «График». Вместе с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим удобен при слабом уровне сигнала или искаженном электромагнитном поле.

Режим «График+». Позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

Режим «Минимум максимум». По графикам изменения уровня сигнала позволяет точно локализовать коммуникацию и находить центры нескольких расположенных близко друг к другу коммуникаций.

Режимы «Относительное расстояние до коммуникации». Используются для определения глубины залегания нескольких коммуникаций, расположенных близко друг к другу.

Режим «2-частоты». Реализована опция «свой-чужой»; также можно провести диагностику состояния кабелей и изоляции трубопроводов с применением внешнего генератора.
Применение
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
Рекомендуемые области применения.
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Особенности
Приемник АП-019.1
- Современный цифровой трассопоисковый приемник-моноблок.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Варианты отображения информации: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты».
- Дополнительные функции при подключении внешних датчиков.
- Рабочие частоты: 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, широкая полоса 40…8000 Гц, радио 8…40 кГц.
- Меню на русском и английском языках.

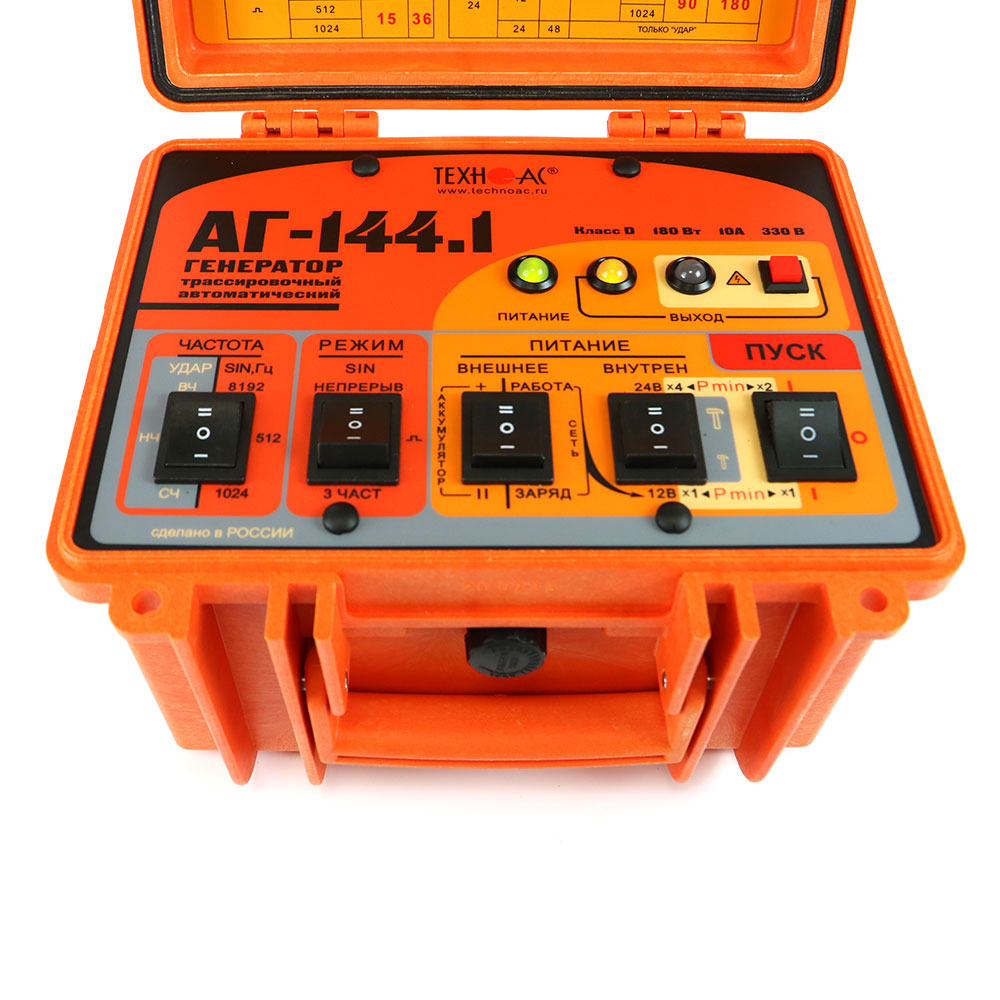

Генератор АГ-144.1
- Выбор мощности генератора в зависимости от решаемых задач: от 7,5 до 180 Вт.
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений и автоматическое повторное согласование.
- Длительное время непрерывной работы от собственного аккумулятора.
Комплектация
- Трассопоисковый приемник АП-019.1 — 1 шт.
- Генератор АГ-144.1 — 1 шт.
- Индукционная антенна ИЭМ-301.3 — 1 шт.
- Источник питания ENP-120-12 — 1 шт.
- Кабель АГ144.02.020 — 1 шт.
- Кабель AG144.02.060 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Батарейки — 4 шт.
- Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) — 1 шт.
- Сумка для генератора АГ-144.1 (чехол 53187) — 1 шт.
- Сумка для приемника (чехол 53212) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация: комплект аккумуляторов и зарядное устройство для приемника АП-019.
Гарантия

Гарантия производителя: 24 месяца.
