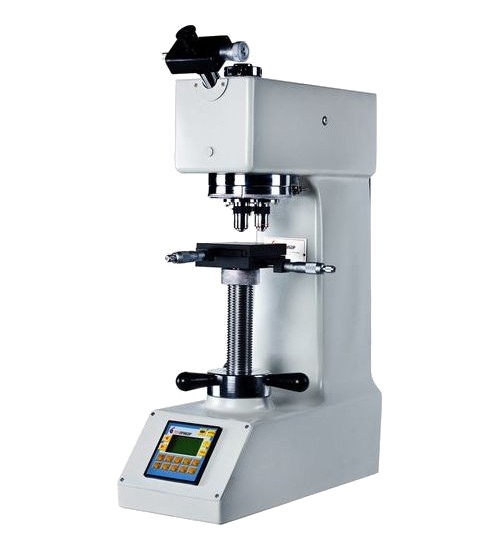

Стационарный твердомер ТВМ 1000

В наличии

Описание

Производитель:	Россия
Гарантия:	1 год
Номер реестра СИ:	50393-12 до 09.07.2017г.

Твердомер ТВМ 1000 предназначен для измерения твердости металлов и сплавов по методу Микро-Виккерса, работы в лабораториях научно-исследовательских институтов с температурой окружающего воздуха от +10 до +35 °С, относительной влажностью от 50 до 80%.

Особенности

Расстояние от вершины испытательного наконечника до рабочей плоскости регулируемое: от 0 до 130 мм.
Расстояние от оси испытательного наконечника до стенки корпуса, ограничивающей размер испытуемого изделия 130 мм.
Электромеханическая система обеспечивает плавное приложение основной нагрузки в течение 2–8 с.
Цена деления шкалы отсчетного устройства — цифрового электронного блока, при измерении твердости по методу Виккерса равна 0,1 единиц твердости.
Цена деления шкалы измерительного устройства ОП2 для измерения диагонали отпечатка при измерении твердости по методу Виккерса — 0,548 мкм (при использовании ОБ10, с 140 кратным увеличением).
Цена деления шкалы измерительного устройства ОП2 для измерения диагонали отпечатка при измерении твердости по методу Виккерса — 0,225 мкм (при использовании ОБ25, с 360 кратным увеличением).
Питание — 220 В 50 Гц 1.8.
Потребляемая мощность прибора не более 80 Вт.
Габаритные размеры:
- длина 500 мм;
- ширина 300 мм;
- высота 750 мм.
Масса прибора — 68 кг.
Сведения о содержании драгоценных материалов:
масса алмаза в каратах указана в паспорте на алмазный наконечник.
Полный средний срок службы прибора не менее 10 лет.
Прибор позволяет справочно оценивать твердость по шкалам Бринелля в соответствие со значениями указанными в таблице 2.

Шкала твердости	Нагрузка, Н	Вид индентора	Диапазон измерения, Н BW
HBW 1/10	98,07	Шарик Ø 1 мм	32 — 200
HBW 1/5	49,03	Шарик Ø 1 мм	16 — 100
HBW 1/1	9,8	Шарик Ø 1 мм	3 — 20

Прибор позволяет справочно оценивать твердость по шкале Виккерса, HV: в диапазоне от 14 до 50 в диапазоне от 1500 до 3000.

Комплектация

Комплектность поставки прибора обеспечивается в объеме, необходимом для его монтажа и сдачи в эксплуатацию в соответствии с рабочей документацией и условиями заказа.
В комплект поставки изделия входит эксплуатационные документы (Руководство по эксплуатации), соответствующие требованиям ГОСТ 2.601.
Комплектность поставки прибора обеспечивается в соответствии с таблицей 3.

Обозначение документа	Наименование и условное обозначение	Количество	Примечание
ТВМ1000	Прибор	1 шт.
СК1	Стол координатный	1 шт.
ОП2	Оптическая система	1 шт.
Сменные части
СТ1	Призматический стол для испытаний Ø 39 угол 90 °	1 шт.
ТС1	Тиски для испытаний мини-габаритных деталей	1 шт.
ГОСТ 9377–81	Наконечник НК Виккерс	1 шт.	В футляре
ОБ5	10х объектив	1 шт.	В футляре
ОБ10	25х объектив	1 шт.	В футляре
Принадлежности
ГОСТ 9031-75	Меры твердости образцовые 2-го разряда МТВ (200±50) HV5	1 шт.
ГОСТ 9031-75	Меры твердости образцовые 2-го разряда МТВ (450±75) HV5	1 шт.
ГОСТ 9031-75	Меры твердости образцовые 2-го разряда МТВ (800±50) HV5	1 шт.
ГОСТ 9031-75	Меры твердости образцовые 2-го разряда МТВ (200±50) HV10	1 шт.
ГОСТ 9031-75	Меры твердости образцовые 2-го разряда МТВ (450±75) HV10	1 шт.
ГОСТ 9031-75	Меры твердости образцовые 2-го разряда МТВ (800±50) HV10	1 шт.
ГОСТ 9031-75	Набор ключей	1 шт.
Эксплуатационная документация
	Руководство по эксплуатации на прибор	1 шт.
	Паспорт на меры твердости образцовые	1 шт.
	Свидетельство о поверки	1 шт.

Комплект дополнительной поставки (поставляется по специальному заказу):

Наконечник 1 шт.
Шарики (1± 0,003) мм. 5 шт. (в футляре)

Технические характеристики

Диапазон измерения твердости по шкале Виккерса 50 — 1500 HV.
Испытательные нагрузки — по методу Виккерса: 4,9; 9,8; 29,42; 49,0; 98,07 Н.
Пределы допускаемой погрешности испытательных нагрузок по методу Виккерса — ± 1%.
Пределы допускаемой абсолютной погрешности измерения твёрдости по шкале Виккерса указаны в таблице 1.

Обозначение шкал измерения твёрдости	Интервалы измерения твёрдости по шкале Виккерса, HV
	100 ±50	200 ±50	300 ±50	400 ±50	500 ±50	600 ±50	800 ±150	1100 ±150	1375 ±125
	Пределы допускаемой абсолютной погрешности измерения твёрдости по шкале Виккерса, HV, (±)
HV0.5, HV1	5	10	12	16	25	30	35	60	120
HV3	4	8	9	12	15	24	28	45	75
HV5	4	6	9	12	15	18	25	40	60
HV10	4	6	9	12	15	18	25	30	50
