Ультразвуковой дефектоскоп УСД-50 IPS

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель:	Россия
  Гарантия:	1 год
  Номер реестра СИ:	34900-07

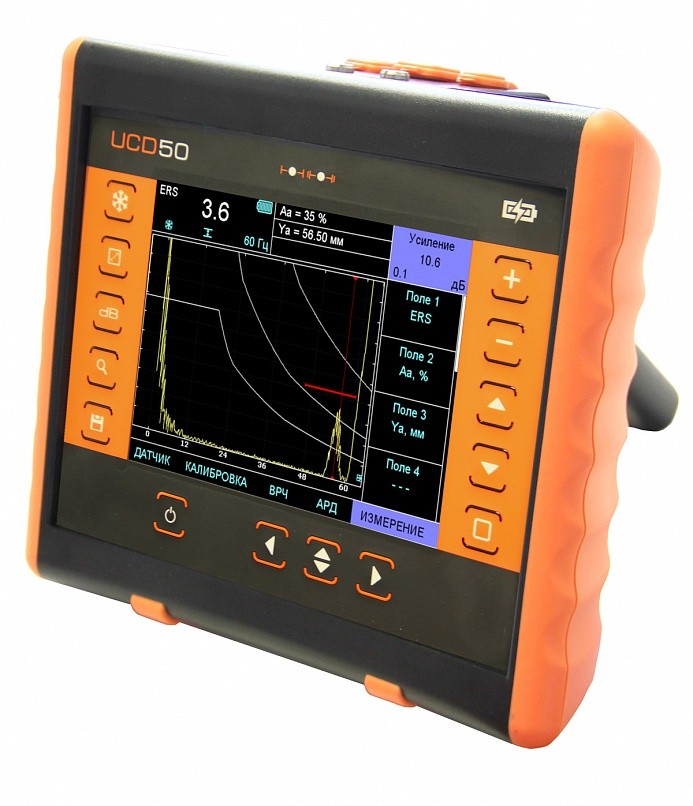

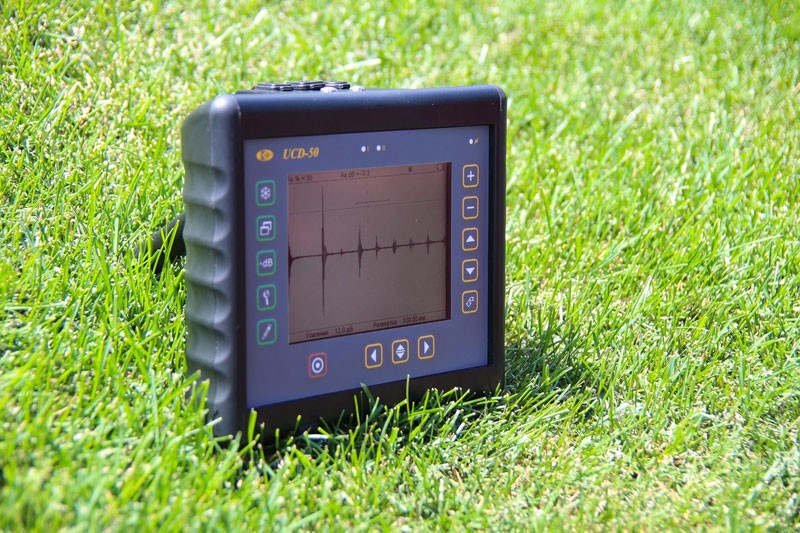

  Ультразвуковой дефектоскоп нового поколения УСД-50 IPS в специально разработанном ударопрочном корпусе с классом защиты IP65 - представляет собой симбиоз суперсовременной электронной архитектуры и новейших программных подходов к обработке сигналов.

  Помимо традиционных функций, дефектоскоп имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.

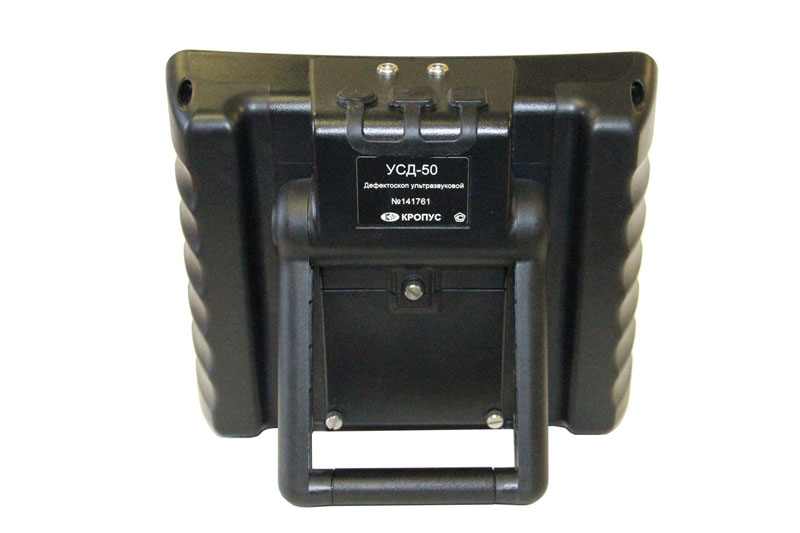

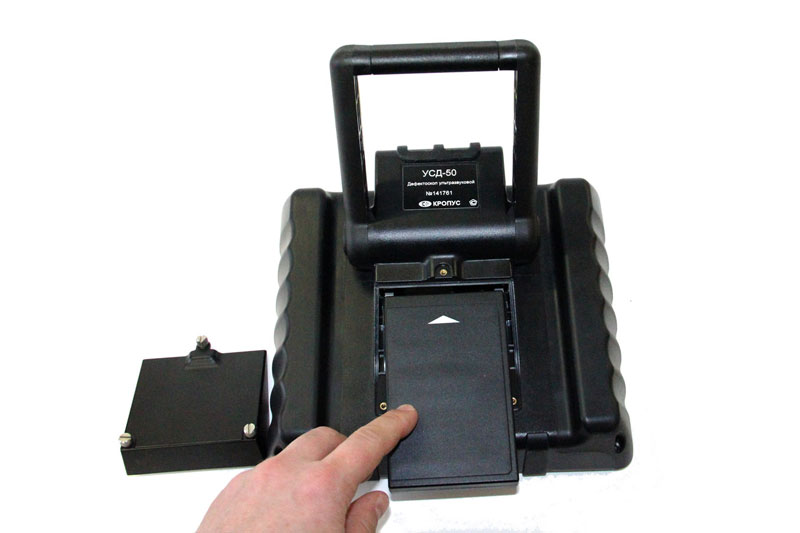

  Мощный, легкий и портативный (масса 1,5 кг с аккумулятором), в эргономичном ударопрочном и защищенном корпусе из ABS пластика, прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля. Широкий набор функций включает в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, большую память результатов, высокоскоростной интерфейс с ПК. Ультразвуковой дефектоскоп УСД-50 IPS позволяет измерять толщину изделий с большой точностью и обладает всеми функциями по документированию результатов УЗ контроля.

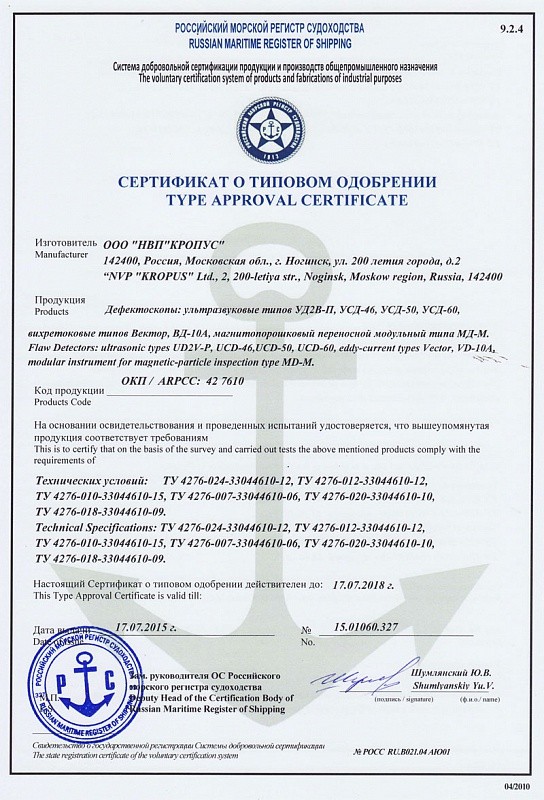

  Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации.
  Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.

  Особенности

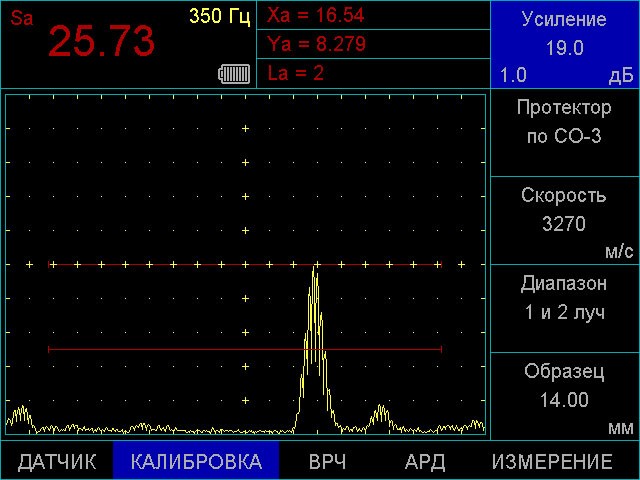

  Одновременное отображении амплитуды сигнала, координат дефекта и номера луча



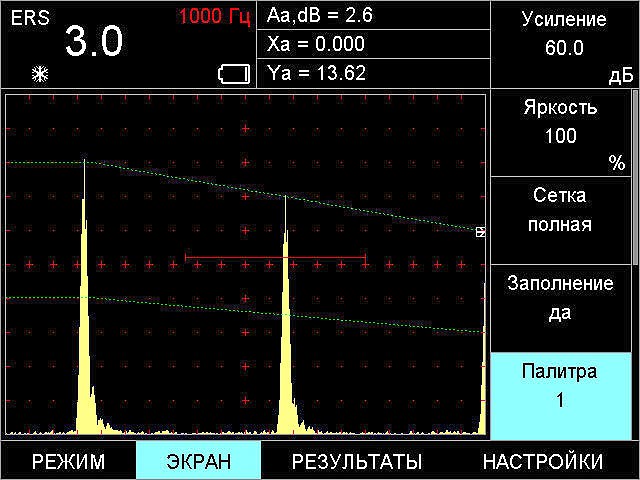

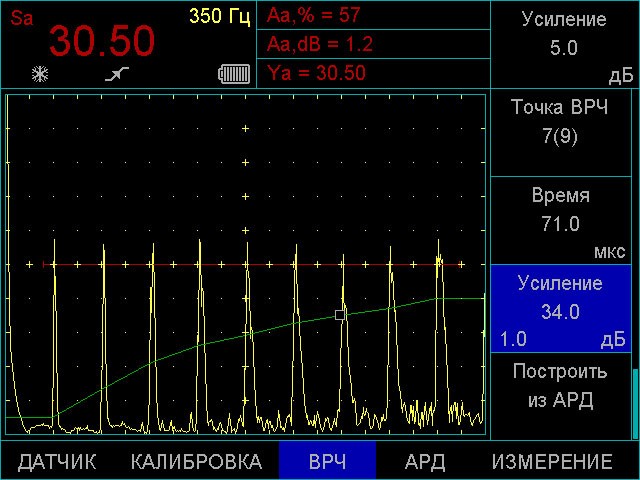

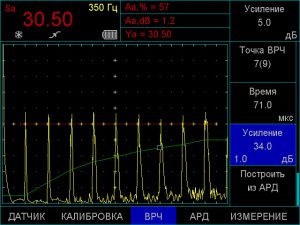

  Функции ВРЧ и АРК, предназначенные для оценки размеров дефектов на разной глубине залегания при УЗ контроле.





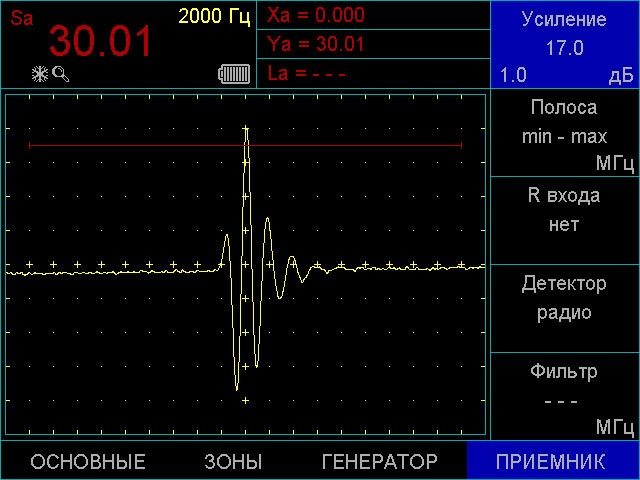

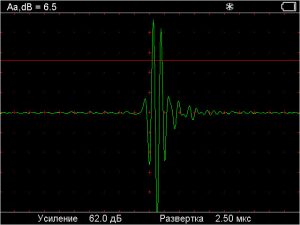

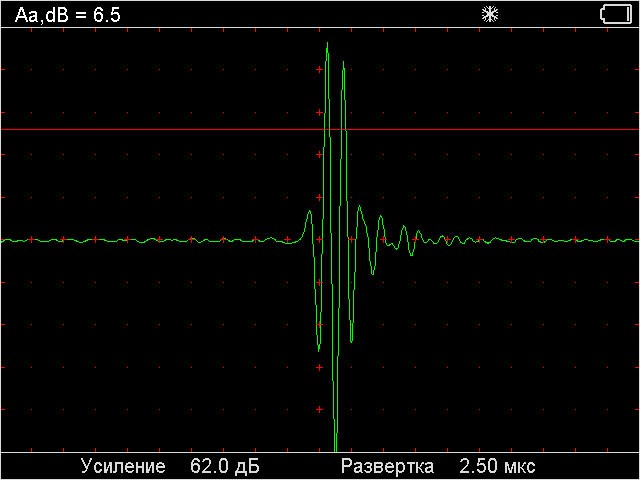

  Отображения ультразвуковых сигналов в недектированном виде

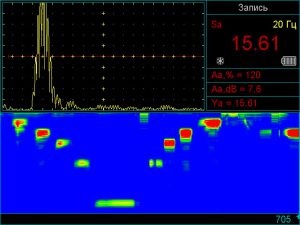

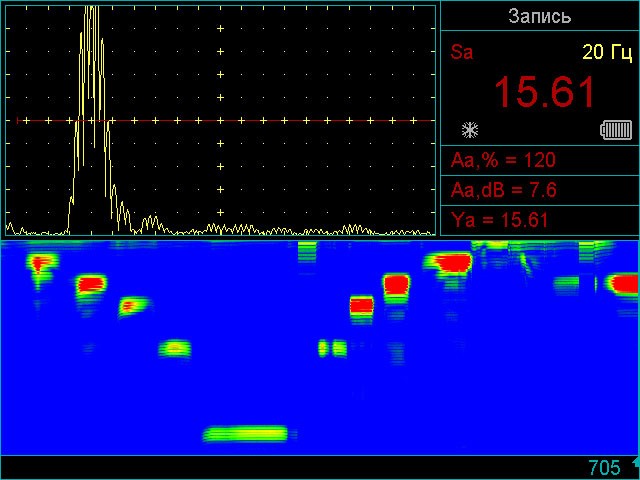

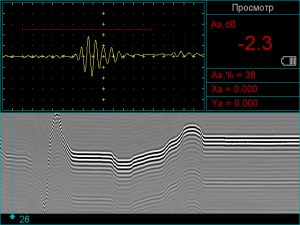

  Б-скан для более удобной визуализации процесса ультразвукового контроля



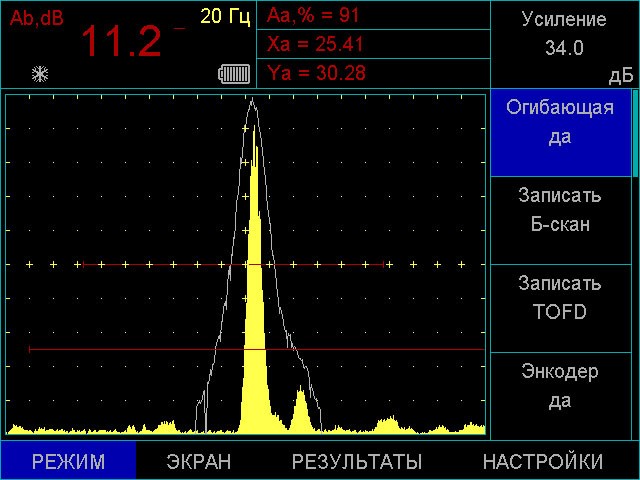

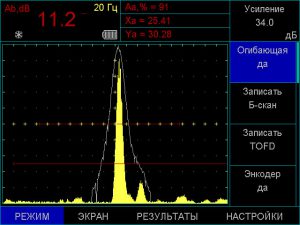

  Режим огибающей для надежной фиксации максимума сигнала, предназначенный для оценки формы дефекта при ультразвуковом контроле сварных швов и основного металла.



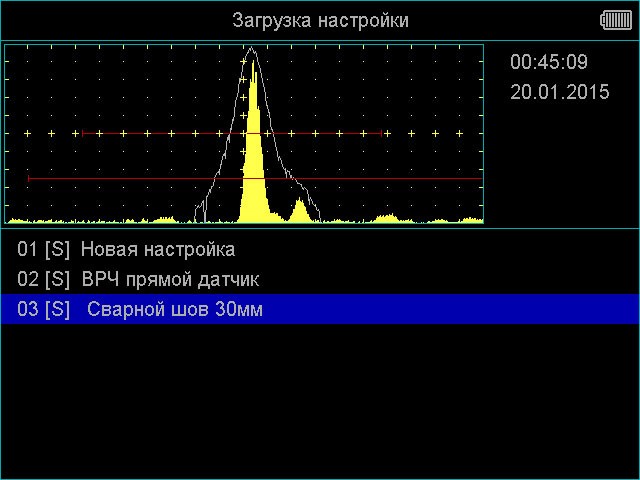

  Сохранение и вызов настроек из памяти прибора



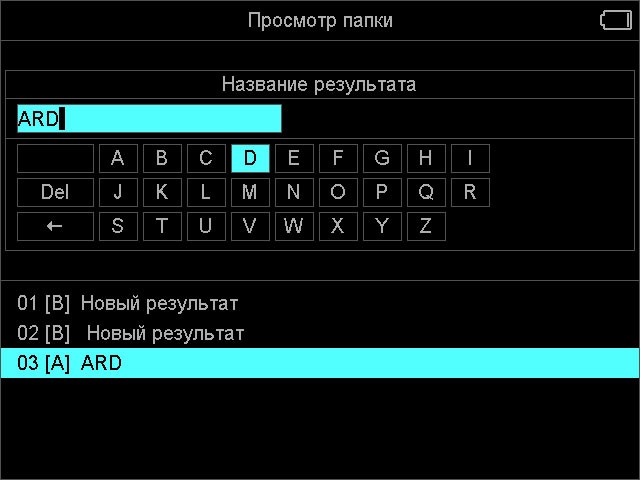

  Сохранение и просмотр результатов УЗ контроля на экране дефектоскопа



  Полноэкранный режим работы УЗ дефектоскопа УСД-50 -  640х480 точек



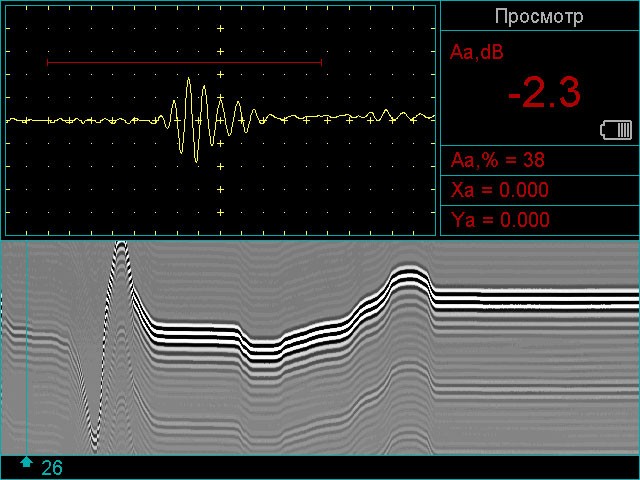

  TOFD режим



  Поддержка АРД-диаграмм



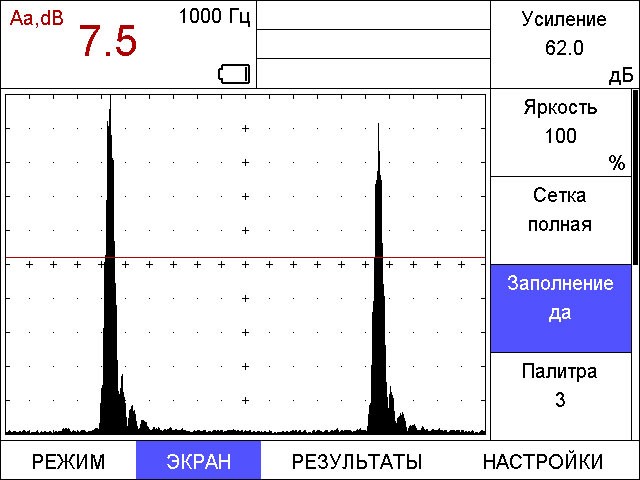

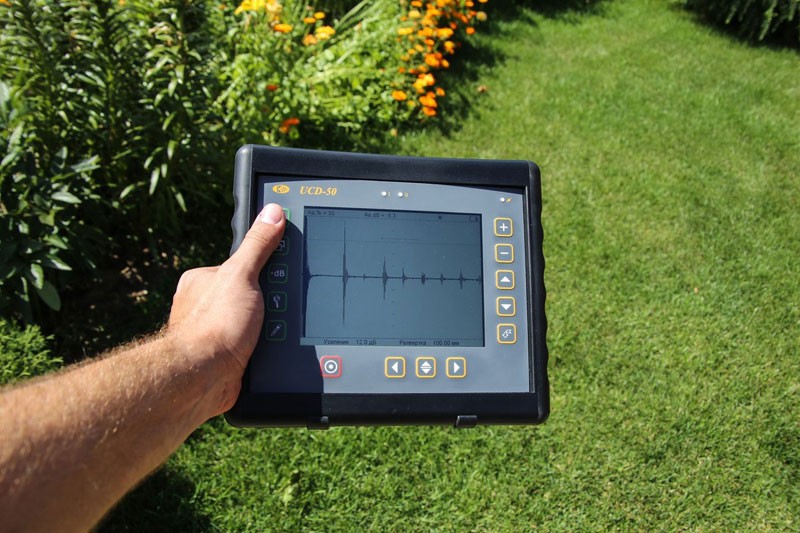

  Функция смена цвета фона и всех элементов экрана, позволяющая комфортно проводить неразрушающий контроль даже при прямом солнечном свете



  Основные отличия

  • Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
  • Запись сигналов по датчику оборотов
  • ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам и АРК
  • Работа с АРД-диаграммами
  • Частота повторения ЗИ:до 2000Гц
  • Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
  • Вывод сигналов в виде А-, В- сканов и TOFD
  • Интерфейс: USB
  • Питание: Li-ion аккумулятор или внешний блок питания
  • до 10 часов работы от аккумулятора

• Технические характеристики

  Технические характеристики дефектоскопа

  Развертка

  • мин.:0 - 2 мкс
  • макс.: 0 - 1530 мкс
  • с шагом 0.01, 0.1, 1, 10 и 100 мкс

  Задержка

  • от -5 мкс до 2000 мкс
  • с шагом 0.01, 0.1, 1, 10 и 100 мкс

  Максимальная длина контролируемого материала

  • до 4500 мм (эхо-режим)
  • до 9000 мм (теневой режим)

  Диапазон скоростей

  • 1000 - 10 000 м/с
  • с шагом 1, 10 и 100 м/с

  Задержка в призме

  • 0 - 100 мкс
  • с шагом 0.01, 0.1, 1 мкс

  Демпфирование

  • 25 ом / 50 ом/ 1000 Ом

  Входной импенданс

  • 50 ом / 600 ом

  Зондирующий импульс

  • радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10), и  изменяемой частотой радиоимпульса

  Демпфер зондирующего импульса

  • регулируемый 0- 500нс с с задержкой демпфирования от 0 до 500нс

  Частота повторений ЗИ

  • от 20 до 2000Гц с шагом 10, 100 и 1000 Гц

  Усилитель

  • широкополосный 0.1-20 МГц (-6 дБ)

  Диапазон регулировки усиления

  • 100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ

  Дополнительная клавиша +dB

  • программируемая

  Временная Регулировка Чувствительности (ВРЧ)

  • диапазон до 90 дБ,
  • 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей

  Кривая Амплитуда-Расстояние (АРК)

  • построение по 32 точкам, регулируемая по высоте
  • две дополнительных кривых АРК 0- 12 дБ от базовой

  Функция АРД

  • построение по 32 точкам, регулируемая по высоте
  • с автоматической привязкой к усилению и двумя дополнительными кривыми

  Детектирование

  • положительная или отрицательная полуволна,
  • полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD

  Отсечка

  • компенсированная, 0 - 90% высоты экрана

  Зоны контроля

  • две независимых зоны, начало и ширина
  • изменяются во всем диапазоне развертки,
  • уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%,
  • индивидуальная логика определения дефектов.

  Автоматическая Сигнализация Дефектов (АСД)

  • световая для каждой зоны отдельно и звуковая

  Измерение временных интервалов

  • от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0"

  Измерение амплитуды

  • в процентах от высоты экрана,
  • в дБ относительно уровня порога в зоне,
  • в дБ относительно опорного сигнала,
  • в дБ относительно кривой амплитуда-расстояние (АРК)

  Дисплей

  • Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете

  А-сигнал

  • 480 x 300 точек в стандартном режиме
  • 640х480 в полноэкранном режиме

  Память

  • 200 настроек с А-сигналом
  • 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

  Интерфейс

  • USB

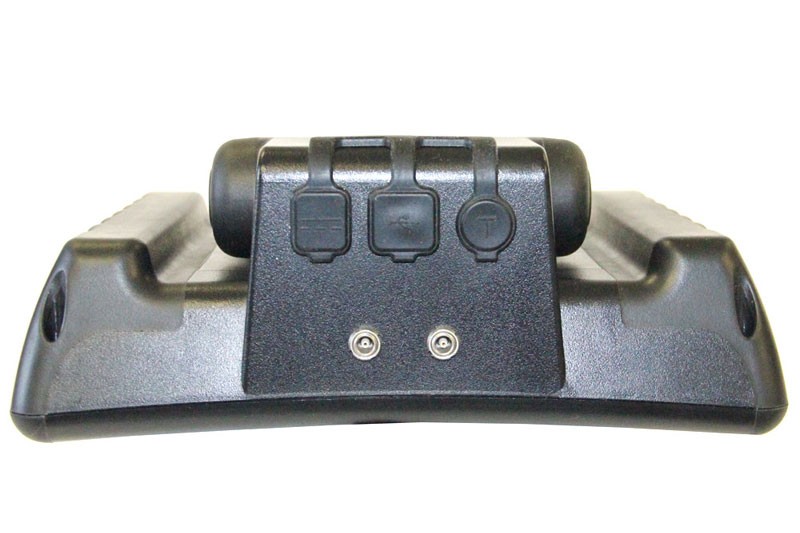

  Разъемы преобразователей

  • 2 Lemo00

  Аккумулятор

  • Li-ion 10.8В, 5000 mА/ч

  Время работы

  • 10 часов работы от встроенного аккумулятора

  Внешнее питание

  • блок питания 220В AC

  Напряжение питания

  • 15В / 2,5А  DC

  Диапазон рабочих температур

  • от -30 C до +55 C

  Размер

  • (В x Ш x Д) 200 мм x 225 мм x 80 мм

  Масса

  • 1,5 кг с аккумуляторами
