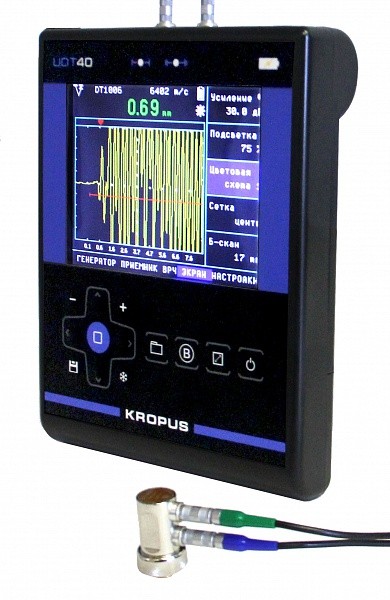

Ультразвуковой толщиномер УДТ-40

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель:	Россия
  Гарантия:	1 год
  Номер реестра СИ:	№31416-11
  Метролог. поверка:	не включена в стоимость



  Области применения ультразвукового толщиномера УДТ-40:

  Ультразвуковой толщиномер УДТ-40 - это универсальный прецизионный толщиномер с высокой точностью и достоверностью контроля. Наличие А-скана исключает такие типичные ошибки при измерении толщины, как удвоение показаний, а В-скан позволяет наблюдать профиль дна изделия. Толщиномер реализует различные высокоточные способы контроля толщины – измерение времени по переходу через "ноль", измерение времени между сигналами, измерение толщины металла под покрытиями, ЭМА-контроль и т.д. Наличие встроенных контуров согласования, регулируемой ширины импульса и трех степеней электрического демпфирования позволяет использовать для измерения толщиномером любые преобразователи с частотами от 0,5 до 15 МГц, как совмещенного, так и раздельно-совмещенного (раздельного) типа.

  Отличительные особенности ультразвукового толщиномера:

  • Развертка экрана: от 4 до 400 мм (сталь);
  • Дисплей: цветной TFT 320 х 240;
  • Усилитель: широкополосный 0.5 - 15 МГц;
  • Подключение любых УЗ и ЭМА преобразователей;
  • Диапазон регулировки усиления 110 дБ;
  • А-скан, В-скан (профиль дна изделия);
  • Интерфейс - USB;
  • Питание: встроенный Li-Pol аккумулятора или внешний блок питания;
  • Не менее 12 часов работы от аккумуляторов;
  • Фиксирование минимального значения толщины;
  • Коррекция V-образности р/с преобразователей;
  • Копактность и легкость: масса: 870 гр.;
  • Заморозка А-сигнала;
  • Измерение толщины по одному сигналу или между двумя сигналами;
  • Точность индикации толщины: 0.001, 0.01 или 0.1;
  • Память конфигураций (все параметры прибора и преобразователя);
  • Память результатов с возможностью просмотра результатов на экране.

  {youtube}5MIsTP6UVvY{/youtube}

• Технические характеристики

  Технические характеристики толщиномера УДТ-40:

  Развертка	мин.: 0 - 4 мм макс.: 0 - 400 мм (сталь)
  Диапазон скоростей	1000 - 9999 м/с
  Задержка	от 0 мкс до 168 мкс
  Демпфирование	50 ом / 1000 ом (до 25 ом в совмещенном режиме)
  Входной импеданс	50 ом / 600 ом
  Зондирующий импульс	радиочастотный импульс, амплитудой 200 В, с регулируемой частотой и числом периодов
  Усилитель широкополосный	0.5-15 МГц (-6 дБ)
  Диапазон регулировки усиления	110 дБ, с шагом 0.5, 1, 2 или 6 дБ
  Детектирование	радиосигнал
  Зоны контроля	две независимых зоны, начало и ширина изменяются во всем диапазоне развертки
  Автоматическая Сигнализация Брака (АСБ)	световая и звуковая
  Измерение временных интервалов толщиномером	от 0 до первого сигнала в зоне или между сигналами в зонах
  Дисплей толщиномера	цветной TFT с регулируемой яркостью, 115 х 85 мм; 320 х 240 точек, три настраиваемые цветовые схемы экрана
  Память толщиномера	100 настроек для датчиков 250 результатов измерений с А-сканом, 250 результатов измерений с Б-сканом, 100 числовых файлов измерений размерностью до 50х50 значений
  Интерфейс	USB
  Разъемы преобразователей толщиномера	Lemo 000
  Аккумуляторы	встроенный литий-полимерный аккумулятор 11 В, 5А/ч
  Время работы толщиномера от аккумулятора	не менее 12 часов
  Питание	внешний блок питания 220 В AC
  Рабочее напряжение питания	15 В DC
  Диапазон рабочих температур	от -20 C до +55 C
  Размер (В x Ш x Д)	205 мм x 160 мм x 43 мм
  Вес	0,87 кг

  Гарантия на прибор: 12 месяцев

  Комплект поставки ультразвукового толщиномера УДТ-40: по запросу
