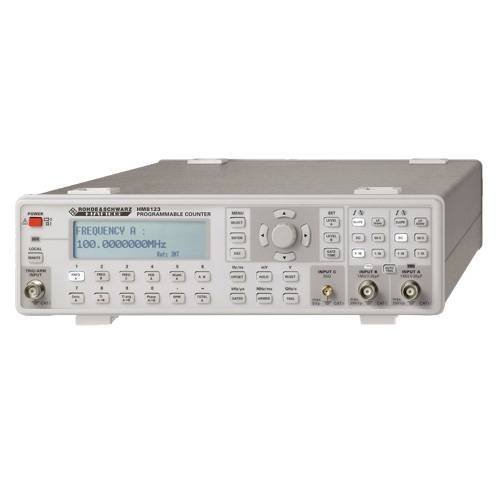

Универсальный частотомер Rohde Schwarz HM8123-X

В наличии

Описание
Производитель: Rohde Schwarz, Германия

Номер в реестре СИ: 50578-12
Универсальный частотомер Rohde Schwarz HM8123-X – это трехканальный лабораторный прибор общего назначения, который может применяться в ходе контроля частотных параметров и фазовых характеристик различных устройств, а также для измерения временных интервалов с наносекундной точностью. От базовой модели модификация "X" отличается улучшенной температурной стабильностью и пониженным показателем старения опорного генератора, благодаря чему подходит для прецизионных приложений с высокими требованиями к достоверности измерений.

Функциональные возможности

Цифровой частотомер Rohde & Schwarz HM8123-X оборудован двумя идентичными каналами с рабочим диапазоном 0,001 Гц – 200 МГц и дополнительным высокочастотным входом 100 МГц – 3 ГГц. С помощью прибора можно определять количество импульсов за единицу времени контролировать длительность и период сигналов, коэффициент заполнения и др.

Парные входы будут полезны для относительных измерений с усреднением, контроля межфазового сдвига прямоугольных импульсов и отслеживания временных параметров, когда один сигнал служит для запуска процесса, а второй – для его остановки. Разрешение получаемых результатов тем выше, чем продолжительнее время усреднения. Запуск и стробирование может производиться по внутренней команде или от внешнего источника сигнала.

При подключении импульсного датчика Rohde & Schwarz HM8123-X способен контролировать скорость вращения механических устройств и приводов различного типа. Для повышения базовой точности можно задействовать внешний источник опорного сигнала.

Особенности

Улучшение характеристик частотомера по сравнению с базовой моделью достигнуто за счет кварцевого генератора с системой термостатирования.

Прямой доступ к функциям. Каждой команде соответствует отдельная кнопка, что упрощает управление и повышает наглядность.

Изменяемый импеданс дает возможность подстроить тестовую схем как под радиотехническую аппаратуру, так и под электросиловое оборудования.

Регулируемый аттенюатором уровень сигнала на входе и низкочастотный фильтр повышают точность измерений за счет минимизации влияния шумовых помех.

Дистанционное управление через сдвоенный порт USB-RS232 либо с использованием опционального интерфейса GPIB.

Технические характеристики

	HM8123 (3 ГГц)
Диапазон измеряемых частот	0,001 Гц – 3 ГГц
	входы А, В: 0,001 Гц – 200 МГц сигналы синусоидальной и импульсной формы;
	вход С: 100 МГц – 3 ГГц сигналы синусоидальной формы
Диапазон измеряемых периодов	5 нс – 10,000 с
Диапазон измерения временных интервалов	10 нс – 10,000 с
Диапазон измерения временных интервалов	(вход А = старт; вход В = стоп)
Длительность импульсов	> 5 нс
Входное сопротивление	входы А, В: 1 МОм/50 Ом, входная емкость 30 пФ
Входное сопротивление	вход С: 50 Ом
Чувствительность	входы А,В:
	U скз = 25 мВ в диапазоне частот от 0,001 Гц до 80 МГц;
	(U пик = 80 мВ для сигналов импульсной формы)
	U скз = 65 мВ в диапазоне частот от 80 МГц до 200 МГц;
	U скз = 50 мВ в диапазоне частот от 20 Гц до 80 МГц в режиме автозапуска;
	вход С:
	U скз = 30 мВ в диапазоне частот от 100 МГц до 1 ГГц;
	U скз = 80 мВ в диапазоне частот от 1 ГГц до 3 ГГц
Максимальное входное напряжение	входы А,В:
	при 50 Ом: U скз = 5 В
	при 1 МОм: U пост + пик = 250 В в диапазоне частот до 440 МГц; U скз = 8 В на 1 МГц;
	вход С:
	U пост + пик = 5 В
Относительная погрешность измерения частоты сигналов, не более	Определяется по формуле: df=±(d0+t p/t сч + d зап) где d зап=Uвх.шум/Uпик-пик/t
	где: d0 – относительная погрешность по частоте внутреннего кварцевого генератора или внешнего источника опорного сигнала;
	d зап – относительная погрешность, обусловленная системой запуска;
	t сч – установленное время счета прибора, с;
	tр = 1,25 ×10 -8 – разрешающая способность измерения, с;
	Uвх.шум – входной шум прибора, не более 100 мкВ;
	Uпик-пик – пиковая амплитуда сигнала в точке запуска;
	t- время нарастания сигнала в точке запуска, с
Относительная погрешность измерения периода сигналов, не более	Определяется по формуле: ±(d0 + t p/t сч + d зап)
Относительная погрешность измерения временных интервалов, не более
	±(d0 + (t p+t сист)/Δτ + d зап) где: d0 – относительная погрешность по частоте внутреннего кварцевого генератора или внешнего источника опорного сигнала;
	τр= 10 нс (0,1 пс – 10 нс – в режиме "усреднения") – разрешающая способность измерения;
	τсист = 4 нс – систематическая погрешность;
	d зап – относительная погрешность, обусловленная системой запуска;
	Δτ – значение измеряемого временного интервала, с
Параметры опорного кварцевого генератора	- номинальная частота: 10 МГц;
	- температурная стабильность:
	для HM8123 (TCXO) ± 0,5 × 10-6
	для HM8123-X (OCXO) ± 1,0 × 10-8
	- старение:
	для HM8123 (TCXO) <0,05 × 10-6 в день
	для HM8123-X (OCXO) ≤ ± 1,0 × 10-9 в день
Питание прибора	Напряжение питания поддерживает автоматически
	от 105 до 253 В;
	частота сети (55 ± 5) Гц;
	потребляемая мощность 20 ВА, не более
Габаритные размеры (длина, ширина, высота)	365 × 285 × 75 мм
Масса	4,0 кг
Рабочие условия применения
- температура окружающей среды	От плюс 5 до плюс 40 °С;
- влажность	от 5 до 80 %;
- атмосферное давление	от 60 до 106 кПа
Нормальные условия применения
- температура окружающей среды	От плюс 15 до плюс 25 °С;
- влажность	от 40 до 80 %;
- атмосферное давление	от 84 до 106 кПа
