Успех АТП-424Э — акустический дефектоискатель с функцией пассивного обнаружения кабелей

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель:	Россия
  Гарантия:	24 месяца

  • Обнаружение силовых кабелей, находящихся под напряжением, пассивным методом на глубине до 6 м.
  • Поиск мест повреждений кабеля акустическим и электромагнитным способом.

  Особенности приемника АП-027М

  • Цифровой трассопоисковый приемник.
  • Большой ЖК дисплей с переключаемыми режимами работы и индикации.
  • Отображение частотного спектра входного сигнала.
  • Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
  • Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
  • При работе с акустическим - диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
  • При работе с электромагнитным датчиком - широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
  • Класс защиты корпуса от внешних воздействий IP54.

  Рекомендуемые области применения дефектоискателя Успех АТП-424Э

  • Электроэнергетика.

• Комплектация

  №	Наименование	Количество
  1	Трассопоисковый приемник АП-027M	1 шт.
  2	Комплект акустического датчика AD-327	1 шт.
  3	Электромагнитный датчик EMD-257	1 шт.
  4	Головные телефоны	1 шт.
  5	Держатель для приемника АП-027.00.010	1 шт.
  6	Крестовая отвертка	1 шт.
  7	Сумка для EMD (чехол 53186)	1 шт.
  8	Сумка для комплекта (чехол 53207)	1 шт.
  9	Батарейки для приемника (AA)	4 шт.
  10	Кабель для подключения внешнего аккумулятора AP027.02.030	1 шт.
  11	Руководство по эксплуатации	2 шт.
  12	Паспорт	1 шт.

  Дополнительная комплектация дефектоискателя Успех АТП-424Э

  №	Наименование
  1	Комплект аккумуляторов и зарядное устройство для приемника АП-027M

• Технические характеристики

  Характеристики трассопоискового приемника АП-027М

  Параметр	Электромагнитный трассо-дефектопоиск	Акустический трассо-дефектопоиск
  Вид принимаемого сигнала	непрерывный / прерывистый	монотонный / импульсный
  Частоты цифровой фильтрации	Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
  	Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
  «Широкая полоса»	0,05…8,6 кГц	0,09…2,20 кГц / 0,03…0,50 кГц
  Визуальная индикация	ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
  Звуковая индикация	Головные телефоны - натуральный широкополосный или отфильтрованный сигнал
  	Головные телефоны - синтезированный звук ЧМ	-
  	Встроенный излучатель - синтезированный звук ЧМ
  Питание	напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор
  Количество сохраняемых значений в памяти	30
  Время непрерывной работы, не менее	20 часов
  Диапазон эксплуатационных температур	-20…+50ºС
  Класс защиты	IP54
  Габаритные размеры	220x102x42 мм
  Масса	0,46 кг

  Характеристики электромагнитного датчика EMD-257

  Параметр	Значение
  Тип преобразователя	резонансная ферритовая магнитная антенна
  Частота резонанса	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
  Тип питания	от приемника
  Коммутация резонанса	принудительная (управляется приемником)

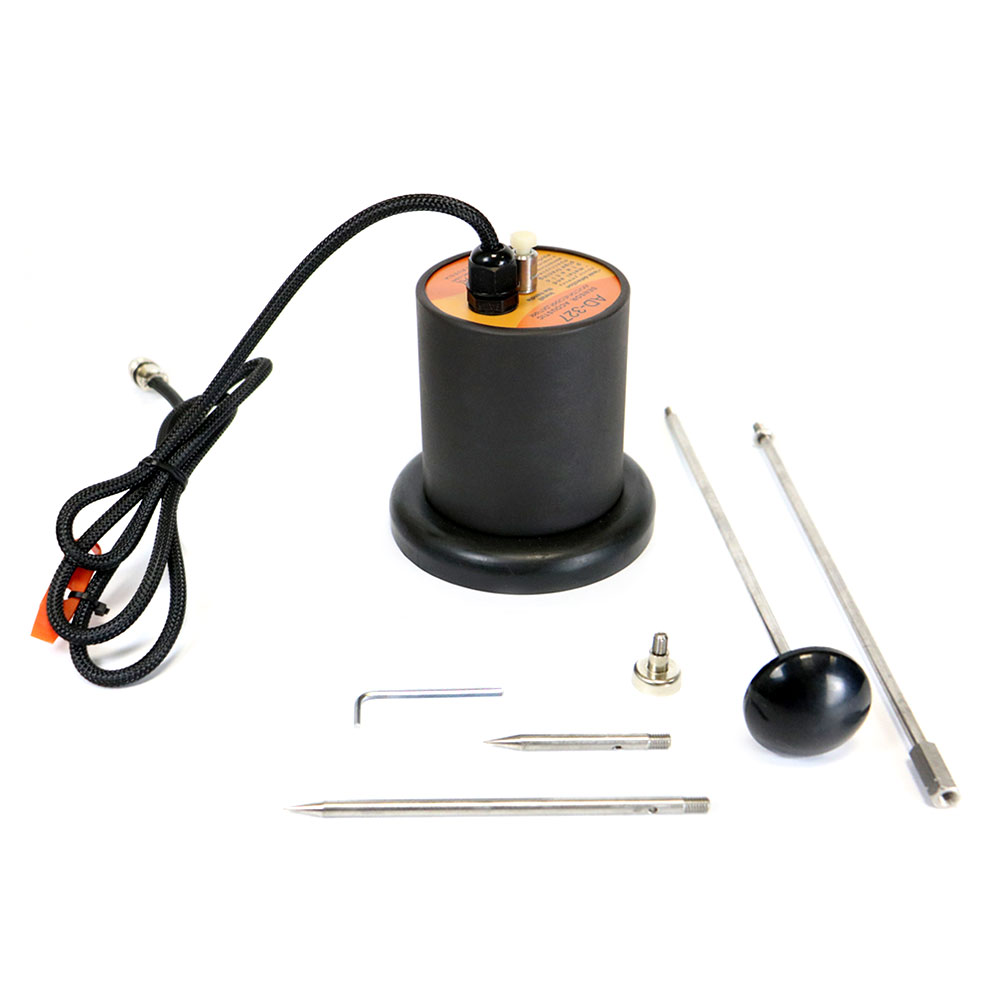

  Характеристики акустического датчика AD-327

  Параметр	Значение
  Габаритные размеры прибора, не более, мм	120х135
  Масса, не более, кг	1,7
