Описание
| Производитель | ООО «Восток-7», Россия |

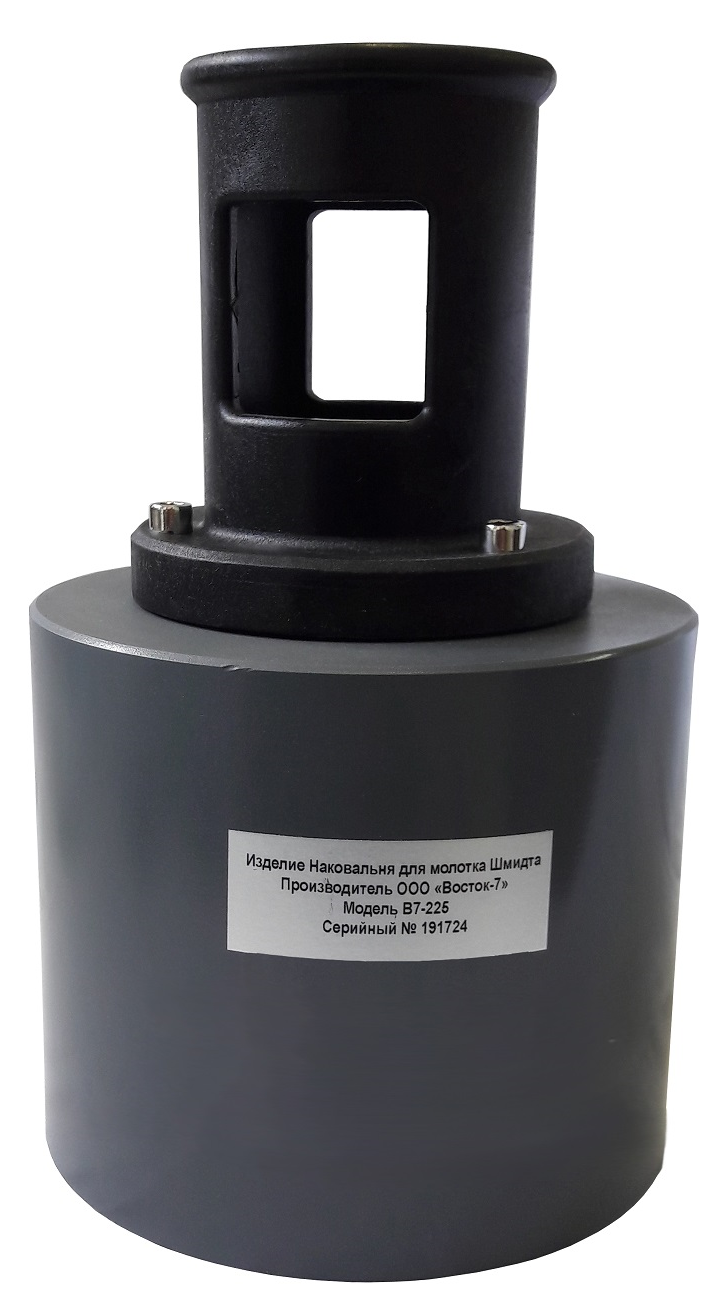

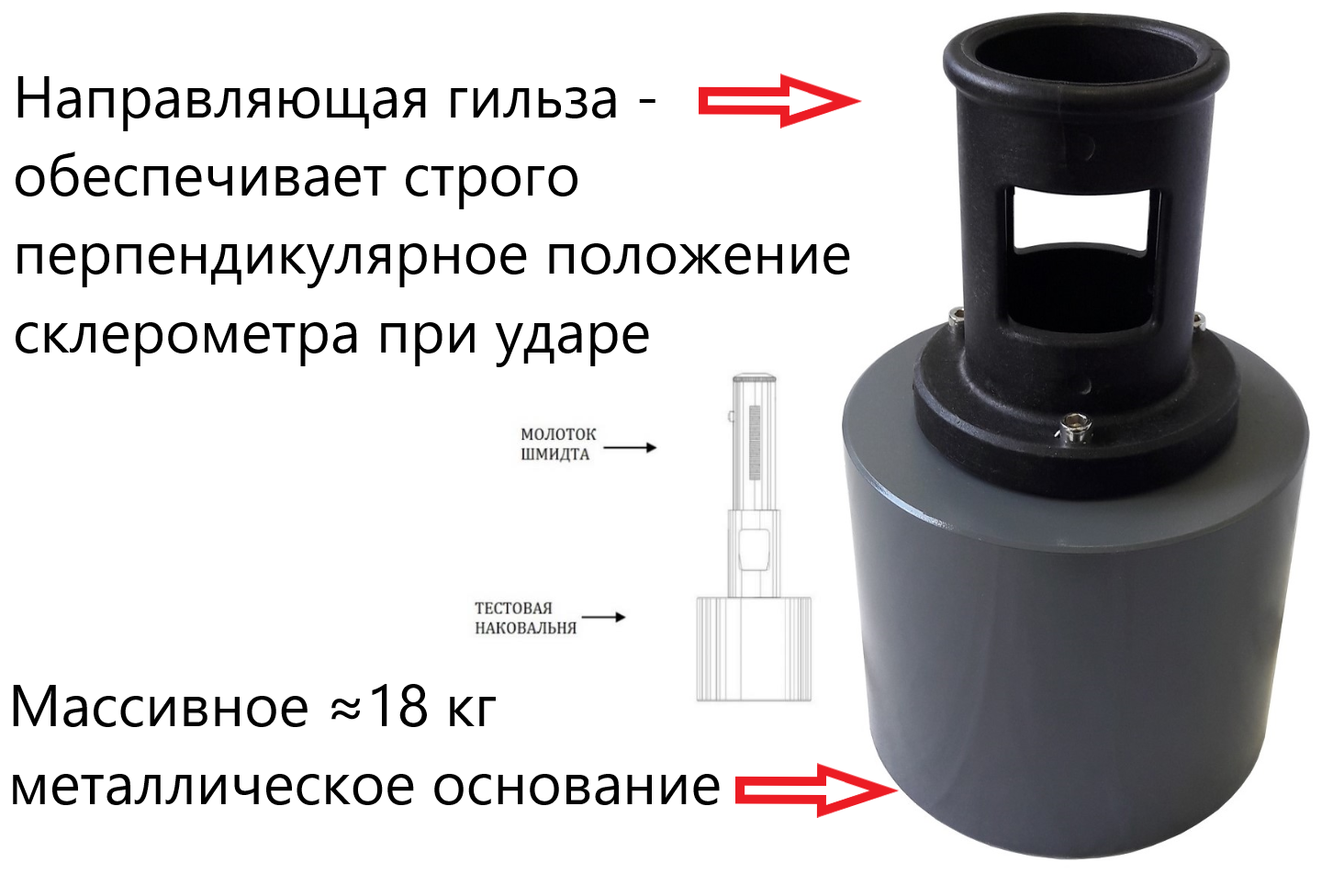

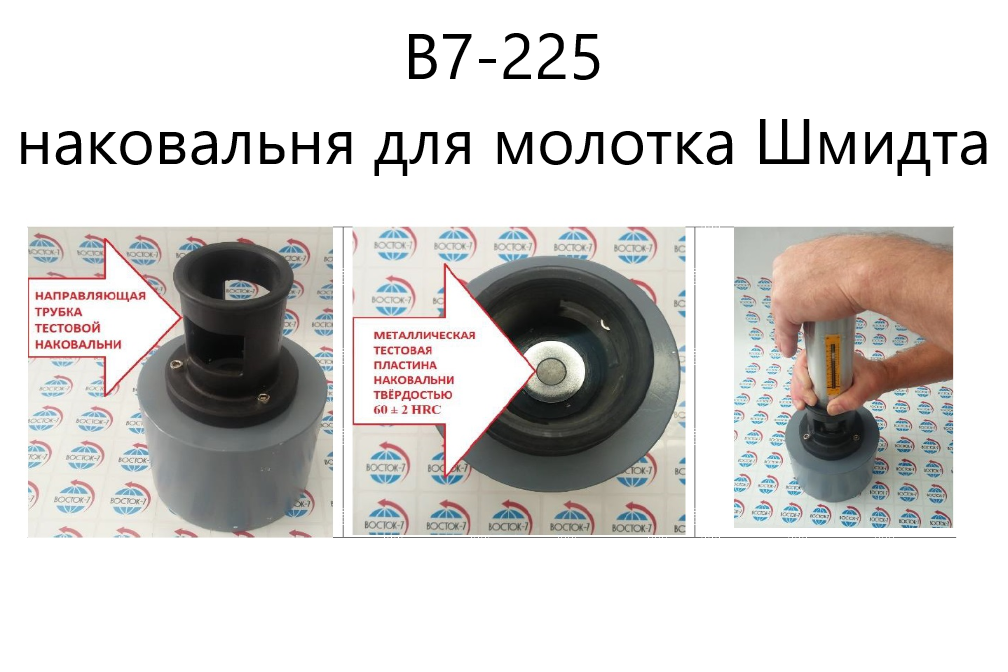

Наковальня состоит из массивного цилиндрического основания, в которое запрессована тестовая пластина из закалённой инструментальной стали, и направляющей гильзы, закреплённой на основании и обеспечивающей строго перпендикулярное положение склерометра при ударе.
ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ:
- Поместите тестовую наковальню на ровную твёрдую, ровную, не склонную к прогибу опору (например, на бетонный или каменный пол).
- Очистите контактные поверхности тестовой пластины наковальни и плунжера от частиц бетона, которые могут там оказаться.

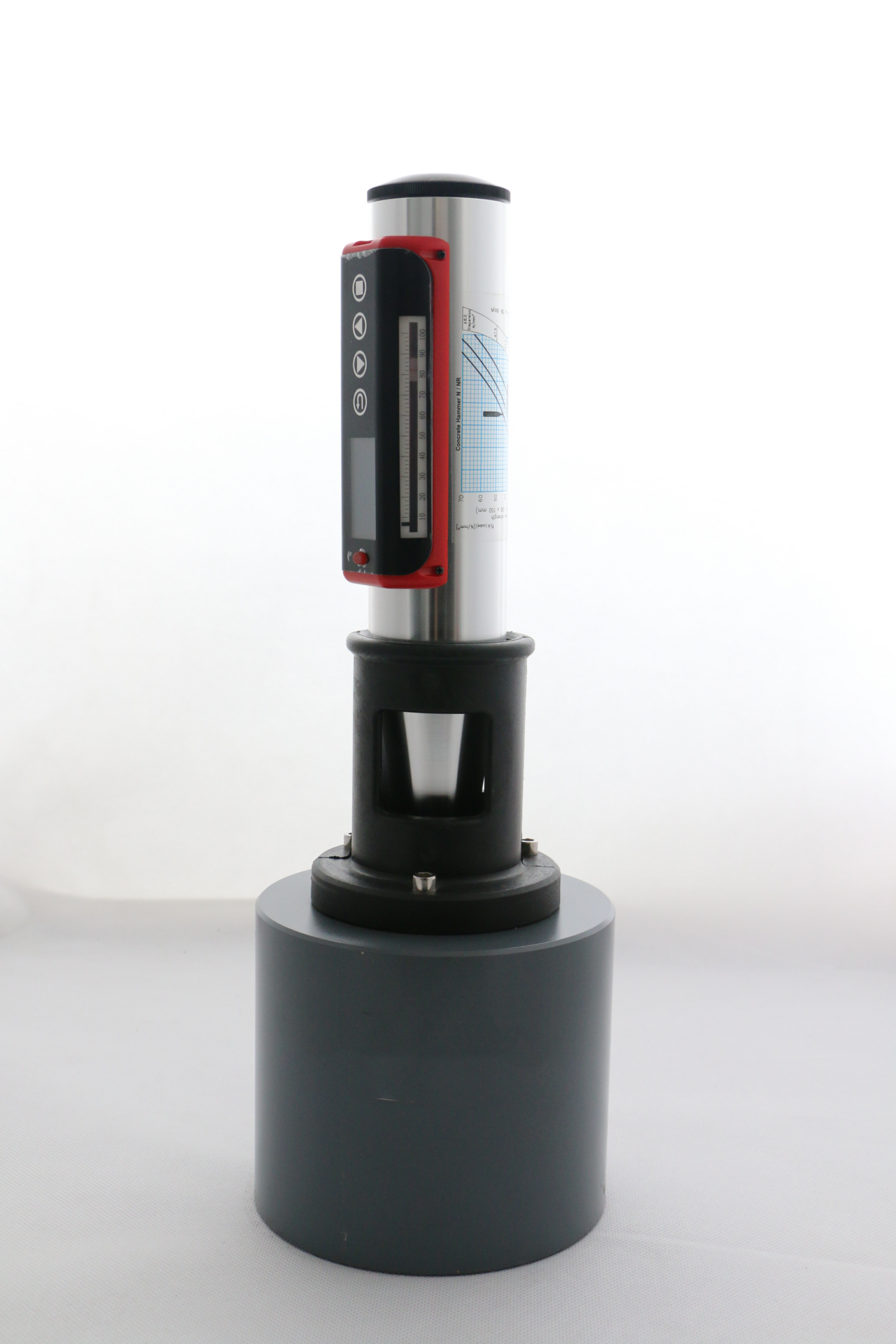

- Поместите конусную часть прибора внутрь направляющей трубки тестовой наковальни. Прибор должен находиться под прямым углом к поверхности металлической тестовой пластины наковальни, а ударный плунжер должен быть прижат к центру металлической тестовой пластины наковальни.

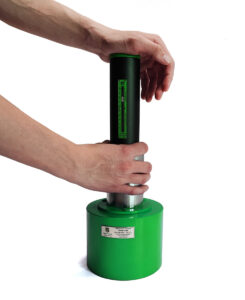

- Держите прибор обеими руками: одной рукой сильно давите сверху вниз на заднюю крышку прибора, а второй рукой придерживайте цилиндрический корпус прибора.
- Произведите примерно 10 ударов и проверьте полученный результат по калибровочному значению, указанному в Технических характеристиках (п.2), либо в инструкции на молоток Шмидта
Если значение отскока R и Q соответствуют значениям для тестовой наковальни (см. Технические характеристики) в пределах погрешности технических характеристик молотка Шмидта – прибор не требует калибровки.
Если измеренные значения отскока слишком малы (не превышают нижнего предела диапазона калибровочных значений), то причина, как правило, кроется в наличии частиц пыли на движущихся частях ударной системы. Средством выхода из подобной ситуации является проведение профилактических работ по очистке механизма молотка Шмидта от загрязнений согласно методике в инструкции по его эксплуатации.
Значения отскока могут быть низкими и по другим причинам:
- поверхность тестовой пластины наковальни загрязнена или повреждена;
- направляющее отверстие на наковальне повреждено (отсутствует перпендикулярность; ударник заклинивает в момент проведения удара).
Комплектация
|
Наименование |
Кол-во, шт. |
|
Наковальня В7-225 |
1 |
|
Паспорт и руководство по эксплуатации |
1 |
Технические характеристики
|
Тестовая наковальня В7-225 |
|
|

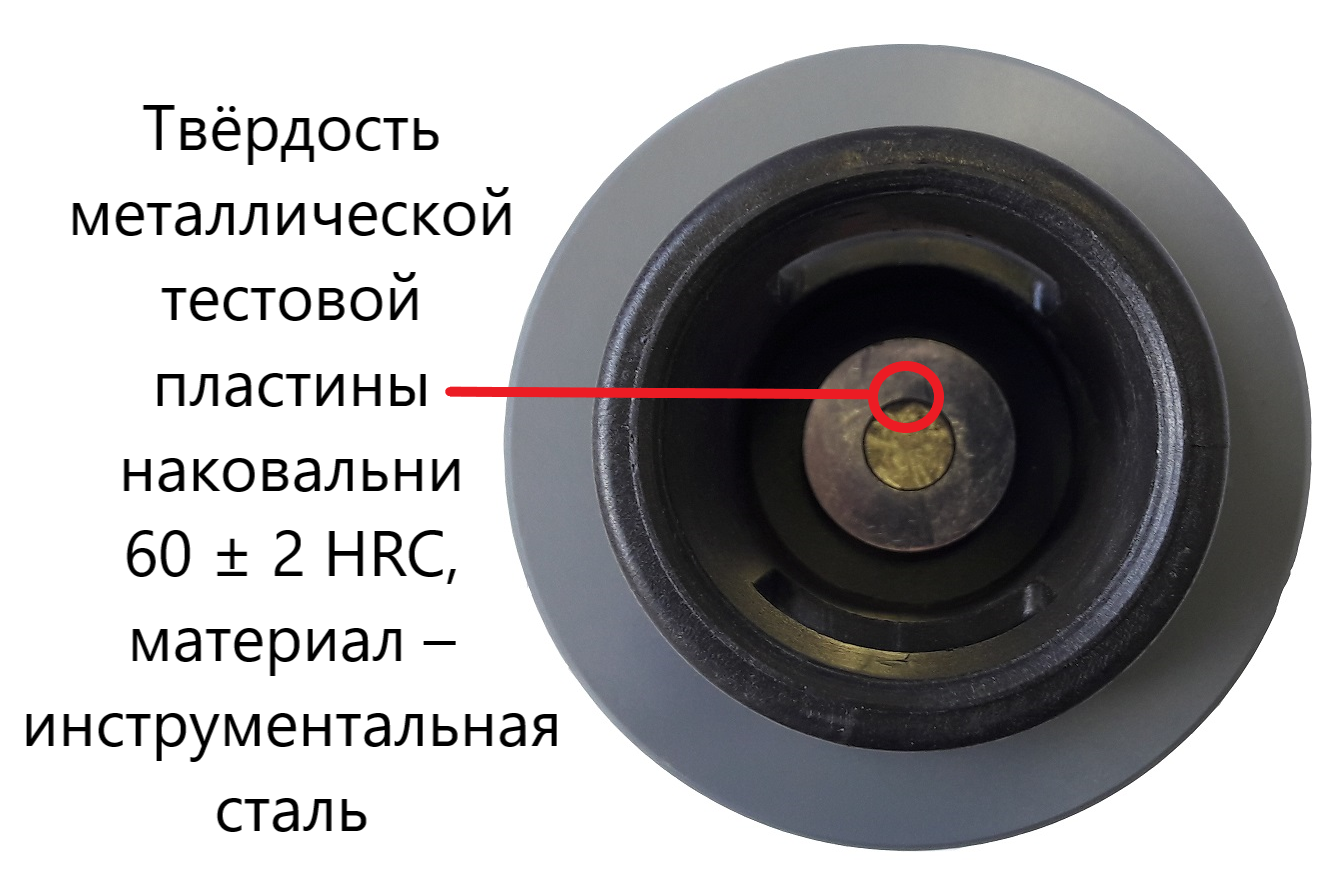

Твёрдость металлической тестовой пластины наковальни, материал – инструментальная сталь |
60 ± 2 HRC |
|
Среднее значение отскока при ударе на тестовой наковальне:
|
|
|
Масса наковальни, не менее |
18 ± 1 кг |
|
Габаритные размеры: · Тестовая наковальня (В*Ø), не более · Тестовая наковальня в транспортной упаковке (В*Ш*Г), не более |
230*145 мм 350*210*210 мм |
