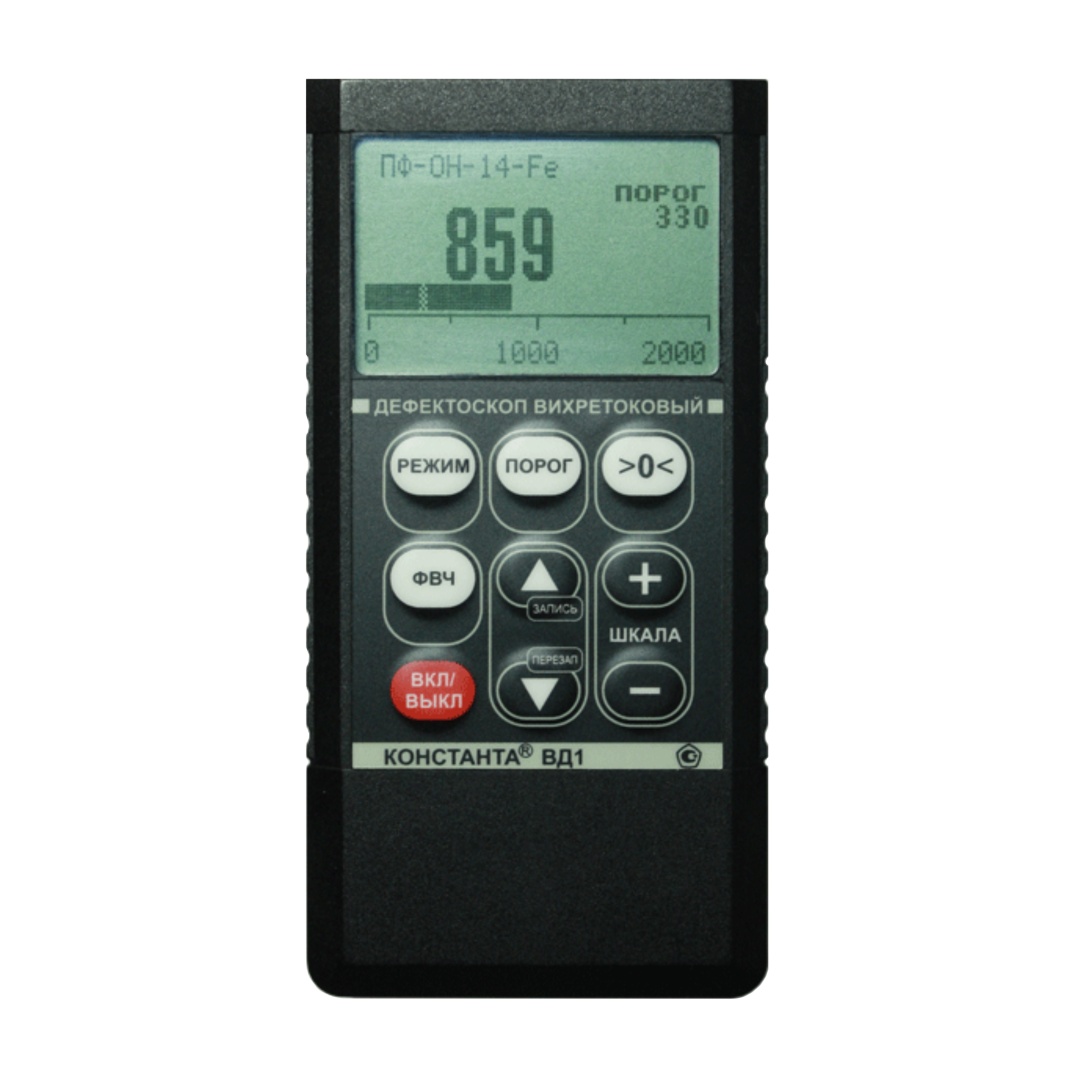

Вихретоковый дефектоскоп Константа ВД1

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диаметр, мм	от 0.05*
  Материал	ферро- и неферромагнитные металлы и сплавы; электропроводящие композиционные и углеграфитовые материалы
  Минимальное раскрытие обнаруживаемых трещин, мм	от 0.002*
  Диапазон частот тока возбуждения	от 5 Гц до 30 МГц
  Индикация	матричный LCD; световая сигнализация на преобразователе; звуковая сигнализация в блоке обработки информации и через подключаемые наушники
  Звуковая сигнализация	многотональная по уровню сигнала; прерывистая по превышению порога
  Число ячеек памяти результатов контроля	999 (с возможностью разбивки на 99 групп)
  Питание	2 элемента ААА
  Время непрерывной работы, ч	50
  Диапазон рабочих температур, °С	-20…+50
  Выявляемые дефекты	поверхностные и подповерхностные трещины, трещины во внутренних слоях многослойных конструкций, расслоения, коррозионное растрескивание под напряжением, нарушения сплошности паяных и сварных соединений

• Описание

  Вихретоковый дефектоскоп «Константа ВД1» предназначен для неразрушающего контроля изделий из металлов, сплавов и композиционных материалов.

  Прибор применяется для выявления трещин, расслоений и коррозионного растрескивания под напряжением. Область применения дефектоскопа определяется вихретоковым преобразователем.

  Вихретоковые преобразователи используются для неразрушающего контроля электропроводящих материалов и изделий из них. Принцип действия преобразователя заключается в возбуждении вихревых токов в объекте контроля с помощью электромагнитного поля. Изменения параметров этих токов позволяют выявлять дефекты, измерять толщину покрытий или проводимость материалов. Возможен контроль сварной конструкции на наличие трещин и нарушений сплошности.

  Стандартные вихретоковые преобразователи для дефектоскопа «Константа ВД1» являются активными и позволяют обнаруживать поверхностные и подповерхностные дефекты, а также измерять их глубину.

  Преимущества технологии. Вихретоковые преобразователи являются измерительными, работают с металлами и неметаллическими проводящими материалами и не требуют прямого контакта с поверхностью.

  Виды вихретоковых преобразователей.

  • Преобразователи карандашного типа — для контроля плоских и криволинейных поверхностей со свободным доступом.
  • Миниатюрные Г-образные преобразователи — для контроля в труднодоступных местах.
  • Проходные вихретоковые преобразователи — для контроля проволоки, прутков, трубок и других длинномерных объектов.
  • Преобразователи для контроля резьбы — для обнаружения и измерения трещин во впадине наружной или внутренней резьбы.
  • Преобразователи для контроля паяных соединений — для оценки качества паяных соединений обмоток статоров турбо- и гидрогенераторов.
  • Специализированные преобразователи — для поиска расслоений и нарушений сплошности в композиционных материалах, диагностики скрытых зон, контроля многослойных конструкций, кромок лопаток и сварной шовной зоны.

  Преобразователи. Тип вихретоковых преобразователей определяется типом катушки и зависит от решаемой задачи. Обозначение преобразователей включает тип, назначение, диаметр или размеры зоны контроля и вариант исполнения. Варианты исполнения предназначены для ферромагнитных сталей и чугунов, алюминиевых и других сплавов, титановых сплавов и неферромагнитных сталей, а также медных сплавов.

  Выбор преобразователя. При выборе необходимо учитывать тип задачи, материал и геометрию объекта контроля, а также требуемую чувствительность.

• Применение

  • Обнаружение и оценка глубины поверхностных трещин в ферро- и неферромагнитных металлах и сплавах.
  • Обнаружение подповерхностных дефектов в неферромагнитных металлах и сплавах.
  • Обнаружение трещин во внутренних слоях многослойных конструкций.
  • Обнаружение трещин, развивающихся со стороны, обратной стороне контроля.
  • Обнаружение дефектов в электропроводящих композиционных и углеграфитовых материалах.
  • Контроль качества и оценка монолитности паяных и сварных соединений.
  • Контроль через неэлектропроводящие покрытия, в том числе переменной толщины.

• Особенности

  • Широкий набор преобразователей для задач вихретоковой дефектоскопии.
  • Статический и динамический режимы контроля.
  • Контроль через неравномерно распределенные защитные покрытия и загрязнения с отстройкой от влияния зазора.
  • Автоматическая настройка прибора по данным, хранимым в преобразователе, при его смене.
  • Керамическая опорка защищает чувствительный элемент преобразователя от истирания.
  • Аналоговая шкала для обнаружения дефекта и цифровая индикация для оценки глубины трещин.
  • Световая сигнализация на преобразователе и звуковая многотональная сигнализация в блоке обработки информации и головных телефонах.
  • Встроенная в преобразователи электроника.
  • Расширенный диапазон рабочих температур.
  • Сохранение результатов контроля в памяти прибора и передача в ПК по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «Constanta-DATA».

• Дополнительно

  •

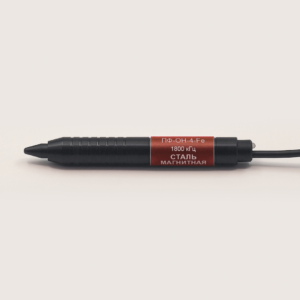

    Вихретоковый дефектоскоп ПФ-ОН-4-Fe, ПФ-ОН-4-Al, ПФ-ОН-4-Ti

    По запросу
  •

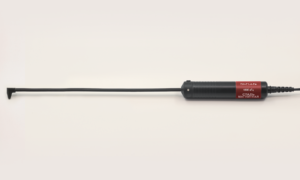

    Вихретоковый дефектоскоп ПФ-Г 1-4-Fe, ПФ-Г 1-4-Al, ПФ-Г 1-4-Ti

    По запросу
  •

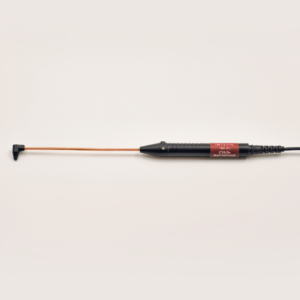

    Вихретоковый дефектоскоп ПФ-Г2-4-Fe, ПФ-Г2-4-Al, ПФ-Г2-4-Ti

    По запросу
  •

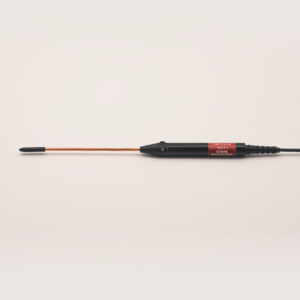

    Вихретоковый дефектоскоп ПФ-C2-4-Fe, ПФ-C2-4-Al, ПФ-C2-4-Ti
