Осциллограф цифровой АКИП-76426E

В наличии

2 796 625 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Тип	USB
  Количество каналов	4
  Полоса пропускания, МГц	1000
  Частота дискретизации	5000000000
  Максимальный объем памяти	2000000000, 4000000000
  Разрешение	10, 12, 8
  Сопротивление, МОм	1000000, 50
  Интерфейс передачи данных	USB
  Логические каналы	8 или 16 (опция)
  Длительность захвата осциллограммы	до 200 мс
  Количество осциллограмм во внутреннем буфере	10 000
  Количество осциллограмм для пакета PicoSDK	2 000 000
  Дискретизация цифровой регистрации, МГц	20
  Память цифровой регистрации	100 МБ
  Максимальный объем цифровой регистрации PicoSDK	до 312 МГц
  Частота функционального генератора	до 50 МГц
  Выход функционального генератора	5 В п-п
  Частота генератора сигналов СПФ/AWG	до 100 МГц
  Разрядность ЦАП	14 бит
  Дискретизация генератора сигналов СПФ/AWG	200 МГц
  Память генератора сигналов СПФ/AWG	40К
  Длина памяти для БПФ анализатора спектра	до 1 Мб
  Количество протоколов декодирования	23
  Количество математических функций	35
  Количество операторов	4
  Напряжение сетевого адаптера	~230 В
  Выходное напряжение адаптера	12 В
  Ток адаптера	7 А

• Описание

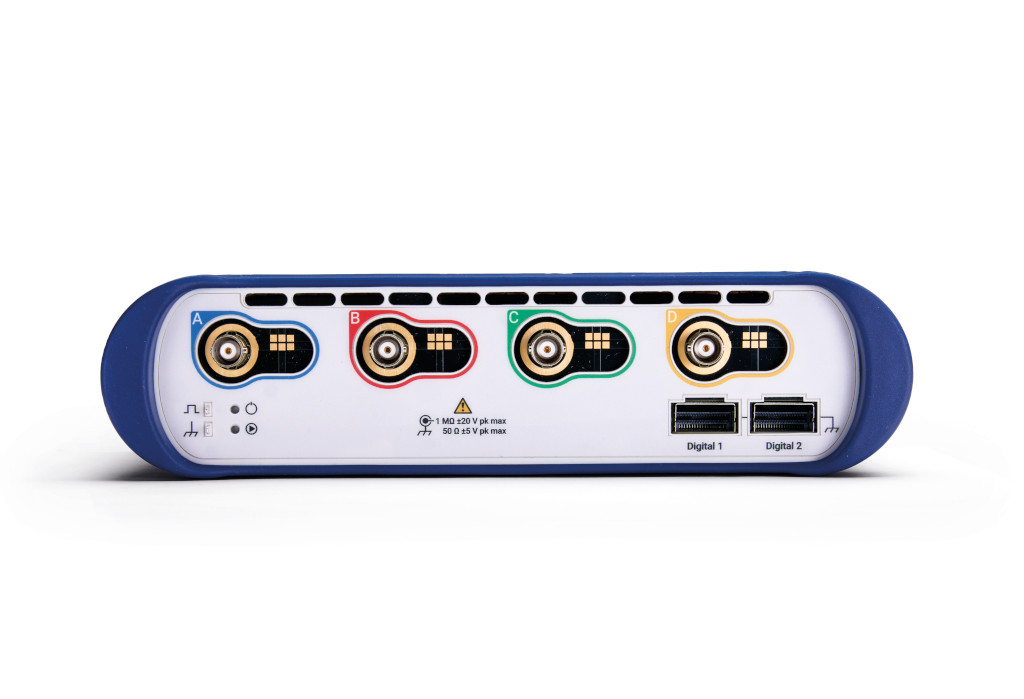

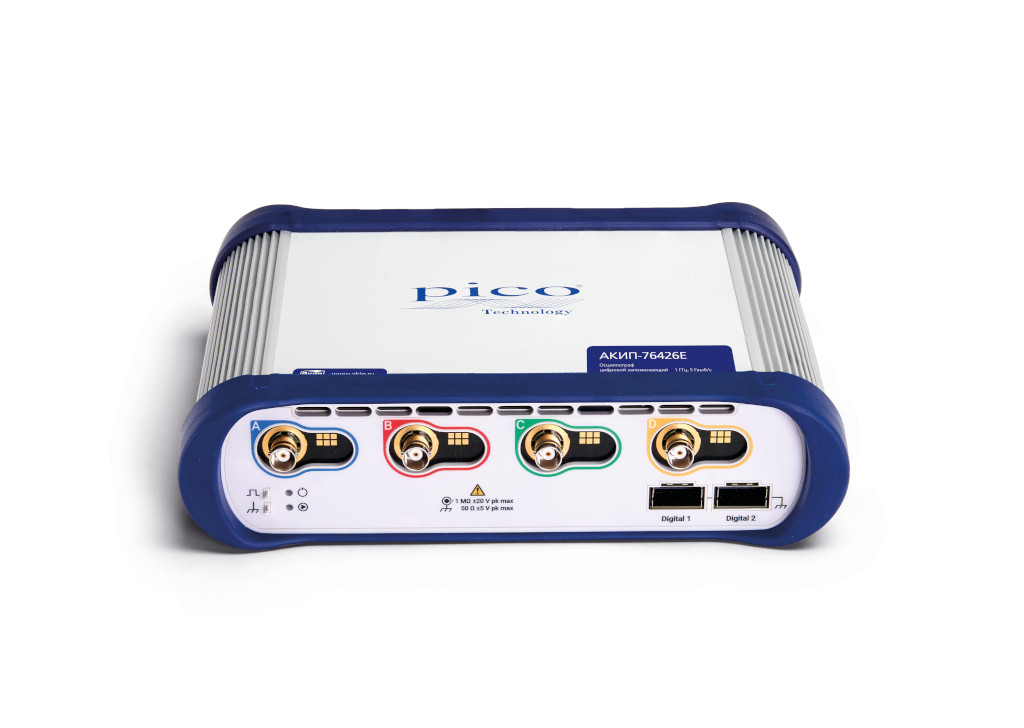

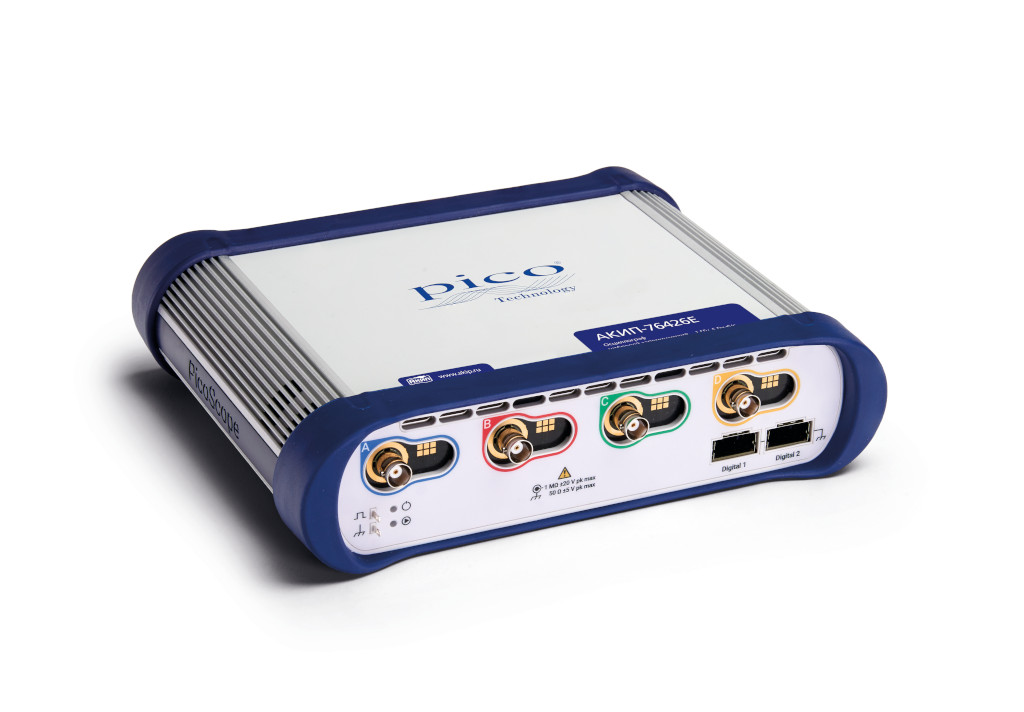

  USB-осциллограф высокого разрешения АКИП-76426E, полоса пропускания 1 ГГц.

  6 приборов в одном корпусе: осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных, опциональный логический анализатор (для цифровых каналов требуется опция MSO -TA369).

  Разрядность АЦП перестраиваемая — 8/10/12 бит.

  Максимальная частота дискретизации: 5 ГГц.

  Максимальный объем памяти: 2 ГБ при использовании PicoScope 6; для модели АКИП-76424E — до 4 ГБ при использовании PicoSDK.

  Захват осциллограммы длительностью до 200 мс при максимальной частоте дискретизации 5 ГГц.

  Сегментированная память: 10 000 осциллограмм во внутреннем буфере (2 000 000 для пакета PicoSDK), цифровая растяжка/Zoom.

  Цифровая регистрация на ПК (stream mode): дискретизация 20 МГц, память 100 МБ (объем управляется ПО); при использовании пакета PicoSDK максимальный объем — до 312 МГц.

  Функциональный генератор: до 50 МГц/5 В п-п.

  Генератор сигналов СПФ/AWG: до 100 МГц, ЦАП 14 бит, дискретизация 200 МГц, память 40К.

  Анализатор спектра: БПФ при длине памяти до 1 Мб в полной полосе пропускания.

  Декодирование сигналов (23 протокола): в том числе ARINC 429, CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, Manchester, Modbus и другие.

  Математика: 35 функций (4 оператора).

  Допусковый контроль: тест по маске (рисование, табличные данные, профиль входного сигнала, импорт данных).

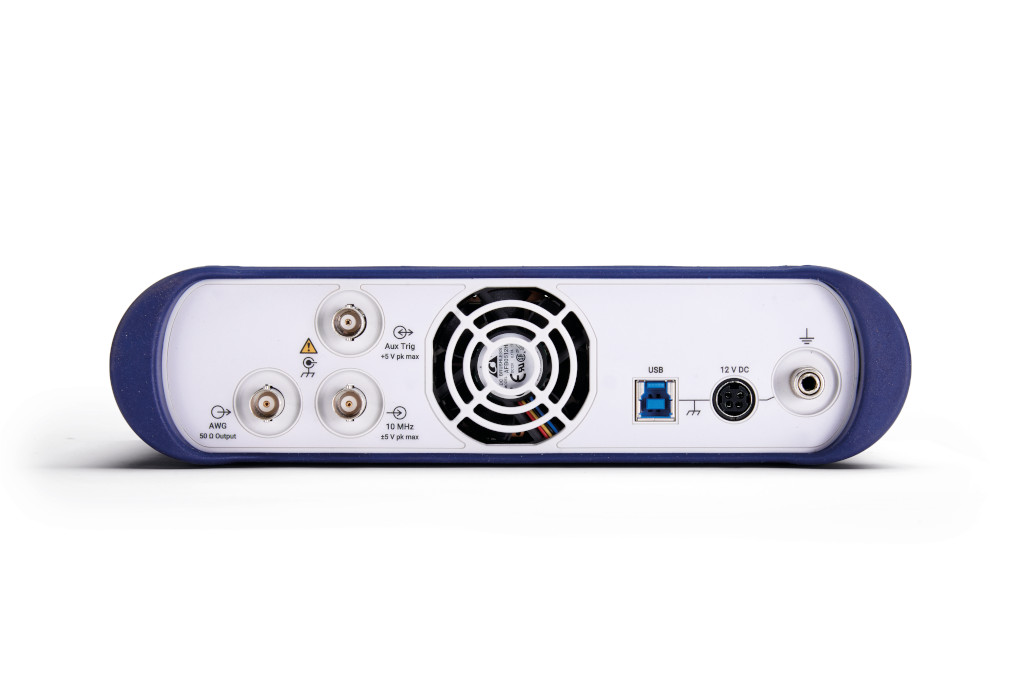

  Питание от сетевого адаптера ~230 В (12 В/7 А).

• Особенности

  «6 в 1» — осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных, анализ смешанных сигналов (MSO). Четыре пассивных пробника (500 МГц) в стандартной комплектации. Сегментированная память до 10 000 осциллограмм. Цифровая регистрация на ПК (streaming mode). Анализатор спектра в полной полосе пропускания одновременно с осциллографом. Автоматические и курсорные измерения (ΔU, ΔT, 1/ΔT). Математические функции (встроенный редактор формул). Декодирование сигналов (более 20 протоколов).

• Видео







• Дополнительно

  •

    Активный пробник Пробник активный A3136

    По запросу
  •

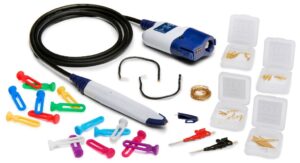

    Активный пробник Пробник активный A3076
