Успех АГ-309.30М — трассоискатель морозоустойчивый
В наличии
Трассопоисковый комплект предназначен для определения местоположения и глубины залегания подземных коммуникаций, поиска неисправностей кабельных линий и обследования местности перед земляными работами.
Приемник рассчитывает глубину залегания до 10 м, а генератор обеспечивает трассировку на расстояние до 5 км. Приемник рассчитан на работу при температурах до −30 °С.
-
Технические характеристики
Диапазон частот 0,04…8 кГц, 8…40 кГц Питание 4 элемента LiFePO4 26700 3,2В последовательно, 4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч), максимально допустимое напряжение 15, минимально допустимое напряжение 10, например, аккумуляторы автомобильные «12 В», напряжение 10…15 В, мощность ≥ 80 Вт Время непрерывной работы 1.2, 5, не менее 20, при отрицательной температуре время работы сокращается Квазирезонансные частоты фильтров 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц Добротность квазирезонансных фильтров (Q) не менее 100 Максимальный коэффициент усиления электрического тракта >100 дБ Количество встроенных датчиков 4 Подключаемые внешние датчики CI-105/XXX, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) Управление чувствительностью автоматическое для 2D отображения «Трасса»; полуавтоматическое или ручное (по выбору) для «Графиков»; автоматическое или ручное (по выбору) для режима «2 частоты» Определение глубины залегания трассы автоматически в режиме «Трасса» 0….9,99 м Точность определения глубины залегания ±5% Измерение тока принимаемого сигнала автоматически в режиме «Трасса» 0,001….9,99 А Точность измерения тока принимаемого сигнала ±5% Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов при совместной работе с трассировочными генераторами производства ТЕХНО-АС («Импульсный» режим) Визуальная индикация OLED дисплей, 178х64 пикс., 16 градаций «серого» Индицируемые параметры 2D визуализация положения трассы относительно прибора; глубина залегания трассы; ток в коммуникации; графики уровня сигнала с датчиков; параметры настройки и управления Звуковая индикация встроенный излучатель: синтезированный звук ЧМ; звуковая индикация нажатия кнопок Автоматическое отключение питания при бездействии для экономии заряда после 30 мин Диапазон температур эксплуатации / хранения -30…+60°С / -30…+60°С Степень защиты корпуса IP54, IP65 Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% — «кГц» («антенные» режимы) 8192 / 32768 для «LC» или 8192 для «АН» Режимы работы («антенные» режимы) встроенная передающая антенна «LC»; внешняя индукционная передающая антенна «АН» Режимы модуляции прерывистый «ПР» (кратковременные посылки синусоидального сигнала); длительность посылки 0,1 сек.; частота следования посылок 1 Гц; двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц); соотношение амплитуд 4/1 Выходной ток при ручном повышении, ≥ 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F»; 3 – при частоте 32768 Гц Выходной ток при автоматическом согласовании с внешней нагрузкой при контактном подключении, ≥ 0,1 Максимальное выходное напряжение в других режимах 60 Максимальная выходная мощность в непрерывном «НП» режиме и режиме «2F», ≥ 30 – на сопротивления нагрузки до 120 Ом в непрерывном режиме и до 77 Ом в режиме «2F» Максимальная выходная мощность в прерывистом «ПР» режиме, ≥ 60 – на сопротивления нагрузки до 60 Ом Устройство зарядное заряжает до напряжения 14,6 В током до 10 А; обеспечивает генерацию одновременно с зарядкой Автоматическое управление выходной мощностью в процессе генерации пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания Автоматические выключения прибора при напряжении питания < 8 В; при напряжении питания > 15,7 В; при коротком замыкании выхода в процессе автосогласования; при несоответствии режима генерации наличию или отсутствию внешней антенны на выходе — переход в режим «стоп»; через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки) Согласование с нагрузкой автоматическое, до достижения определенной интенсивности энергопотребления или до достижения тока в нагрузке ≥ 0,1 А; ручное после автоматического согласования Варианты подключения к исследуемой коммуникации контактное подключение с возвратом тока через землю; бесконтактное подключение со встроенной передающей антенной «LC»; бесконтактное подключение с внешней индукционной передающей антенной «АН»; бесконтактное подключение с индукционными передающими клещами Классификация по ГОСТ Р 51318.22-2006 класс А Выходной усилитель мощности модифицированный CLASS D, КПД до 85% Светодиодные индикаторы отдельные светодиоды, обозначающие параметры и режимы Цифровой индикатор отображает значения параметров и режимов, а также реализует мультиметр выходных параметров: выходное напряжение, ток в нагрузке, мощность в нагрузке и сопротивление нагрузки Допустимый диапазон температур окружающей среды при эксплуатации -30…+60 -
Описание
Трассопоисковый комплект предназначен для определения местоположения и глубины залегания подземных коммуникаций: силовых и сигнальных кабельных линий, армированных оптоволоконных линий и трубопроводов из электропроводных материалов. Комплект также используется для поиска неисправностей кабельных линий и обследования местности перед земляными работами.

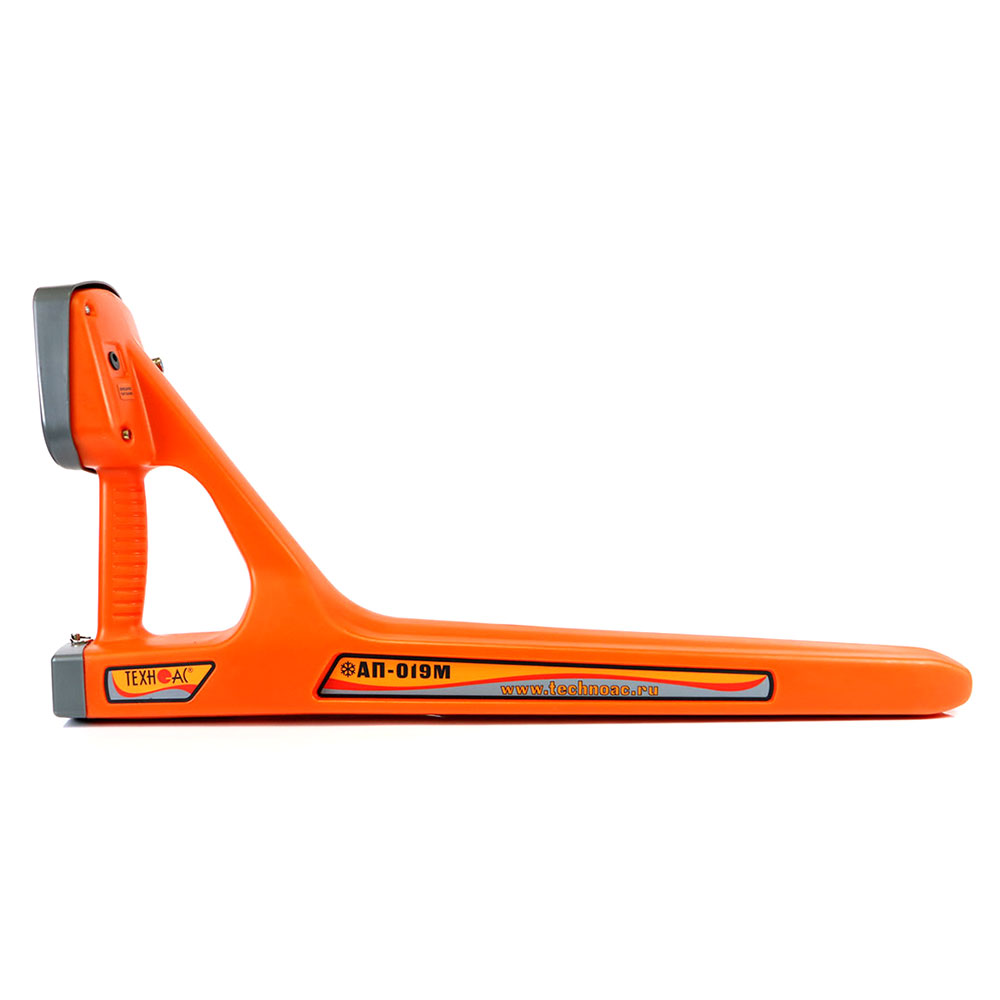

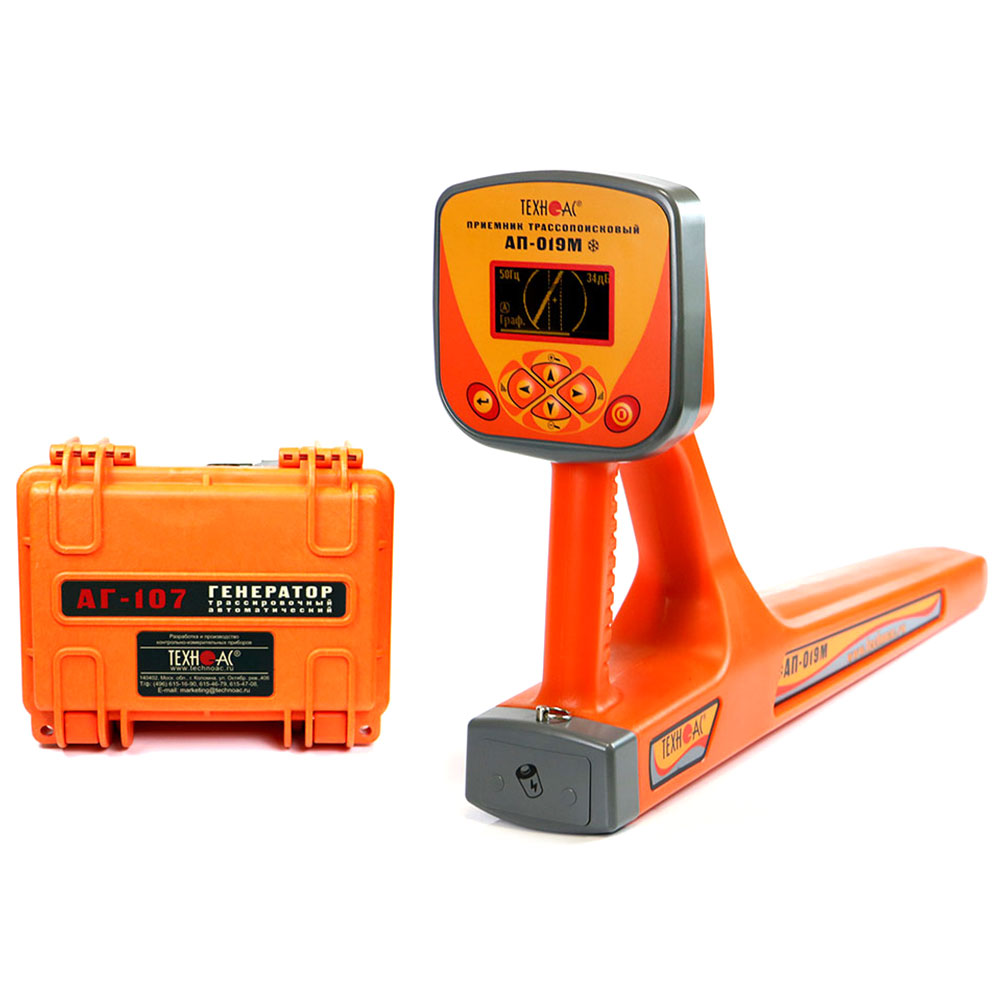

В состав комплекта входит приемник-моноблок с морозоустойчивым ЖК-дисплеем. На экран выводятся изображение трассы и величина тока в линии, а глубина залегания коммуникации рассчитывается автоматически.

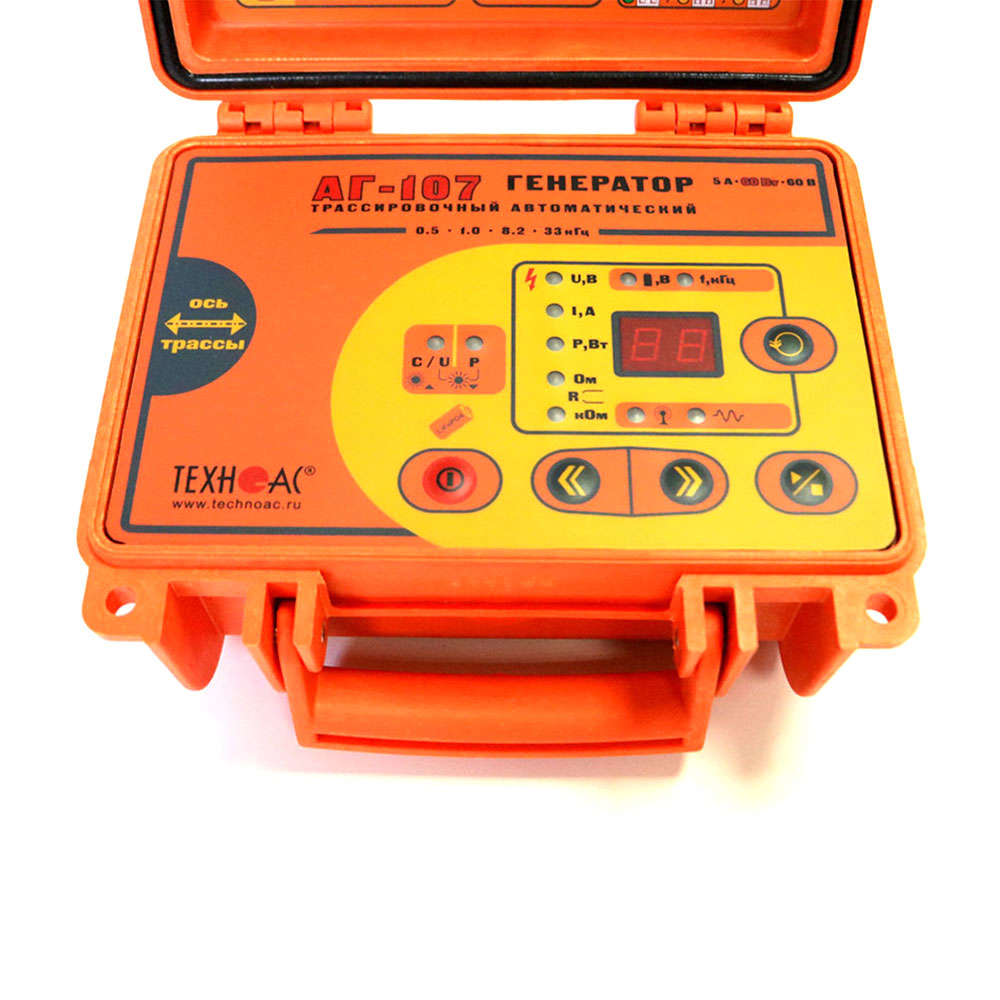

Компактный автономный генератор АГ-107 оснащен встроенными элементами питания, дисплеем и индукционной антенной для бесконтактной трассировки коммуникаций.
Назначение трассоискателя Успех АГ-309.30М.
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
Функциональные возможности приемника АП-019М в различных режимах работы.
Режим «Трасса». На индикаторе отображаются положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме.
Режим «График». Вместе с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим удобен при слабом уровне сигнала или искажении электромагнитного поля.
Режим «График+». Позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.
Режим «Минимум максимум». По графикам изменения уровня сигнала позволяет точно локализовать коммуникацию, а также находить центры нескольких близко расположенных коммуникаций.
Режим «2-частоты». При совместной работе с трассировочным генератором позволяет по направлению тока отличать свою коммуникацию от соседней коммуникации с наведенным током.
Подключение дополнительных внешних датчиков и трассировочного генератора позволяет искать дефекты коммуникаций и места нарушения изоляции трубопроводов, идентифицировать отдельные кабели и выбирать кабель из пучка.
-
Особенности
- Современный цифровой трассопоисковый приемник-моноблок АП-019М.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Несколько вариантов отображения информации: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты».
- Дополнительные функции при подключении внешних датчиков.
- Рабочие частоты приемника: 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, широкая полоса 40…8000 Гц, радио 8…40 кГц.
- Морозоустойчивое исполнение, работа при температурах до −30 °С.
- Меню на русском и английском языках.
- Встроенный заряжаемый аккумулятор генератора.
- Максимальная выходная мощность генератора — до 30 Вт в непрерывном и до 60 Вт в прерывистом режиме.
- Максимальное выходное напряжение — до 60 В.
- Возможность работы генератора от внешнего источника питания 10…25 В.
- Сигнализация и защита от подключения к нагрузке с напряжением, превышения допустимого напряжения внешнего питания и наличия напряжения на выходных клипсах.
- Встроенный мультиметр отображает напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение или увеличение мощности после автосогласования.
-
Применение
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
-
Комплектация
- Трассопоисковый приемник АП-019М — 1 шт.
- Генератор АГ-107 — 1 шт.
- Устройство зарядное АГ107.02.010 — 1 шт.
- Кабель АГ120.02.020 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Батарейки для приемника — 4 шт.
- Сумка для приемника (чехол 53212) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Сумка для приемника солнцезащитная (чехол 53238) — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация.
- Индукционная антенна ИЭМ-301.5.
- Комплект аккумуляторов и зарядное устройство для приемника АП-019.
-
